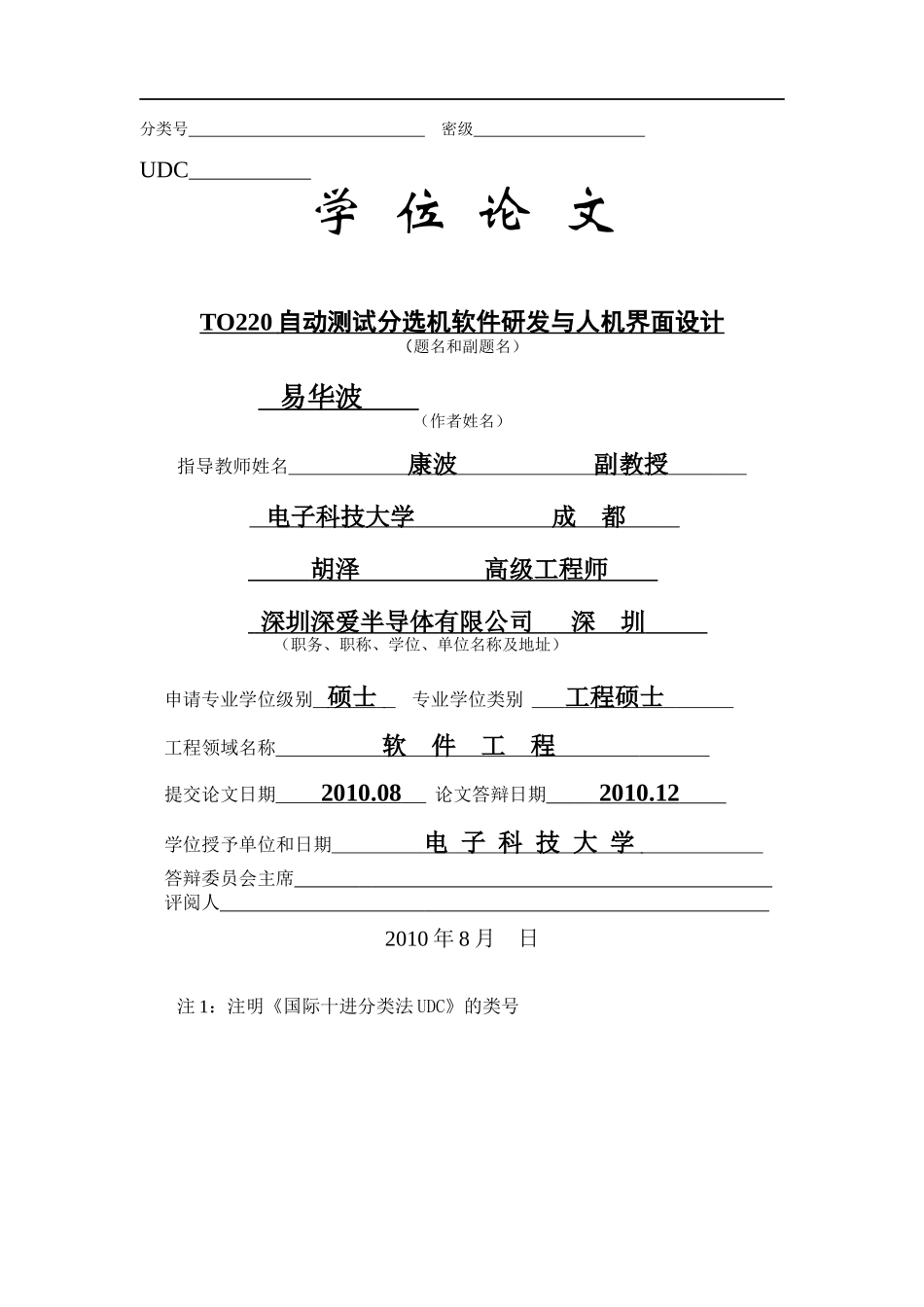

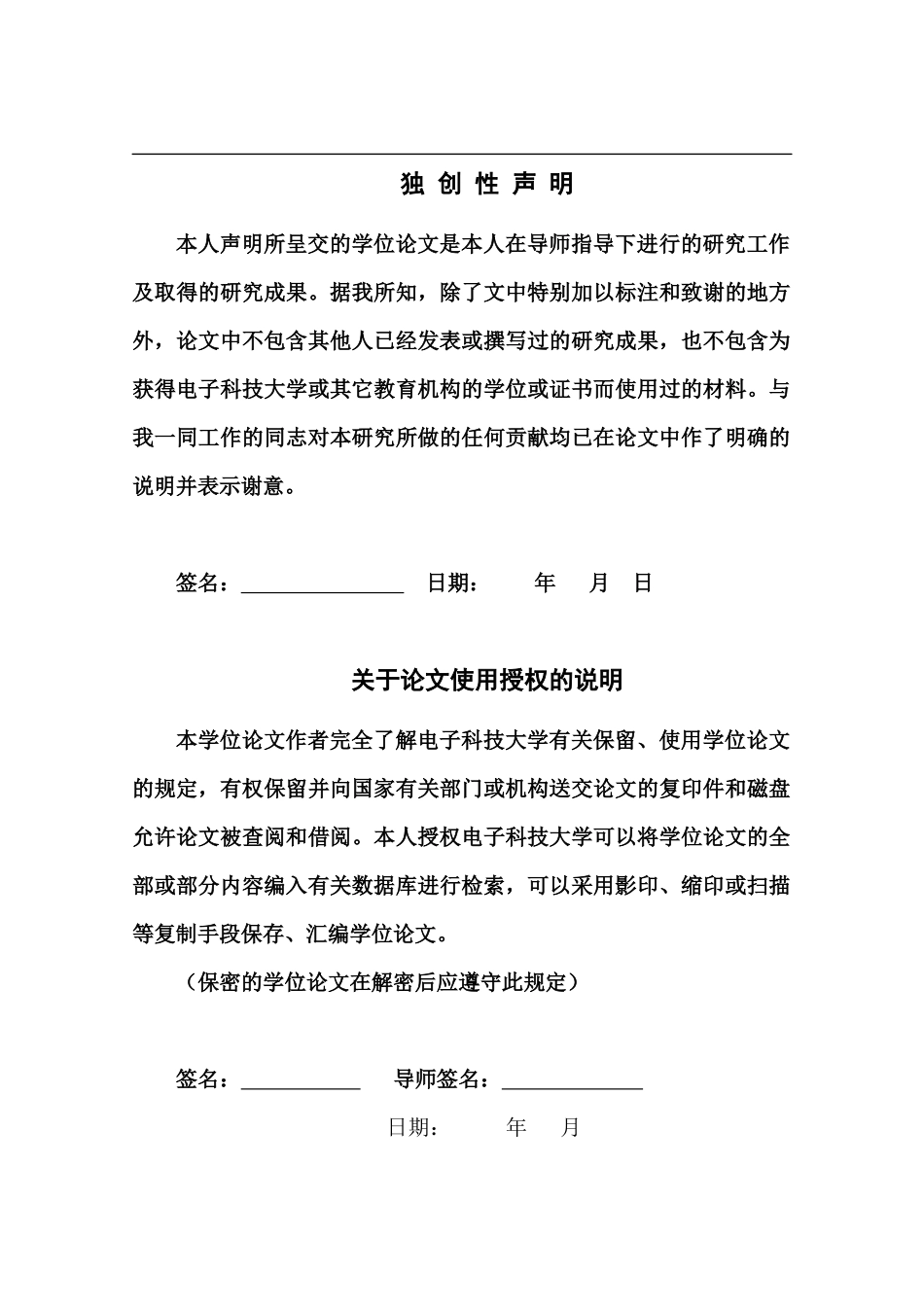

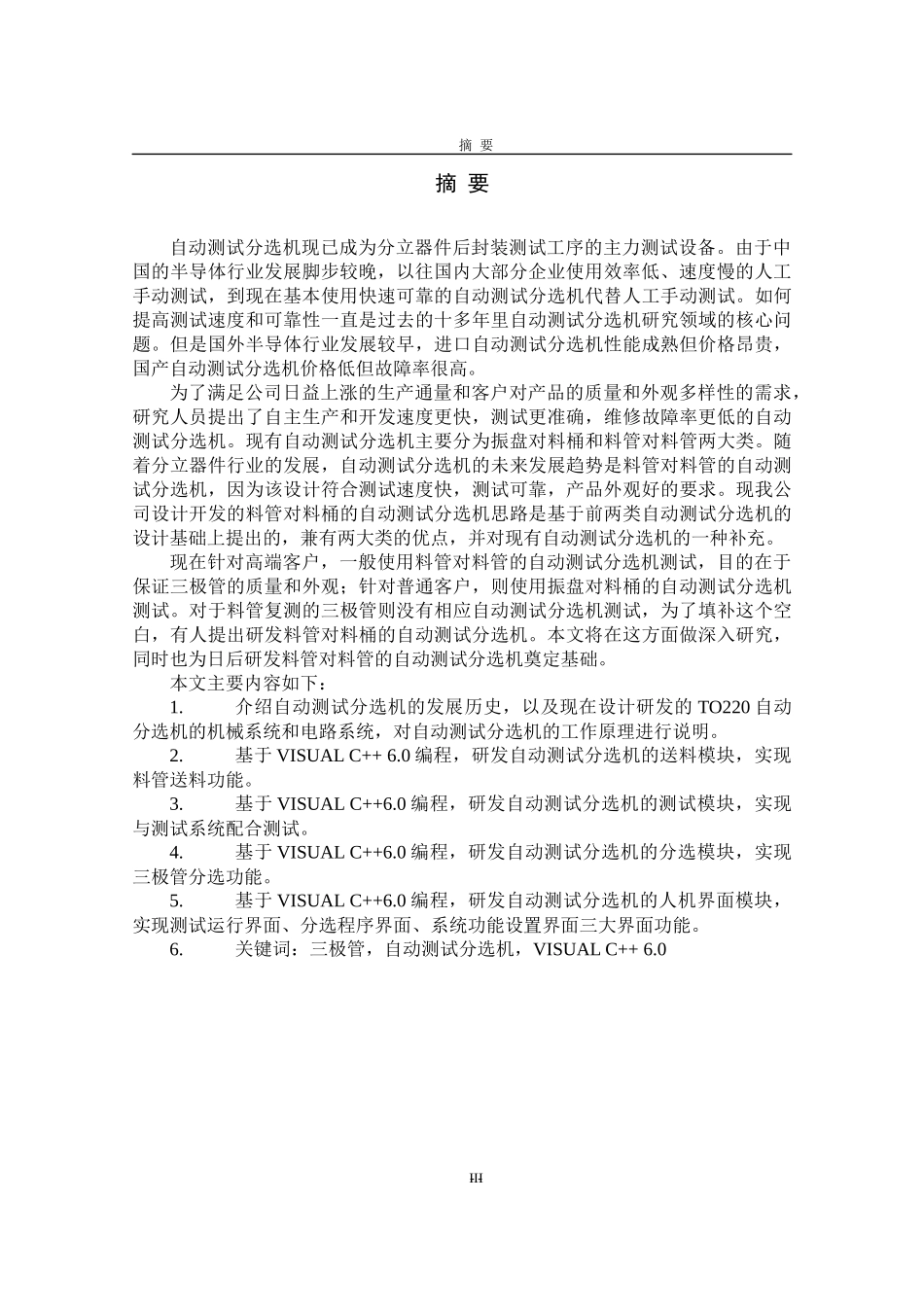

分类号密级UDC学位论文TO220自动测试分选机软件研发与人机界面设计（题名和副题名）易华波（作者姓名）指导教师姓名康波副教授电子科技大学成都胡泽高级工程师深圳深爱半导体有限公司深圳（职务、职称、学位、单位名称及地址）申请专业学位级别硕士专业学位类别工程硕士工程领域名称软件工程提交论文日期2010.08论文答辩日期2010.12学位授予单位和日期电子科技大学答辩委员会主席评阅人2010年8月日注1：注明《国际十进分类法UDC》的类号独创性声明本人声明所呈交的学位论文是本人在导师指导下进行的研究工作及取得的研究成果。据我所知，除了文中特别加以标注和致谢的地方外，论文中不包含其他人已经发表或撰写过的研究成果，也不包含为获得电子科技大学或其它教育机构的学位或证书而使用过的材料。与我一同工作的同志对本研究所做的任何贡献均已在论文中作了明确的说明并表示谢意。签名：日期：年月日关于论文使用授权的说明本学位论文作者完全了解电子科技大学有关保留、使用学位论文的规定，有权保留并向国家有关部门或机构送交论文的复印件和磁盘允许论文被查阅和借阅。本人授权电子科技大学可以将学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存、汇编学位论文。（保密的学位论文在解密后应遵守此规定）签名：导师签名：日期：年月摘要摘要自动测试分选机现已成为分立器件后封装测试工序的主力测试设备。由于中国的半导体行业发展脚步较晚，以往国内大部分企业使用效率低、速度慢的人工手动测试，到现在基本使用快速可靠的自动测试分选机代替人工手动测试。如何提高测试速度和可靠性一直是过去的十多年里自动测试分选机研究领域的核心问题。但是国外半导体行业发展较早，进口自动测试分选机性能成熟但价格昂贵，国产自动测试分选机价格低但故障率很高。为了满足公司日益上涨的生产通量和客户对产品的质量和外观多样性的需求，研究人员提出了自主生产和开发速度更快，测试更准确，维修故障率更低的自动测试分选机。现有自动测试分选机主要分为振盘对料桶和料管对料管两大类。随着分立器件行业的发展，自动测试分选机的未来发展趋势是料管对料管的自动测试分选机，因为该设计符合测试速度快，测试可靠，产品外观好的要求。现我公司设计开发的料管对料桶的自动测试分选机思路是基于前两类自动测试分选机的设计基础上提出的，兼有两大类的优点，并对现有自动测试分选机的一种补充。现在针对高端客户，一般使用料管对料管的自动测试分选机测试，目的在于保证三极管的质量和外观；针对普通客户，则使用振盘对料桶的自动测试分选机测试。对于料管复测的三极管则没有相应自动测试分选机测试，为了填补这个空白，有人提出研发料管对料桶的自动测试分选机。本文将在这方面做深入研究，同时也为日后研发料管对料管的自动测试分选机奠定基础。本文主要内容如下：1.介绍自动测试分选机的发展历史，以及现在设计研发的TO220自动分选机的机械系统和电路系统，对自动测试分选机的工作原理进行说明。2.基于VISUALC++6.0编程，研发自动测试分选机的送料模块，实现料管送料功能。3.基于VISUALC++6.0编程，研发自动测试分选机的测试模块，实现与测试系统配合测试。4.基于VISUALC++6.0编程，研发自动测试分选机的分选模块，实现三极管分选功能。5.基于VISUALC++6.0编程，研发自动测试分选机的人机界面模块，实现测试运行界面、分选程序界面、系统功能设置界面三大界面功能。6.关键词：三极管，自动测试分选机，VISUALC++6.0--IIIABSTRACTABSTRACTHandlerhasbecomeatestdiscretepackagingandtestingprocessafterthemaintestequipment.AsthepaceofChina'ssemiconductorindustrylateinthepast,mostdomesticenterprisestouseinefficientandslowtestingmanually,andnowbasicallyusethefastandreliableautomaticsortingmachinetoreplacemanualtestingmanualtesting.Howtoimprovetestspeedandreliabilityhasalwaysbeeninthepast10years,sortingmachineautomaticallytestthecoreresearchareas.However,earlydevelopmentofthesemiconductorindustryabroadandimport...
