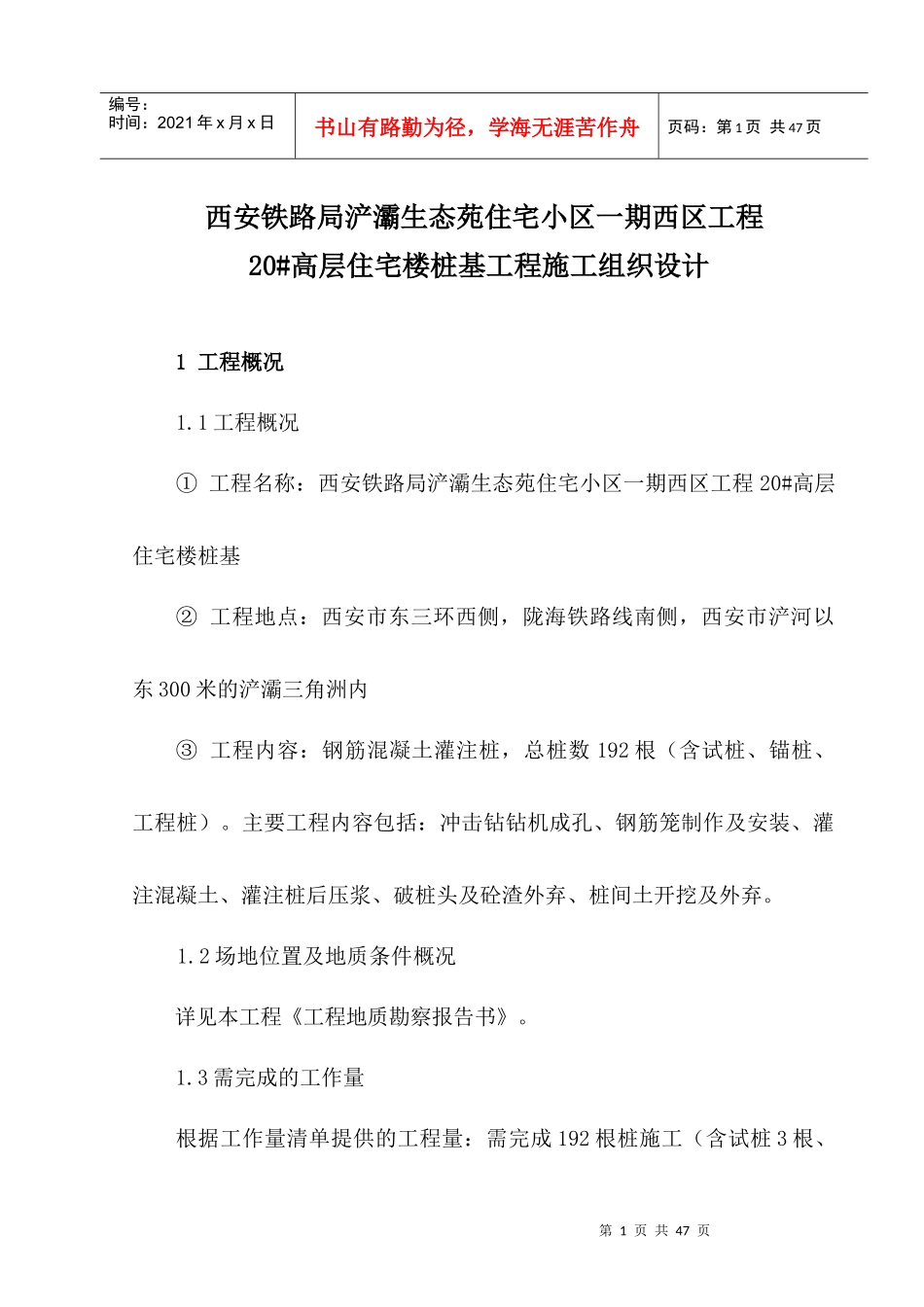

第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共47页西安铁路局浐灞生态苑住宅小区一期西区工程20#高层住宅楼桩基工程施工组织设计1工程概况1.1工程概况①工程名称：西安铁路局浐灞生态苑住宅小区一期西区工程20#高层住宅楼桩基②工程地点：西安市东三环西侧，陇海铁路线南侧，西安市浐河以东300米的浐灞三角洲内③工程内容：钢筋混凝土灌注桩，总桩数192根（含试桩、锚桩、工程桩）。主要工程内容包括：冲击钻钻机成孔、钢筋笼制作及安装、灌注混凝土、灌注桩后压浆、破桩头及砼渣外弃、桩间土开挖及外弃。1.2场地位置及地质条件概况详见本工程《工程地质勘察报告书》。1.3需完成的工作量根据工作量清单提供的工程量：需完成192根桩施工（含试桩3根、第2页共47页第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共47页锚桩12根、工程桩及工程桩试桩165根、工程桩锚桩12根），桩长25.00m，桩径600mm。合计混凝土理论灌注量约1356.48m3，钢筋笼加工约93.09T，灌注桩后压浆168根，桩间土开挖及外弃551.37m3。本工程桩顶标高为-6.700m。2施工组织编制依据2.1有关图纸及文件①本工程招标文件；②西安铁路局浐灞生态苑住宅小区一期西区工程20#高层住宅楼《桩平面布置图及配筋大样图》；③业主对本工程的一些要求及解释。2.2与本工程有关的规范、规程（1）《建筑桩基技术规范》JGJ94-2008；（2）《建筑地基基础工程施工质量验收规范》（GB50202-2002）；（3）《混凝土结构工程施工质量验收规范》（GB50204-2002）；（4）《建筑工程施工质量验收统一标准》(GB50300-2001)；（5）《钢筋焊接及验收规程》（JGJ18-2003）；第3页共47页第2页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共47页（6）《西铁浐灞生态苑住宅小区20#楼高层住宅楼》桩位图纸；（7）《注浆技术规程》（YSJ211-92、YBJ44-92）；（8）灌注桩后压浆施工有关技术要求。2.3本单位质量体系的相关文件①质量手册；②质量体系程序文件。3施工组织设计3.1项目经理部的组成项目经理部实行项目经理负责制，由项目经理对施工质量、工期、安全、进度、材料、财务和人事等全面统一负责。根据工程情况，结合工期及质量等要求，本工程由我公司项目经理屈从池担任该项目的项目经理，公司各职能部门负责检查指导工作，并对其实行“责、权、利”、“人、财、物”两结合的经营原则，检查督促进度质量、安全、文明施工等合同履行情况，帮助解决困难，促进新工艺、新技术的实施。第4页共47页第3页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共47页项目组织机构管理框图现场主要管理人员表序号姓名性别职称现场职务1项目经理2技术负责3质检员4施工员5安全员6材料员项目经技术部工程部安全部计财供质检组测量组机械成钢筋笼制作安装砼灌注计划组财务组材料组后勤组注浆组第5页共47页第4页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共47页3.1.1岗位职责3.1.1.1项目经理（1）对本工程的进度、成本、质量、安全、文明施工负全面责任。负责财务和合同管理；（2）负责建立健全该项目的质量安全保证体系，并对质量安全目标层层分解，落实质量安全责任制；（3）制定项目部的岗位责任制和各项管理制度，并负责实施奖惩办法；（4）负责材料、物资采购和劳动力调配及平衡；（5）负责与业主、监理单位的工作协调，搞好外协关系、人际关系、组织关系、需求关系、经济制约关系和合同结算事宜。3.1.1.2技术负责（1）设备及人员调动与管理，项目经理部内部组织协调；（2）负责工地施工、生产和材料管理；（3）负责各生产班组的施工质量、进度管理与协调；（4）安全、文明施工管理；第6页共47页第5页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共47页（5）在授权范围内与有关单位的联系与协调。3.1.1.3技术部（1）共同参加图纸会审及技术交底；（2）组织施工放线、自检、孔位的保护、复测；（3）施工技术参数的记录；（4）疑难问题处理；（5）施工进度和施工质量控...
