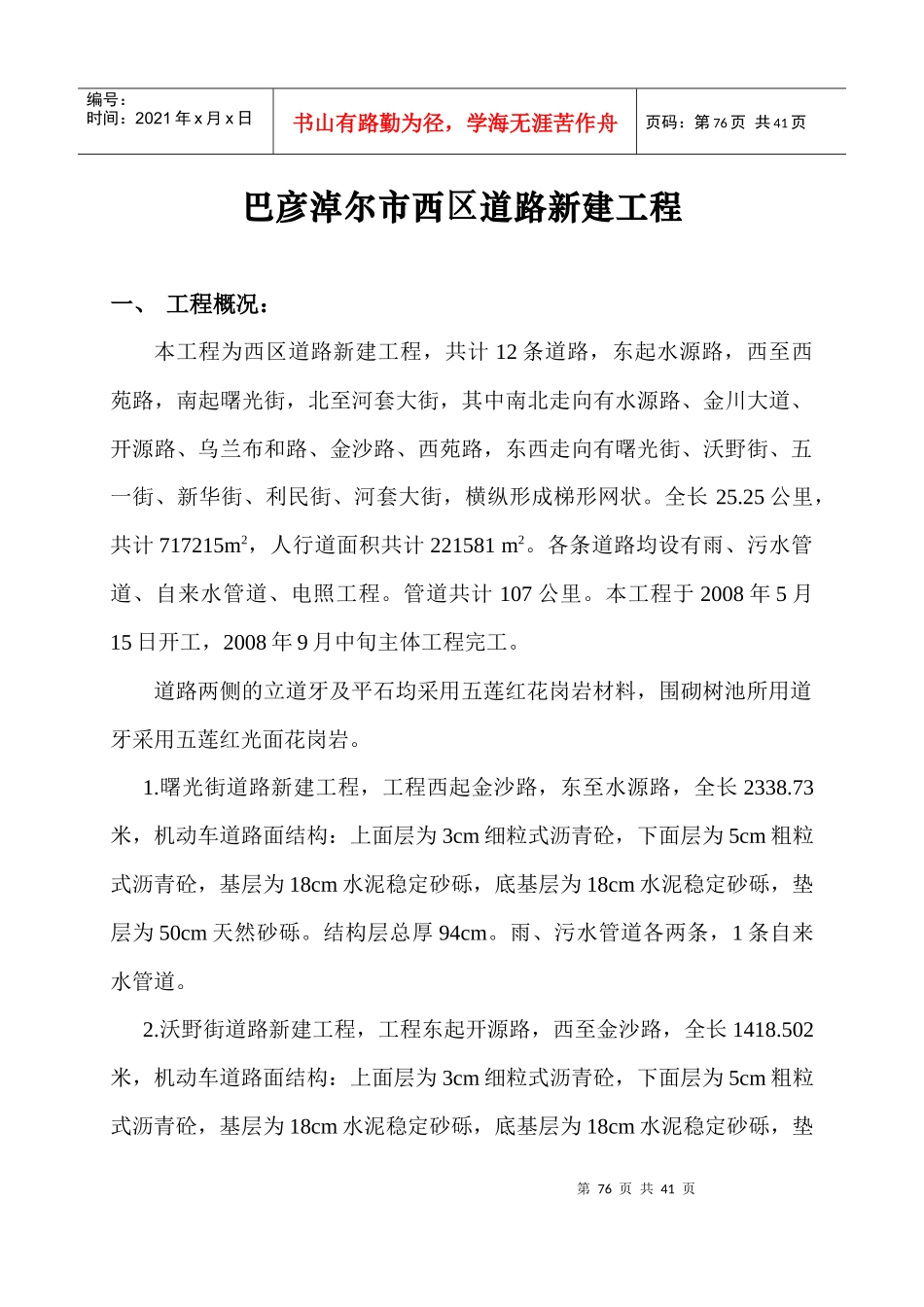

第76页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第76页共41页巴彦淖尔市西区道路新建工程一、工程概况：本工程为西区道路新建工程，共计12条道路，东起水源路，西至西苑路，南起曙光街，北至河套大街，其中南北走向有水源路、金川大道、开源路、乌兰布和路、金沙路、西苑路，东西走向有曙光街、沃野街、五一街、新华街、利民街、河套大街，横纵形成梯形网状。全长25.25公里，共计717215m2，人行道面积共计221581m2。各条道路均设有雨、污水管道、自来水管道、电照工程。管道共计107公里。本工程于2008年5月15日开工，2008年9月中旬主体工程完工。道路两侧的立道牙及平石均采用五莲红花岗岩材料，围砌树池所用道牙采用五莲红光面花岗岩。1.曙光街道路新建工程，工程西起金沙路，东至水源路，全长2338.73米，机动车道路面结构：上面层为3cm细粒式沥青砼，下面层为5cm粗粒式沥青砼，基层为18cm水泥稳定砂砾，底基层为18cm水泥稳定砂砾，垫层为50cm天然砂砾。结构层总厚94cm。雨、污水管道各两条，1条自来水管道。2.沃野街道路新建工程，工程东起开源路，西至金沙路，全长1418.502米，机动车道路面结构：上面层为3cm细粒式沥青砼，下面层为5cm粗粒式沥青砼，基层为18cm水泥稳定砂砾，底基层为18cm水泥稳定砂砾，垫第77页共41页第76页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第77页共41页层为30cm天然砂砾。结构层总厚64cm。2条雨水管道，1条污水管道，1条自来水管道。3.五一街道路新建工程，工程东起水源路，西至西苑路，全长2722.067米，机动车道路面结构：上面层为3cm细粒式沥青砼，下面层为5cm中粒式沥青砼，基层为18cm水泥稳定砂砾，底基层为18cm水泥稳定砂砾，垫层为30cm天然砂砾。结构层总厚74cm。2条雨水管道，1条污水管道，1条自来水管道。4.新华街道路新建工程，工程东起金沙路，西至西苑路，全长716米，机动车道路面结构：上面层为4cm中粒式沥青砼，下面层为6cm粗粒式沥青砼，基层为20cm水泥稳定砂砾，底基层为20cm水泥稳定砂砾，垫层为30cm天然砂砾。结构层总厚80cm。2条雨水管道，2条污水管道，1条自来水管道。5.利民街道路新建工程，工程东起金沙路，西至水源路，全长1762米，机动车道路面结构：上面层为3cm细粒式沥青砼，下面层为5cm粗粒式沥青砼，基层为18cm水泥稳定砂砾，底基层为18cm水泥稳定砂砾，垫层为30cm天然砂砾。结构层总厚74cm。2条雨水管道，1条污水管道，1条自来水管道。6.河套大街道路新建工程，工程西起西苑路，东至水源路，全长2878.726米，机动车道路面结构：上面层为4cm中粒式沥青砼，下面层为5cm中粒式沥青砼，基层为18cm水泥稳定砂砾，底基层为18cm水泥稳定第78页共41页第77页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第78页共41页砂砾，垫层为30cm天然砂砾。结构层总厚75cm。2条雨水管道，2条污水管道，1条DN300自来水管道。7.水源路道路新建工程，工程北起新华街，南至沃野街，全长2337.67米，机动车道路面结构：上面层为3cm细粒式沥青砼，下面层为5cm中粒式沥青砼，基层为18cm水泥稳定砂砾，底基层为18cm水泥稳定砂砾，垫层为30cm天然砂砾。结构层总厚74cm。2条雨水管道，1条污水管道，1条自来水管道。8.开源路道路新建工程，工程北起河套大街，南至曙光街，全长2809米，机动车道路面结构：上面层为3cm细粒式沥青砼，下面层为5cm中粒式沥青砼，基层为18cm水泥稳定砂砾，底基层为18cm水泥稳定砂砾，垫层为30cm天然砂砾。2条雨水管道，1条污水管道，1条自来水管道。9.乌兰布和路道路新建工程，工程北起河套大街，南至曙光街，全长2338.076米，机动车道路面结构：上面层为3cm细粒式沥青砼，下面层为5cm粗粒式沥青砼，基层为18cm水泥稳定砂砾，底基层为18cm水泥稳定砂砾，垫层为30cm天然砂砾。结构层总厚74cm。2条雨水管道，2条污水管道，1条自来水管道。10.金沙路路道路新建工程，工程北起河套大街，南至曙光街，全长2338.076米，机动车道路面结构：上面层为3cm细粒式沥青砼，下面层为5cm粗粒式沥青砼，基层为18cm水泥稳定砂砾，底基层为18cm水泥稳定砂砾，垫层...
