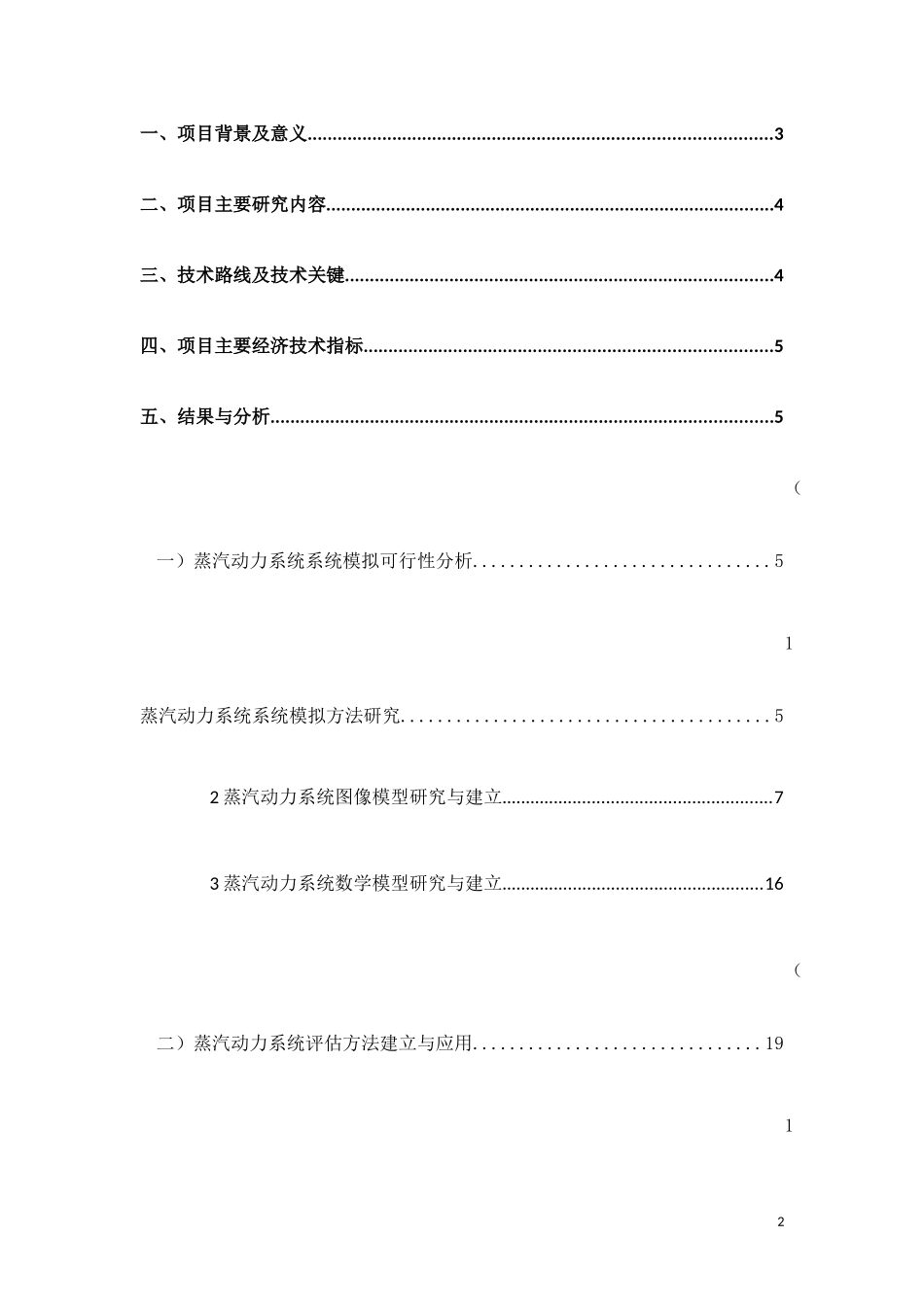

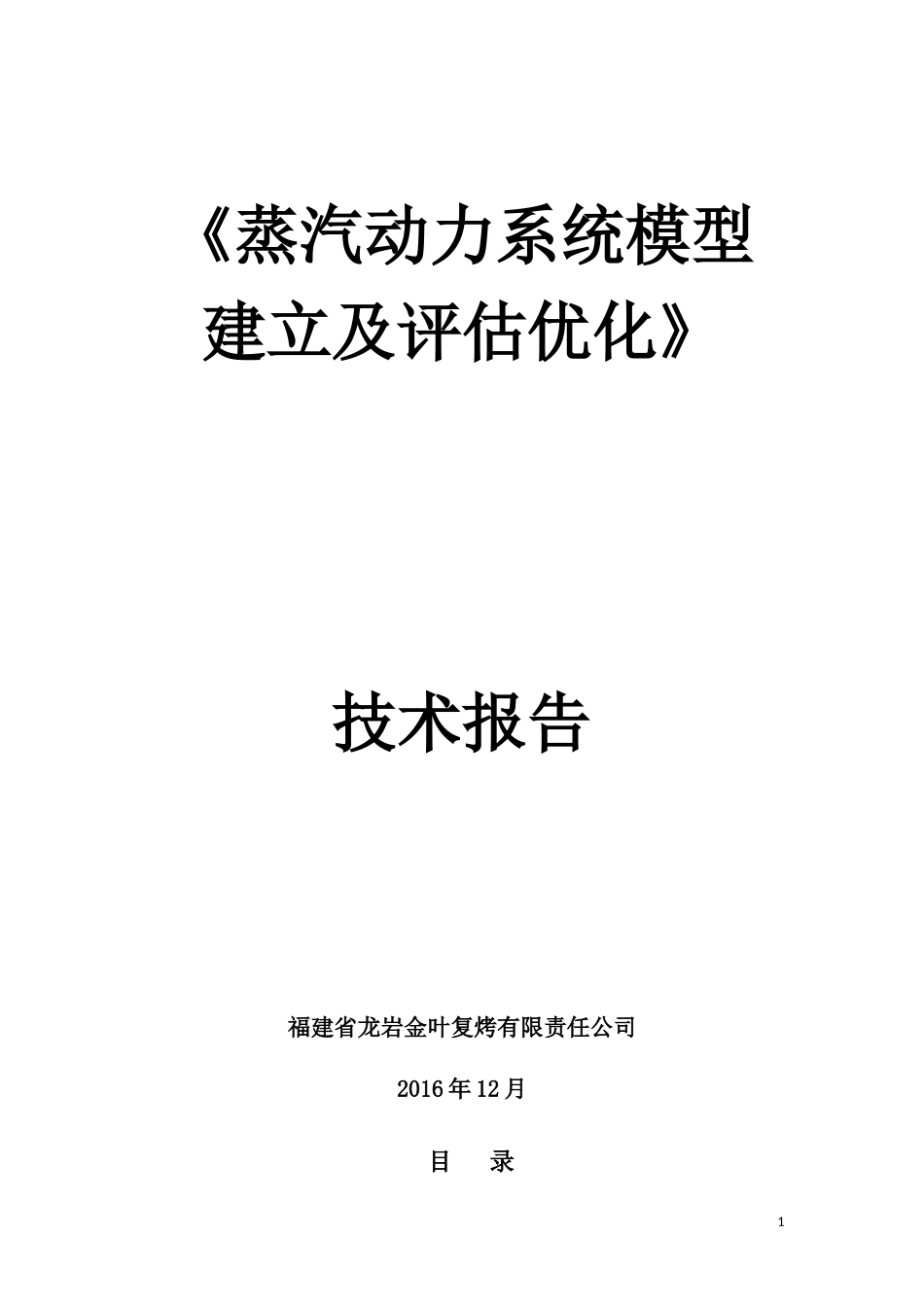

《蒸汽动力系统模型建立及评估优化》技术报告福建省龙岩金叶复烤有限责任公司2016年12月目录1一、项目背景及意义.............................................................................................3二、项目主要研究内容..........................................................................................4三、技术路线及技术关键......................................................................................4四、项目主要经济技术指标..................................................................................5五、结果与分析.....................................................................................................5（一）蒸汽动力系统系统模拟可行性分析................................51蒸汽动力系统系统模拟方法研究........................................52蒸汽动力系统图像模型研究与建立.........................................................73蒸汽动力系统数学模型研究与建立.......................................................16（二）蒸汽动力系统评估方法建立与应用...............................1912蒸汽动力系统评估方法建立...........................................192蒸汽动力系统评估优化...............................................20六、结论..............................................................................................................37七、创新点...........................................................................................................37一、项目背景及意义公司现有两台20T/H循环流化床锅炉,产生的蒸汽主要作为热源来完成生产中所需要的真空回潮、润叶、片烟复烤和梗复烤等工序的各种加热过程。根据公司2015年度用能情况统计，蒸汽动力系统是公司能量流最大的交换平台，贯穿于蒸汽的产生、输送、使用、回收等环节，面广点多，环环相扣，因此如何快速、准确、有效掌握蒸汽动力系统运行状况，提高其运行效率是公司节能降耗的关键点。我们知道，蒸汽热力系统是由蒸汽转换系统(锅炉)、输送系统(供汽管网)、利用系统(用汽设备)及蒸汽余热(冷凝水、乏汽等)回收系统共同组成。但由于蒸汽是在密闭的空间内流动，且具有专业性强、输送线长、用汽点多等特点，造成蒸汽动力系统在运行过程中存在诸多“盲点”。一是公司蒸汽动力系统仅有总体流向示意图，缺乏系统能流图、用汽设备能流图等，对系统内能量流动不明确，导致部分作业人员对蒸汽回路不熟悉，容易引起误操作；二是未建立3蒸汽动力系统配置清单，维修人员对系统配置数量、具体位置、使用寿命等基础技术信息不明确，系统出现故障时，维修作业较多采用直接更换配件方式，未能从整个蒸汽动力系统分析可能存在问题，从而无法从根本上解决问题；三是公司将于2017年启用燃气锅炉，吨蒸汽成本进一步上升，未建立蒸汽动力系统评估方法，不利于有效挖掘系统节能潜力、提高系统运行效率和节约系统运行成本。基于实际蒸汽网络建立蒸汽动力系统模型，可以将分散的蒸汽管线、产/用汽设备、减温减压系统和冷凝水系统等蒸汽管网内设备进行集成，完成物料及热力学的平衡，实现对蒸汽动力系统的模拟，明晰现场作业层面，优化系统操作，提高系统运行效率；通过运行和分析模型，建立蒸汽动力系统评估方法，可以直观地了解蒸汽系统的运行情况、了解全部放空点及总的放空流量，通过运行模型，了解锅炉、用汽设备的热负荷及运行效率等多项性能，对特定案例进行运行分析，对案例效果进行评估，从而深度挖掘系统节能潜力，对今后的节能改造提出改进建议和解决方案。二、项目主要研究内容1、构建蒸汽动力系统模型：蒸汽动力系统模型由图像模型和数学模型构成，主要从绘制蒸汽动力系统、用能设备能流图，编制蒸汽动力系统配置（疏水阀）清单和设计系统数学模型三个方面构建蒸汽动力系统模型。2、建立蒸汽动力系统评估方法：根据蒸汽动力系统模型，结合系统设计、运行控制、维护保养等多...
