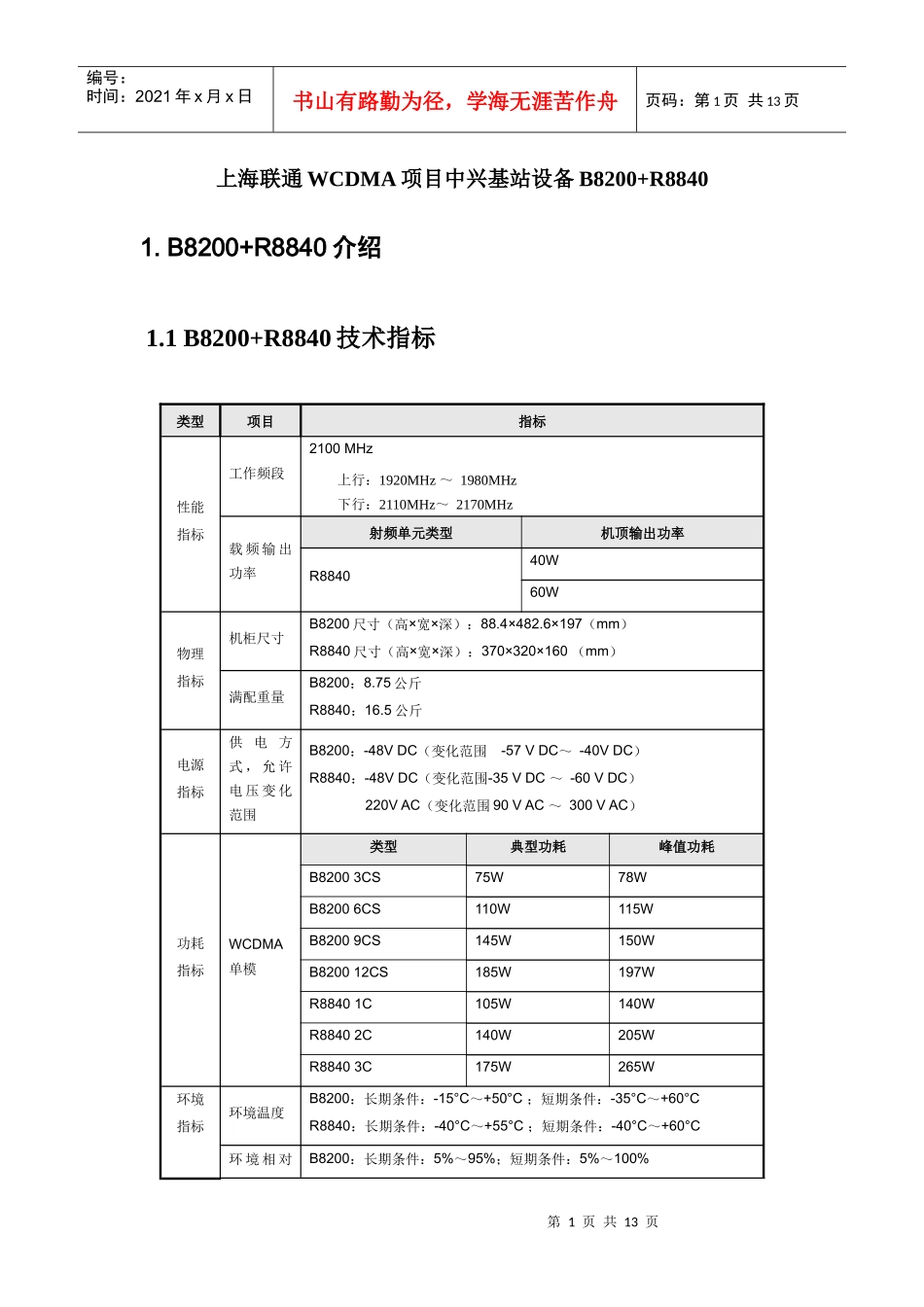

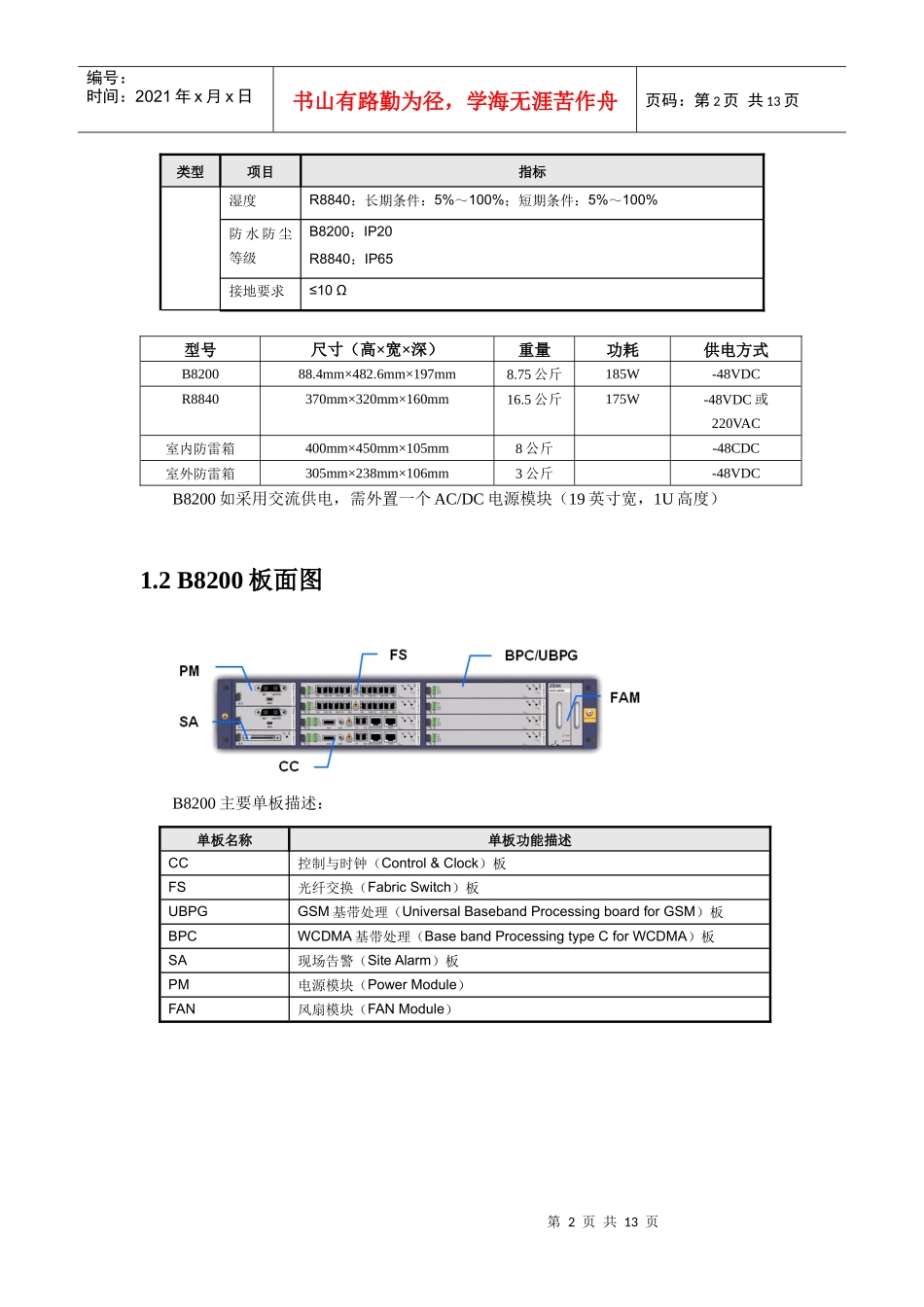

第1页共13页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共13页上海联通WCDMA项目中兴基站设备B8200+R88401.B8200+R8840介绍1.1B8200+R8840技术指标类型项目指标性能指标工作频段2100MHz上行:1920MHz~1980MHz下行:2110MHz~2170MHz载频输出功率射频单元类型机顶输出功率R884040W60W物理指标机柜尺寸B8200尺寸(高×宽×深):88.4×482.6×197(mm)R8840尺寸(高×宽×深):370×320×160(mm)满配重量B8200:8.75公斤R8840:16.5公斤电源指标供电方式,允许电压变化范围B8200:-48VDC(变化范围-57VDC~-40VDC)R8840:-48VDC(变化范围-35VDC~-60VDC)220VAC(变化范围90VAC~300VAC)功耗指标WCDMA单模类型典型功耗峰值功耗B82003CS75W78WB82006CS110W115WB82009CS145W150WB820012CS185W197WR88401C105W140WR88402C140W205WR88403C175W265W环境指标环境温度B8200:长期条件:-15°C~+50°C;短期条件:-35°C~+60°CR8840:长期条件:-40°C~+55°C;短期条件:-40°C~+60°C环境相对B8200:长期条件:5%~95%;短期条件:5%~100%第2页共13页第1页共13页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共13页类型项目指标湿度R8840:长期条件:5%~100%;短期条件:5%~100%防水防尘等级B8200:IP20R8840:IP65接地要求≤10Ω型号尺寸(高×宽×深)重量功耗供电方式B820088.4mm×482.6mm×197mm8.75公斤185W-48VDCR8840370mm×320mm×160mm16.5公斤175W-48VDC或220VAC室内防雷箱400mm×450mm×105mm8公斤-48CDC室外防雷箱305mm×238mm×106mm3公斤-48VDCB8200如采用交流供电,需外置一个AC/DC电源模块(19英寸宽,1U高度)1.2B8200板面图B8200主要单板描述:单板名称单板功能描述CC控制与时钟(Control&Clock)板FS光纤交换(FabricSwitch)板UBPGGSM基带处理(UniversalBasebandProcessingboardforGSM)板BPCWCDMA基带处理(BasebandProcessingtypeCforWCDMA)板SA现场告警(SiteAlarm)板PM电源模块(PowerModule)FAN风扇模块(FANModule)第3页共13页第2页共13页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共13页1.3R8840外观图和接口图1、BBU与RRU的光纤接口2、RRU光纤级联接口3、电调天线接口4、室外防雷箱监控接口5、电源接口(交流或直流)6、射频线接口(RX)7、射频线接口(RX/TX)8、频点扩展接口(RXout)9、频点扩展接口(RXin)10.整机接地R8840接口功能说明:编号标识接口功能接口类型1LC1BBU与RRU的接口LC型光接口(IEC874)2LC2RRU级联接口LC型光接口(IEC874)3AISGAISG设备接口即电调天线接口。8芯航空插座(IEC60130-第4页共13页第3页共13页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共13页编号标识接口功能接口类型9-ED)4Mon外部设备接口即接室外防雷箱监控线26芯航空插座5ACIN/DCIN电源接口(交流或直流)CT17-3Z6RX射频线接口50ΩN型连接器7RX/TX射频线接口50ΩN型连接器8RXout频点扩展接口N-KY(MIL-C-39012或IEC169-16)9RXin频点扩展接口N-KY(MIL-C-39012或IEC169-16)2.B8200+R8840安装原则2.1室外覆盖站点根据现场站点的实际情况,建议安装在室外覆盖站点上的基站设备按下面的原则进行选择:落地铁塔站点(包括大铁塔、管塔):R8840安装在铁塔上。如果铁塔上没有空余的抱杆可安装,需要在铁塔上增加抱杆支架。天面有天线抱杆,每个抱杆安装一根天线R8840安装在天线抱杆上或者挂墙安装;天面上的三角塔、拉线塔,三根天线安装在塔上:R8840安装在三角塔、拉线塔底下,需要新增RRU抱杆,采用三个R8840安装在抱杆上的安装方式当由于业主阻扰,R8840不能安装在室外时,R8840需安装在室内,采用龙门架一体化安装方式、挂墙安装方式以及利用现有的安装架方式。三个R8840安装在室内时,需要增加一个直流电源分配盒(3~4个空开)。B8200一般安装在室内,采用利用现有的19英寸安装架方式、挂墙的简易安装方式、19英寸落地安装架方式、龙门架一体化安装方式。如果没有机房,采用室外的W121M02安装方式,B8200安装在W121M02内。如...
