网球馆施工组织设计VIP专享VIP免费

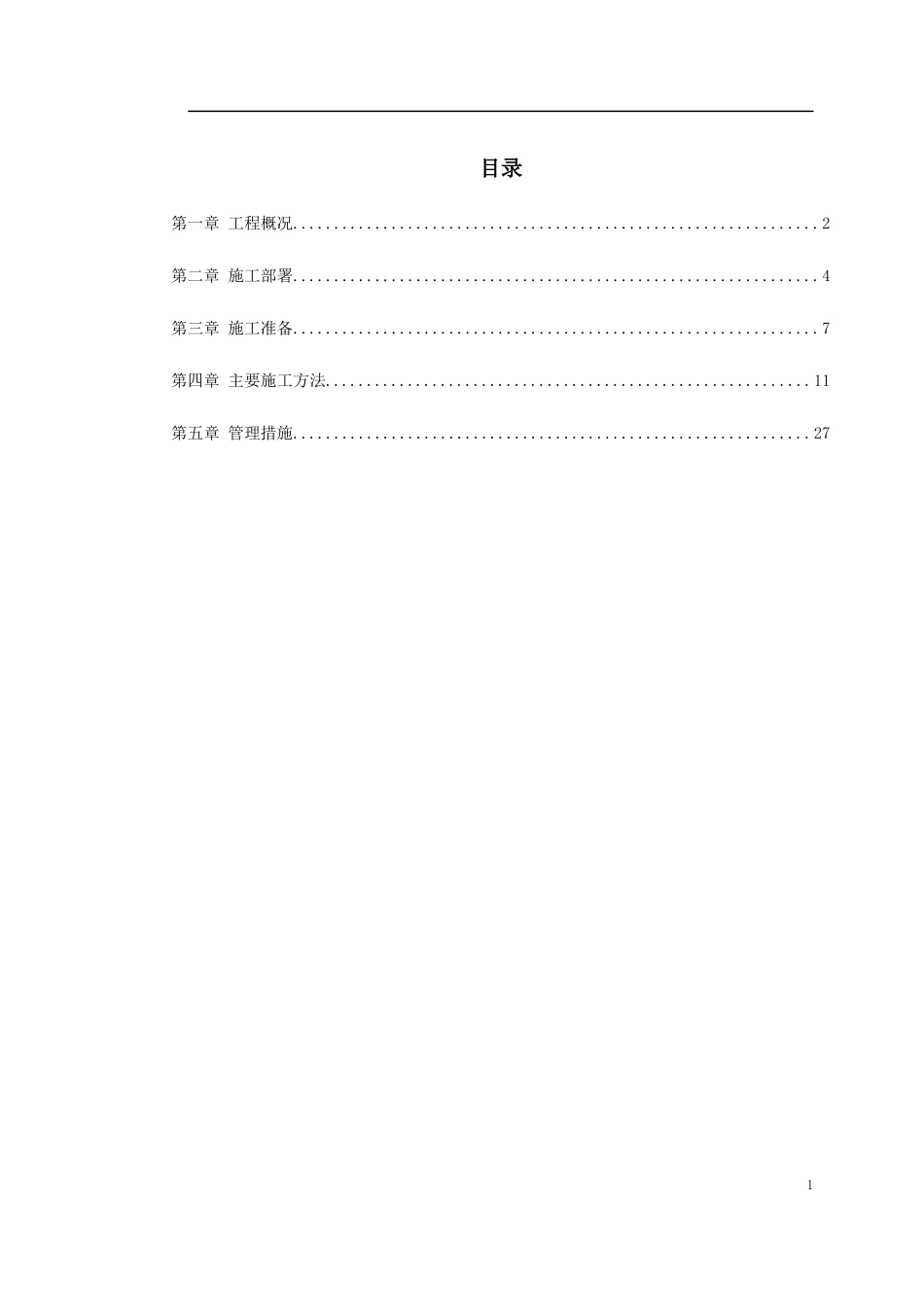

目录第一章工程概况................................................................2第二章施工部署................................................................4第三章施工准备................................................................7第四章主要施工方法...........................................................11第五章管理措施...............................................................271第一章工程概况拟建的北京某宾馆网球馆位于北京市某区，某宾馆东南侧。该工程占地面积3744.4平方米，建筑面积4200平方米，总高14米，东西长约92.5米，南北宽约40米。本工程为地上一层钢结构建筑，局部6—8轴为二层，设为服务区，两侧1—6轴及8—13轴为网球场地。本工程采用门式H型钢框架结构。整个屋面的1/4采用澳大利亚维高公司进口采光板，运用双层安装。中间保温棉采用50mm厚12K单面铝箔玻璃纤维保温棉。屋面墙面及内衬板采用宝成800型彩色压型板，屋面坡度为4.2：12。主框架采用国产16Mn钢。基础采用短螺旋钻孔灌注桩，一柱一桩，桩径Φ800mm，桩长5810mm—6150mm，服务区的隔墙门窗采用不锈钢门窗。建筑物的立、平、剖见图1—1；图1—2；图1—3；二．地形地物概述该拟建建筑物场地自然地形较为平坦，相对标高在＋99.93M—100.27M之间，拟建建筑物场地东南角有暖气管道沿近东西向部分通过，场地西南角在两个暖气管道井之间埋设３８０Ｖ电缆一条，深度0.70M，场地中间分别有地下人防和污水井一个。三．地下水概况根据1998年7月20日—7月23日由勘探资料，粉细砂层上滞水水位，2深度5.80M,相对标高+94.46M。因拟建建筑物场地环境地下水水位埋藏较深，可不考虑地下水水质对混凝土的腐蚀性。四．岩土地质情况素填土：稍密、湿、含有少量灰渣和砖块及腐植物，局部地段上部为房渣土。重粉质粘土：中下密、湿－饱和、可塑、含有少量丝状氧化铁、局部地段变为粘土，在场地南侧本层上部夹粉细砂薄层，本层厚度0.90M－2.90M。砂质粉土：中下密、饱和、可塑、含有少量云母碎片、局部地段变为粉细砂，本层厚度0－1.00M。粉质粘土：中下密、饱和、可塑、含有少量丝状氧化铁。砂质粉土：中下密、饱和、可塑、含有少量云母碎片，本层厚度0.30－1.50M。粉细砂：中下密、饱和、可塑、含有少量云母碎片，本层厚度0.30－0.90M。６．卵石：稍密、湿、最大粒径１２cm，一般粒径2－４cm，级配较好，本层厚度>2.10M。五．主要工程量主要项目施工量3主要项目单位工程量基础桩土方立方米200回填土方立方米浇砼立方米钢筋立方米模板立方米钢结构制做100吨钢结构安装100吨彩板安装7000M2第二章施工部署原则要求根据本工程特点，总工期为3个月，为此确定以下原则：贯彻先地下后地上的原则，先进行基础施工。为避免土层扰动，先施工钻孔灌注桩，再挖承台土方，至设计标高，立即组织验槽，之后浇筑承台，施工由13轴向1轴逐步进行。采用现场机械搅拌砼，人工浇捣，为加快基础结构施工进度，现场设立小型自动JG350型搅4拌站。本工程基础模板支护采用小钢模，钢筋现场加工制作。挖出土方留作回填。在挖方同时，提前插入基础结构施工。充分利用平面、空间和时间组织立体交叉作业，做到均衡施工。钢结构成品要按安装顺序、结构尺寸、重量等情况陆续运到现场。二．施工顺序：总施工顺序：试桩→基础桩施工→承台施工→钢结构吊装→钢结构加工制作→屋面板、墙板安装→玻璃幕墙、门窗安装。三．工期控制：开工钻孔前要认真作好施工前的准备工作。基础、结构施工在10月中旬完成。10月底具备吊装条件。钢结构安装11月13日完成。围墙彩板安装2跨/每天每组，12月10日完工。四．施工项目分工：本工程施工任务划分如下：土建工程由基础分公司承担。钢结构加工、制作、安装由公司承担。5屋面彩板及围墙板由公司承担。门窗及玻璃幕墙、不锈钢封闭窗由防盗门分公司承担。其中彩板平开门3.6×2.1M=1窗98M2推拉窗1.8×2.1M=248M2固定窗彩板推拉门为安全门1.8×2.1M=2五.施工总进度计划:施工总进度计划见表1—4第三章施工准备建设单位负责解决事项：提供建设场地红线桩、水准点、地形图及地质勘探报告...
