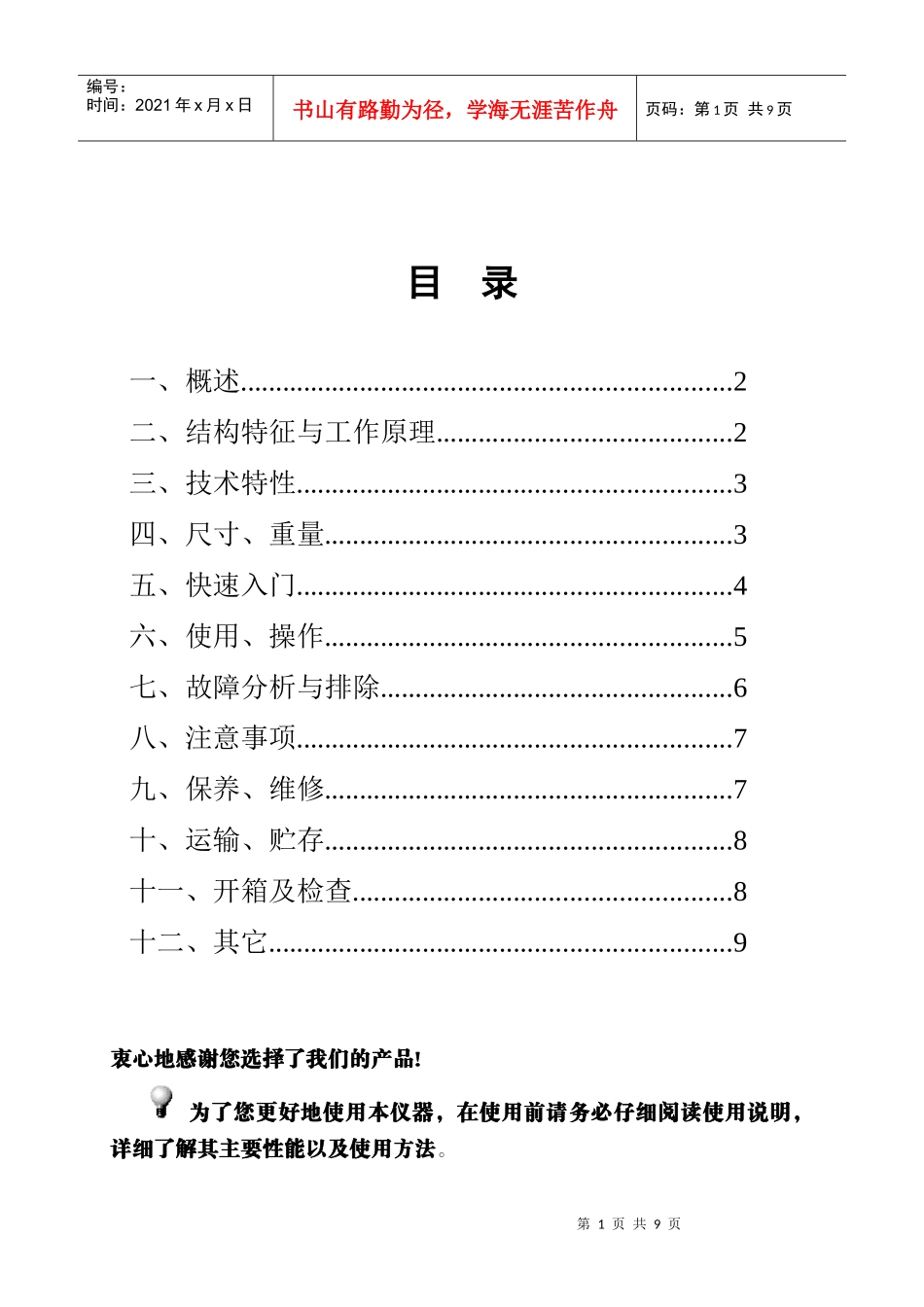

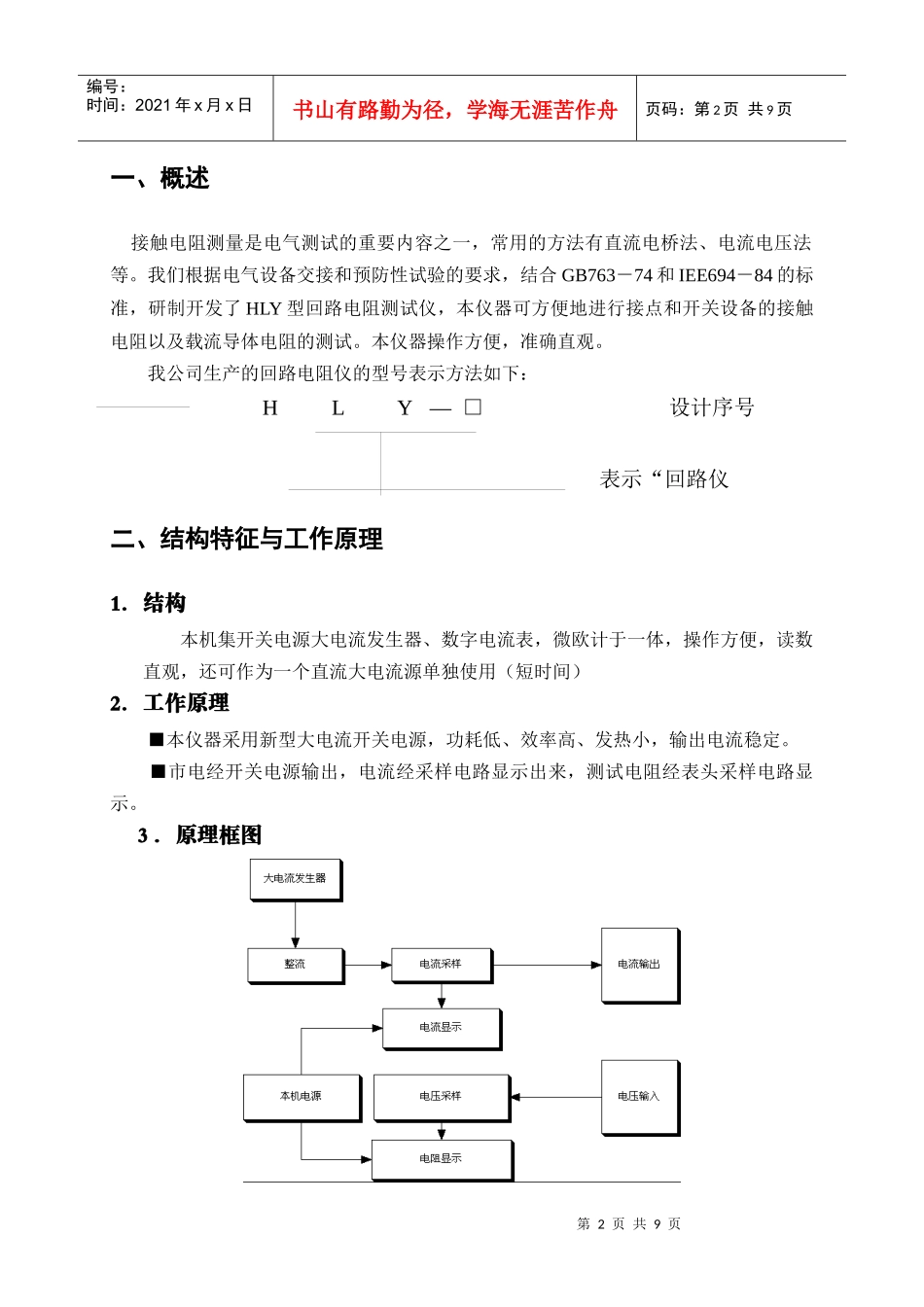

第1页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共9页目录一、概述......................................................................2二、结构特征与工作原理..........................................2三、技术特性..............................................................3四、尺寸、重量..........................................................3五、快速入门..............................................................4六、使用、操作..........................................................5七、故障分析与排除..................................................6八、注意事项..............................................................7九、保养、维修..........................................................7十、运输、贮存..........................................................8十一、开箱及检查......................................................8十二、其它..................................................................9衷心地感谢您选择了我们的产品!为了您更好地使用本仪器,在使用前请务必仔细阅读使用说明,详细了解其主要性能以及使用方法。第2页共9页第1页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共9页一、概述接触电阻测量是电气测试的重要内容之一,常用的方法有直流电桥法、电流电压法等。我们根据电气设备交接和预防性试验的要求,结合GB763-74和IEE694-84的标准,研制开发了HLY型回路电阻测试仪,本仪器可方便地进行接点和开关设备的接触电阻以及载流导体电阻的测试。本仪器操作方便,准确直观。我公司生产的回路电阻仪的型号表示方法如下:HLY—□设计序号表示“回路仪二、结构特征与工作原理1.结构本机集开关电源大电流发生器、数字电流表,微欧计于一体,操作方便,读数直观,还可作为一个直流大电流源单独使用(短时间)2.工作原理■本仪器采用新型大电流开关电源,功耗低、效率高、发热小,输出电流稳定。■市电经开关电源输出,电流经采样电路显示出来,测试电阻经表头采样电路显示。3.原理框图第3页共9页第2页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共9页三、技术特性项目技术指标及参数备注测试电流DC:100A仪器测试回路电阻时,电流只使用100A,读出μΩ表读出输出电流DC:10~120A10~120A连续可调测量范围1μΩ~1999μΩ最大分辨率1μΩ测量精度电流准确度:1%±2个字电阻准确度:1%±2个字显示方式电流为3位半液晶显示电阻为3位半液晶显示电源AC220V±10%50Hz电源保险为5A最大功耗700W工作方式间断工作时间≤3分钟最长时间为3分钟操作方式手动工作环境环境温度:0~400C环境湿度:≤85%00C以下仪器要预热3分钟四、尺寸、重量项目参数备注体积365×290×275(mm)重量5kg带测试配件五、快速入门熟悉面板面板可分为三个主要部分:电流输出、电压采样部分;电流电阻显示部分;输出电流调节部分。面板如下图所示:第4页共9页第3页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共9页■电流输出、电压采样部分如上图所示,这部分包括四个接线柱。其中外侧两只大接线柱为电流源输出,测试电流通过它和测线钳接到被测试的设备上。内侧的两只小按线柱,是测试电压的的输入端,回路仪即通过它来读取待测设备上的电压值并把这个电压值转换成为电阻值。■电流、电阻显示部分如左图所示,电阻是由三位半液晶显示器显示当前电阻值;电流是由三位半液晶显示器显示当前输出电流值。第5页共9页第4页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共9页输出电流调节部分如左图所示,输出电流调节是由操作人员顺时针调节旋钮使输出电流增大,逆时针调节旋钮使输出电流减小来完成的。六、使用、操作1.使用前的准备和检查■将仪器盖打开,从配件袋中取出测试钳两把和两根100A/4米长电流线(粗线),两根4米长的电压线(细线)。■将测试...
