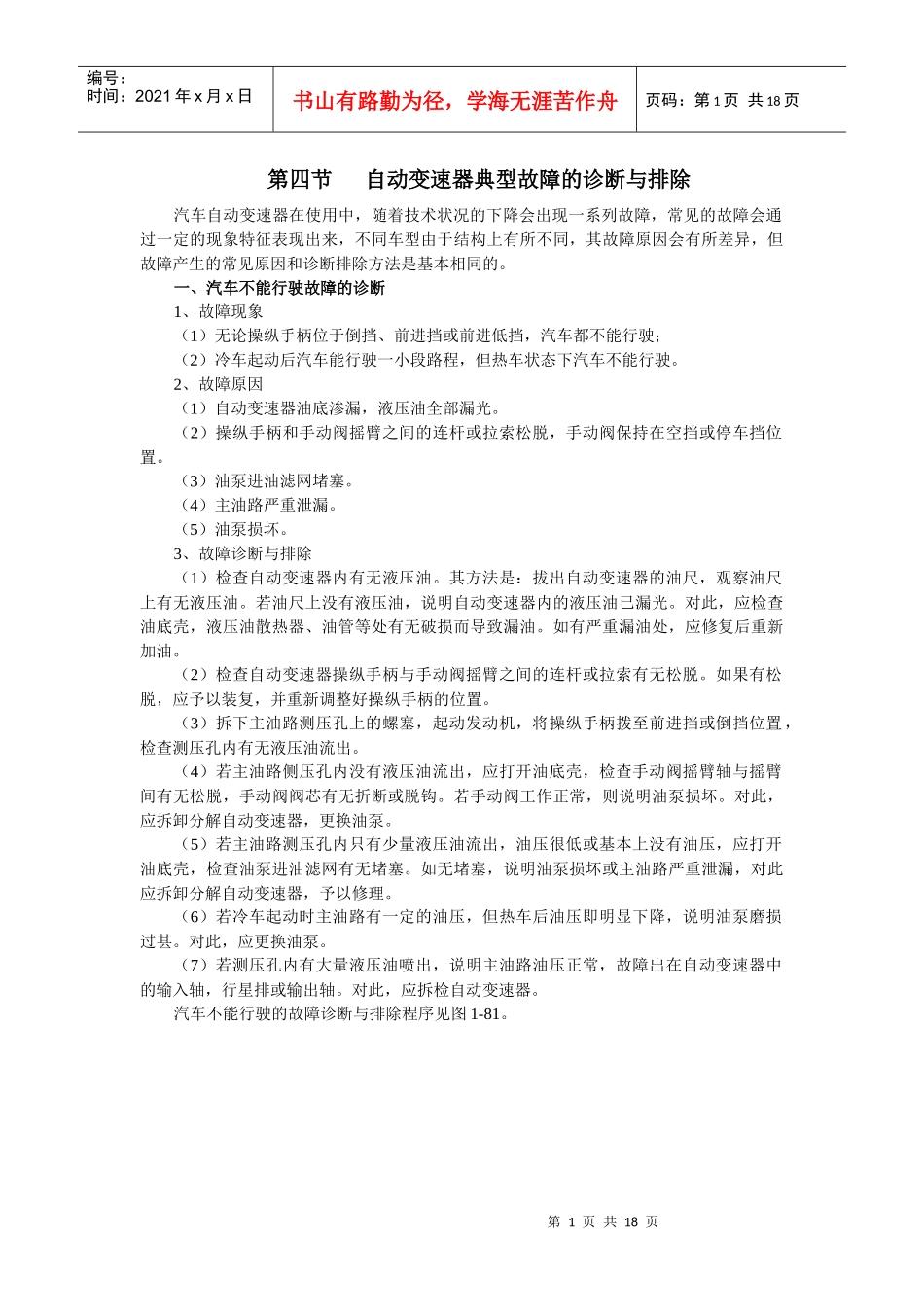

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页第四节自动变速器典型故障的诊断与排除汽车自动变速器在使用中，随着技术状况的下降会出现一系列故障，常见的故障会通过一定的现象特征表现出来，不同车型由于结构上有所不同，其故障原因会有所差异，但故障产生的常见原因和诊断排除方法是基本相同的。一、汽车不能行驶故障的诊断1、故障现象（1）无论操纵手柄位于倒挡、前进挡或前进低挡，汽车都不能行驶；（2）冷车起动后汽车能行驶一小段路程，但热车状态下汽车不能行驶。2、故障原因（1）自动变速器油底渗漏，液压油全部漏光。（2）操纵手柄和手动阀摇臂之间的连杆或拉索松脱，手动阀保持在空挡或停车挡位置。（3）油泵进油滤网堵塞。（4）主油路严重泄漏。（5）油泵损坏。3、故障诊断与排除（1）检查自动变速器内有无液压油。其方法是：拔出自动变速器的油尺，观察油尺上有无液压油。若油尺上没有液压油，说明自动变速器内的液压油已漏光。对此，应检查油底壳，液压油散热器、油管等处有无破损而导致漏油。如有严重漏油处，应修复后重新加油。（2）检查自动变速器操纵手柄与手动阀摇臂之间的连杆或拉索有无松脱。如果有松脱，应予以装复，并重新调整好操纵手柄的位置。（3）拆下主油路测压孔上的螺塞，起动发动机，将操纵手柄拨至前进挡或倒挡位置，检查测压孔内有无液压油流出。（4）若主油路侧压孔内没有液压油流出，应打开油底壳，检查手动阀摇臂轴与摇臂间有无松脱，手动阀阀芯有无折断或脱钩。若手动阀工作正常，则说明油泵损坏。对此，应拆卸分解自动变速器，更换油泵。（5）若主油路测压孔内只有少量液压油流出，油压很低或基本上没有油压，应打开油底壳，检查油泵进油滤网有无堵塞。如无堵塞，说明油泵损坏或主油路严重泄漏，对此应拆卸分解自动变速器，予以修理。（6）若冷车起动时主油路有一定的油压，但热车后油压即明显下降，说明油泵磨损过甚。对此，应更换油泵。（7）若测压孔内有大量液压油喷出，说明主油路油压正常，故障出在自动变速器中的输入轴，行星排或输出轴。对此，应拆检自动变速器。汽车不能行驶的故障诊断与排除程序见图1-81。第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页过低油面高度正常能冷热车均不能行驶松脱正常油压正常油压过低或为0堵塞正常正常松脱或折断图1-81不能行驶故障排除流程图二、自动变速器打滑故障的诊断1、故障现象（1）起步时踩下油门踏板，发动机转速很快升高但车速升高缓慢。（2）行驶中踩下油门踏板加速时，发动机转速升高但车速没有很快提高。（3）平路行驶基本正常，但上坡无力，且发动机转速很高。2、故障原因（1）液压油油面太低。（2）液压油油面太高，运转中被行星排剧烈搅动后产生大量气泡。（3）离合器或制动器摩擦片、制动带磨损过甚或烧焦。（4）油泵磨损过甚或主油路泄漏，造成油路油压过低。（5）单向超越离合器打滑。（6）离合器或制动器活塞密封圈损坏，导致漏油。（7）减振器活塞密封圈损坏，导致漏油。3、故障诊断与排除打滑是自动变速器中最常见的故障之一。虽然自动变速器打滑往往都伴有离合器或制汽车不能行驶检查液压油油面高度查找漏油部位，修复并调整油面高度油泵磨损过甚，更换油泵冷车能否行驶检查操纵手柄与手动阀摇臂的连接重新连接并调整检查主油路油压输入轴、输出轴或行星排损坏拆卸油底壳，检查进油滤网清洗或更换检查手动阀连接或更换油泵损坏或主油路严重泄漏第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页动器摩擦片严重磨损甚至烧焦等现象，但如果只是简单地更换磨损的摩擦片而没有找出打滑的真正原因，则会使修后的自动变速器使用一段时间后又出现打滑现象。因此，对于出现打滑的自动变速器，不要急于拆卸分解，应先做各种检查测试，以找出造成打滑的真正原因。（1）对于出现打滑现象的自动变速器，应先检查其液压油的油面高度和品质。若油面过低或过高，应先调整至正常后再做检查。若油面调整正常后自动变速器不再打滑，可不必拆修自动变...
