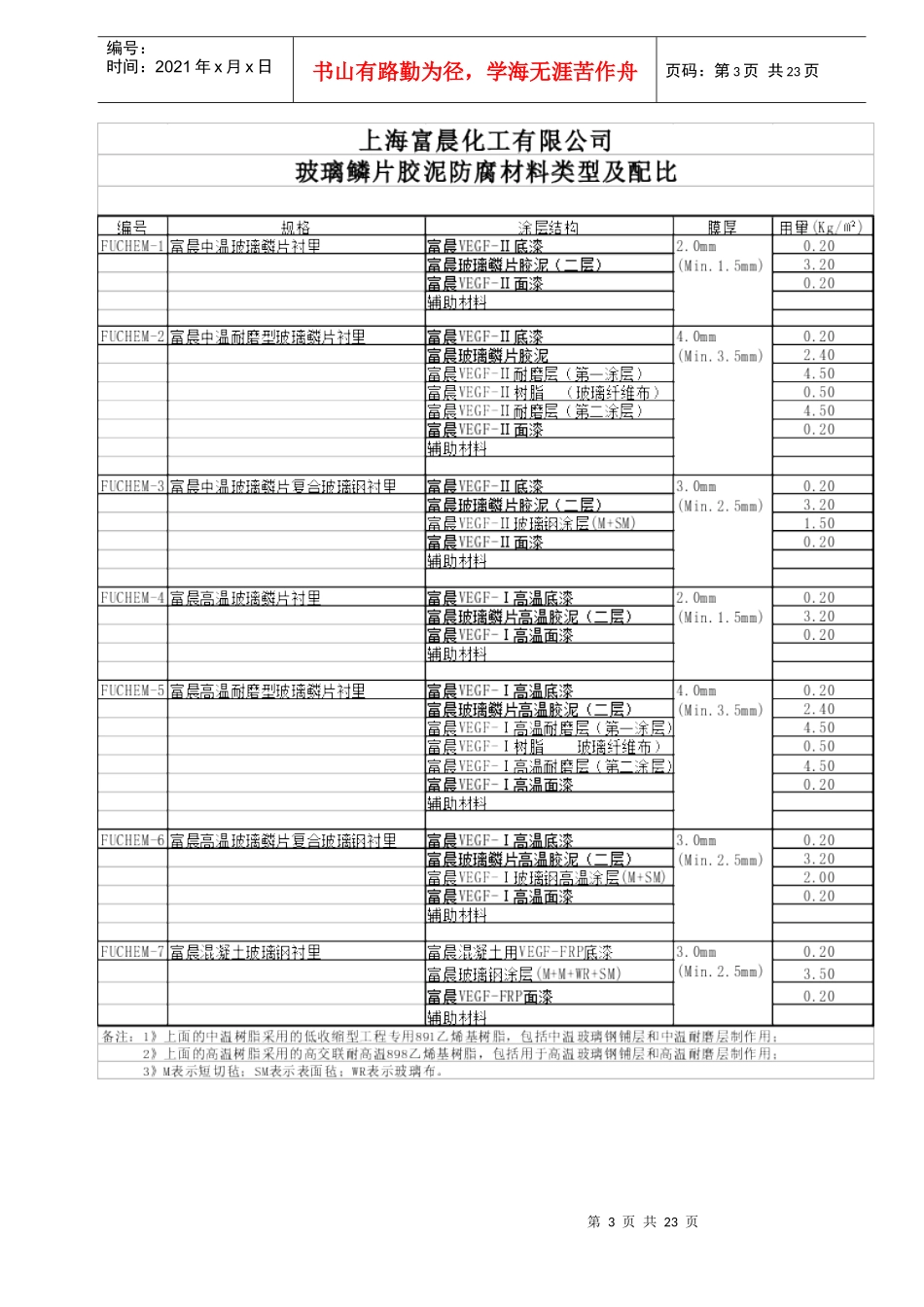

第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共23页富晨VEGF®鳞片胶泥防腐衬里镘涂施工程序ProcessingGuideforVEGF®CompoundInAnti-corrosionTrowellingEngineering第2页共23页第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共23页上海富晨化工有限公司ShanghaiFuchenChemcialsCo。；日期：二零零二年一月一日Date:January01,2002第3页共23页第2页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共23页第4页共23页第3页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共23页FUCHEM-1.玻璃鳞片标准型衬里2.0mm(至少1.5mm)1)表面处理：喷砂按ISOSa2.5的程度施工，表面粗糙度标准应达到50μ以上。2）底漆涂布：在喷砂工序结束后6小时内（同一天），用滚筒或毛刷按面积均匀涂布玻璃鳞片底漆。使用定量：0.2kg/m2使用时间：20到50分钟。涂布间隔：2小时到20天（阴凉环境）3）玻璃钢(FRP)嵌入喷嘴：如果衬底上的喷嘴是小口径，则利用玻璃鳞片胶泥作为粘合剂将成型FRP嵌入式喷嘴插入其中。4）玻璃鳞片胶泥涂布（第一层）：待鳞片胶泥用底漆指触硬化后（约2小时），镘涂上一层玻璃鳞片胶泥，厚度为1mm，接着使用湿苯乙烯对其表面进行滚涂处理，以除去内部气泡。使用定量：1.6kg/m2使用时间：20至50分钟第5页共23页第4页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共23页涂布间隔：2小时到20天（阴凉环境）5）玻璃鳞片胶泥涂布（第二层）：待第一层玻璃鳞片胶泥指触硬化后（约2到3小时），再涂布第二层胶泥，平均厚度为1mm，然后进行表面处理，方法同第一层。使用定量：1.6kg/m2使用时间：20至50分钟中间检查间隔：2小时到20天（阴凉环境）6)中间检查：孔隙检查(9000V)、膜厚检查（至少2.5mm）及目视检查。7)面漆涂布：按要求将面漆用毛刷或毛滚轮均匀涂布一层。使用定量：0.3kg/m2使用时间：15到25分钟8)完成检查：孔隙检查(9000V)、膜厚检查（至少1.5mm）及目视检查。第6页共23页第5页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共23页9)养护：夏季3天以上、冬季10天以上第7页共23页第6页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共23页FUCHEM－2:玻璃鳞片耐磨型衬里4.0mm（最少3.5mm）1)喷砂施工：表面处理标准应达ISOSa2.5以上，表面粗糙度标准应达到50μ以上。$$$$2)底漆涂布：在喷砂工序结束后8小时内（同一天），用滚筒或刷子涂布一层玻璃鳞片胶泥用底漆。使用定量：0.2kg/m2使用时间：20到50分钟涂布间隔：2小时到20天（阴凉环境）3)玻璃钢(FRP嵌入喷嘴：如果衬底上的喷嘴是小口径则利用玻璃鳞片胶泥用作为粘合剂将成型FRP嵌入式喷嘴插入其中。4)玻璃鳞片胶泥用：待玻璃鳞片胶泥用底漆指触硬化后（约2小时），镘涂上一层调好的玻璃鳞片胶泥用胶泥，厚度为1mm，接着使用湿苯乙烯对其表面进行滚涂处理，以除去内部气泡。使用定量：1.6kg/m2使用时间：20至50分钟第8页共23页第7页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共23页5)胶泥涂布：待下层玻璃鳞片胶泥用胶泥指触硬化后（约2小时），再使用调好的玻璃鳞片胶泥用胶泥进行补充涂布，将平均厚度调整为1.5mm，表面处理方法同上。使用定量：0.8kg/m2使用时间：20至50分钟中间检查间隔：3小时后，最长20天（阴凉环境）6)耐磨涂层（第一层涂布）：待玻璃鳞片胶泥用胶泥指触硬化后（约3小时），再镘涂上一层调好的耐磨胶泥层，厚度为1mm，接着使用湿苯乙烯对其表面进行滚涂处理。使用定量：4.5kg/m2使用时间：20至50分钟7)方格布耐磨内衬：继续将1ply的玻璃卷布贴在耐磨涂层的表面上，再使用调好的耐磨胶泥层树脂胶泥滚涂以使其渗透。使用定量：0.5kg/m2使用时间：20至50分钟8)耐磨涂层（第二层涂布）：待耐磨玻璃卷布内衬指触硬化后（约2小时），再进行第二层耐磨涂布和表面处理，方法同第一层。使用定量：4.5kg/m2使用时间：20至50分钟第9页共23页第8页共23页编号：时间...
