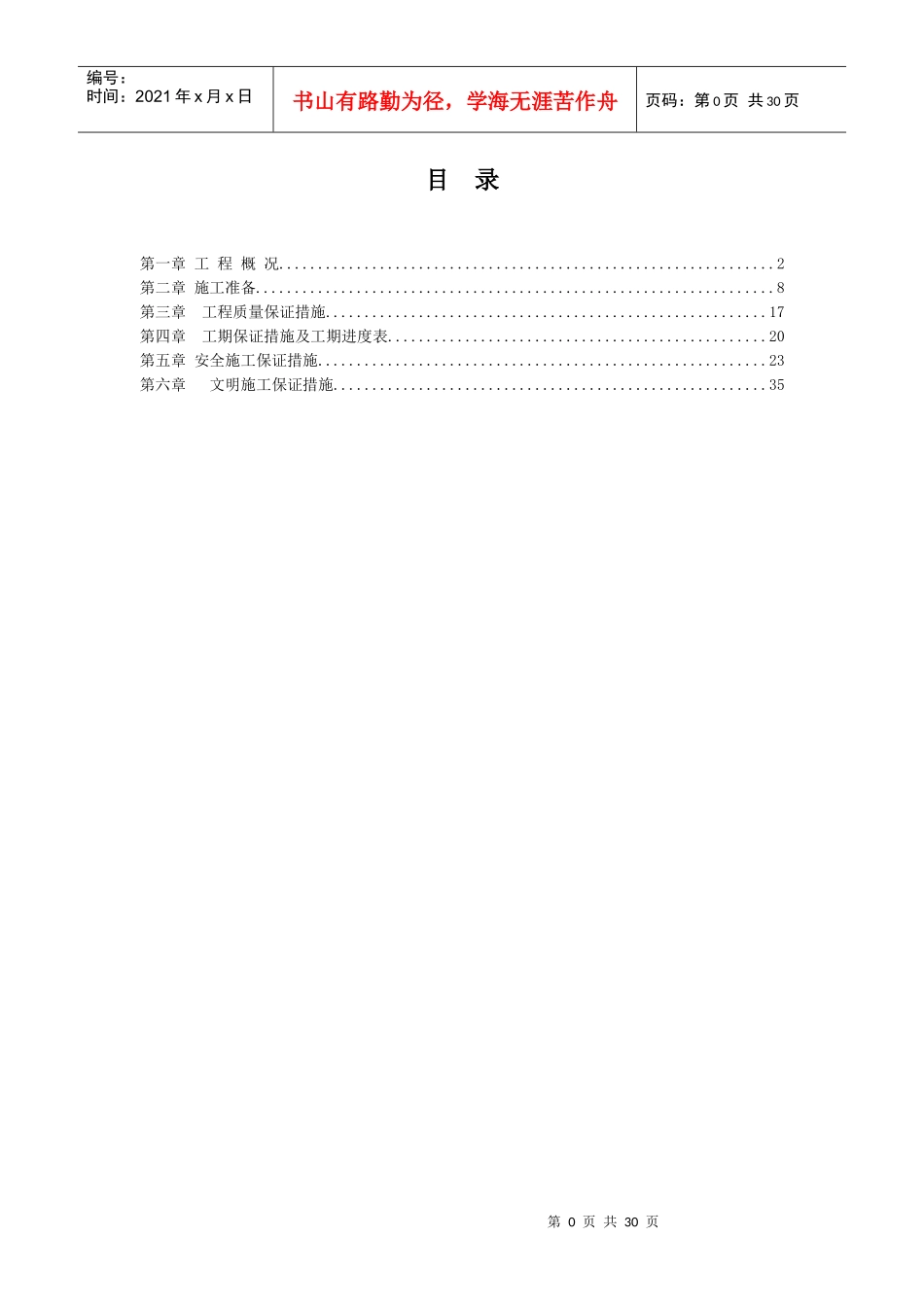

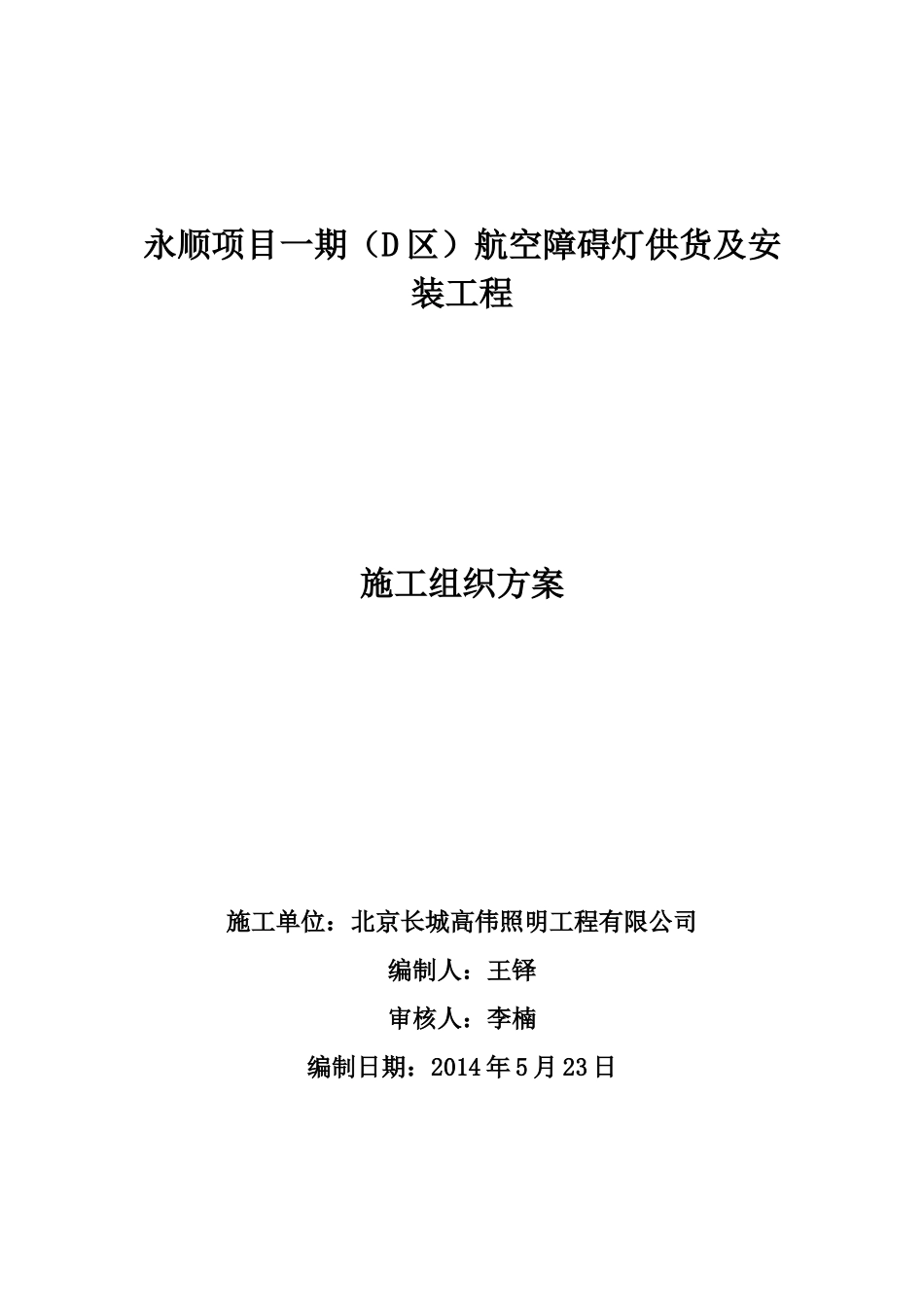

永顺项目一期（D区）航空障碍灯供货及安装工程施工组织方案施工单位：北京长城高伟照明工程有限公司编制人：王铎审核人：李楠编制日期：2014年5月23日第0页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共30页目录第一章工程概况................................................................2第二章施工准备...................................................................8第三章工程质量保证措施.........................................................17第四章工期保证措施及工期进度表.................................................20第五章安全施工保证措施..........................................................23第六章文明施工保证措施........................................................35第1页共30页第0页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共30页第一章工程概况一、本工程的主要内容为：1、通州永顺项目一期（D区）航空障碍灯供货及安装工程2、本工程拟用的主要材料：航空障碍灯B型（WZH-300JH），控制器，电力电缆。3、本工程范围：（1）在D2#、D3#楼顶安装航空障碍灯；（2）控制箱安装及电力电缆布线；4、航空障碍灯控制器及支架的安装WZH-300JH无线遥控同步闪光集中控制器适用与在同一区域的多盏航空闪光障碍灯同步闪光，增强了景观效果。联闪集中控制器为防水壁挂式安装。将光控探头安装在户外并无灯光直接照射的地方，安装在探头的地方应能感到实时的室外光线。电源联控电缆线选用RW-3X2．5，将联闪集中控制器的电源联控输出线与若干盏联闪航空障碍灯电源联控输入端子并联在一起。将各组电源联控控制线接入集中控制器电源联控输出端子上，是同一层面和不同层面的多盏航空障碍灯同时闪烁。（1）.直立式固定：支架采用高级铝合金压制而成，结构紧凑。轻便支架四个角与航空闪光障碍灯连接，一套支座分为两个支架，一个用干紧固灯体，一个与建筑物装结，中间由一寸钢管连接，钢管长度根据现场选择长度，标准钢管长度为200mm-400mm，最长不得超过1．5m。第2页共30页第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共30页（2）.侧立式固定：支架采用高级铝合金压制而成，其固定航空障碍灯的一端连接与建筑物生根一端用侧立支架，中间用一寸钢管连接，标准钢管长度为200mm-400mm，最长不超过1．5m。5、本工程施工方案编制依据：技术要求：《城市道路照明工程施工及验收规程》CJJ89-2001《城市夜景照明设计规范》JGJ/T163-2008《城市环境（装饰）照明规范》《建筑设计防火规范》GB50016-2006《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-2002《电气装置安装工程电气设备交接试验标准》GB50150-2006第3页共30页第2页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共30页《电气装置安装工程接地装置施工及验收规范》GB50169-2006《电气装置安装工程电缆线路施工及验收规范》GB50168-2006《电气装置安装工程低压电气施工及验收规范》GB50254-96《建筑节能工程施工质量验收规范》GB50411-2007《电控配电用电缆桥架》JB/T10216-200《套接紧定式钢导管电线管路施工及又验收规范》CECS120:2006《建筑施工安全检查标准》JGJ59-99《施工现场临时用电安全技术规范》JGJ46-2005《建筑工程施工现场供用电安全规范》GB50194-93《建筑防火封堵应用技术规范》CECS154:2003《建筑工程施工质量评优标准》GB/T50375-2006《建筑工程工程师规范》GB50319-2000国家和地方现行的其他设计规范及标准《建筑电气通用图集》92DQ3、92DQ4、92DQ6灯具安装标准图集03D702-3《特殊灯具安装》《低压电缆头制作安装施工工艺标准》《接地装置施工及验收规范》《城市道路照明工程施工及验收规范》CJJ89-2001《电缆敷设施工工艺标准》《建筑安装分项工程施工工艺规范》DBJ01-26-96灯具第1部分：一般安全与试验GB7000.1-2007固定式通用灯具安全要求GB7000.10-1999嵌入式灯具安全要求GB7000.12-1999...
