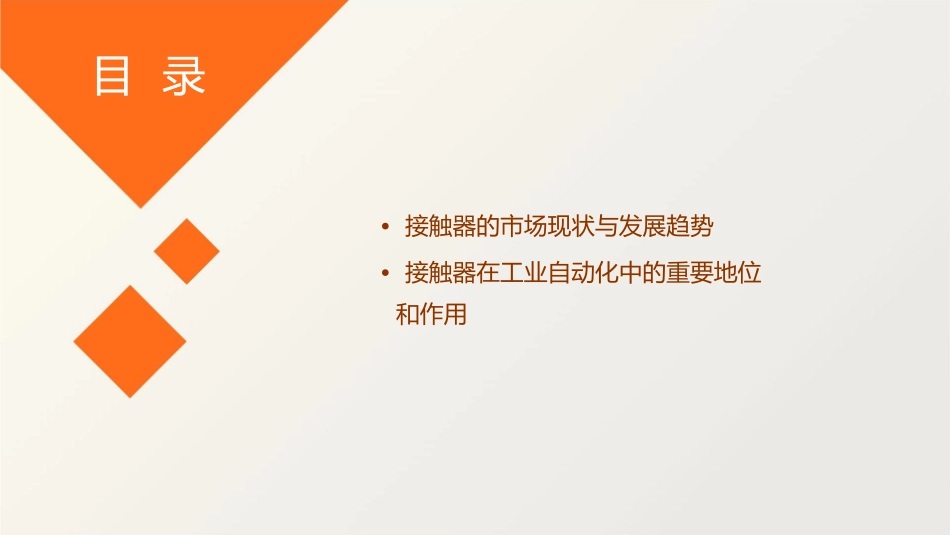

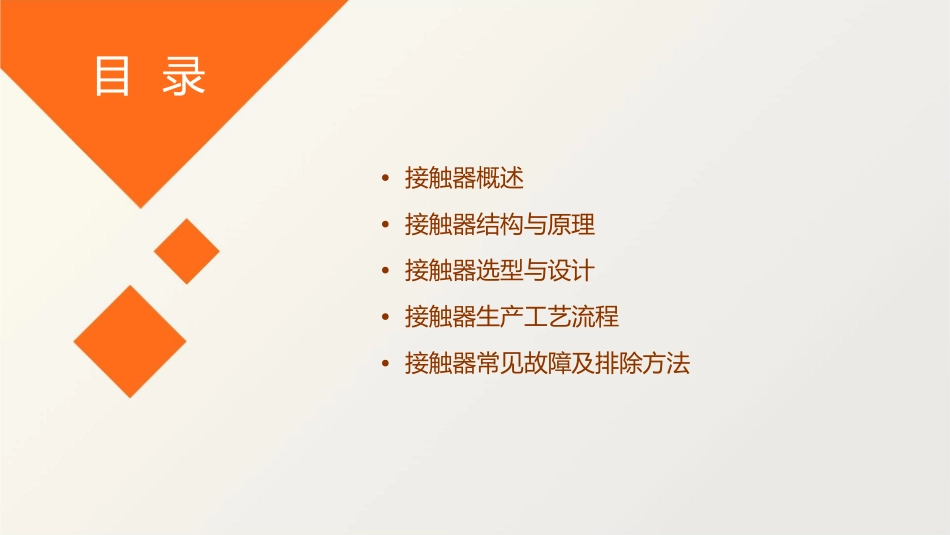

接触器介绍剖析课件目录•接触器概述•接触器结构与原理•接触器选型与设计•接触器生产工艺流程•接触器常见故障及排除方法目录•接触器的市场现状与发展趋势•接触器在工业自动化中的重要地位和作用接触器概述01定义与作用定义接触器是一种用于接通或断开电路的电器设备，广泛应用于电力系统中。作用接触器可以控制电源的流向，实现对电路的保护和控制。接触器的分类按操作方式01可分为手动、电动和气动接触器。按线圈工作电压02可分为交流和直流接触器。按触头数量03可分为单极、双极和多极接触器。接触器的应用场景010203工业控制电力系统自动化生产线用于控制电动机、电热设备等负载的启动、停止和反转。用于电力系统的保护和控制，如断路器、开关柜等。用于自动化生产线的控制，如物料传送、加工等。接触器结构与原理02接触器组成部分电磁系统触头系统灭弧装置操作机构包括动铁芯、静铁芯和电磁线圈。包括主触头和辅助触头。用于熄灭触头断开时产生的电弧。用于操作触头的吸合和断开。接触器工作原理电磁吸合当电磁线圈通电时，产生磁场，动铁芯被吸合，带动触头系统动作。断开过程当电磁线圈断电时，磁场消失，动铁芯在弹簧的作用下复位，触头系统随之断开。接触器的技术参数额定电压接触器在规定的工作条件下能够正常工作的电压。额定电流接触器在规定的工作条件下能够正常工作的电流。01操作频率接触器在单位时间内能够操作的次数。02寿命03接触器在正常工作条件下能够工作的年限。04接触器选型与设计03接触器选型考虑因素电流种类和大小操作频率1.A1.B1.D根据使用场合和负载特性选择合适的电流种类考虑接触器的操作频率，以确定其机械寿和大小，如交流、直流、额定电流等。命和电气寿命是否满足要求。负载类型环境条件1.C根据负载类型选择接触器，如电动机、变压器、电炉等。考虑接触器所处的环境条件，如温度、湿度、尘埃、振动等，以选择合适的防护等级和结构。接触器设计流程了解客户需求，包括使用场合、负载特性、操作频率、环境条件等。需求分析根据需求分析结果，设计接触器的方案，包括电气设计、结构设计、材料选择等。方案设计对接触器的各个部件进行详细设计，包括触点、灭弧室、弹簧、外壳等。详细设计根据详细设计结果，制造接触器的样品，并进行试验验证。样品试制设计改进根据样品试制的反馈结果，对设计方案进行改进，优化接触器的性能和质量。接触器设计的注意事项安全性可靠性经济性设计接触器时必须考虑安全性，如触点设计和灭弧室结构必须符合安全标准。选用可靠的部件和材料，采用优化设计以提高接触器的可靠性。在满足性能和质量要求的前提下，尽可能降低成本，提高性价比。接触器生产工艺流程04材料准备绝缘材料用于隔离导体，通常采用聚碳酸酯或硅橡胶等材料，以确保良好的绝缘性能。导体材料通常采用铜或铝，因为它们的导电性能优良，能够确保电流的稳定传输。机械结构材料用于支撑和固定接触器，通常采用钢材或铝合金等材料，以确保接触器的机械强度和稳定性。制造过程导体加工绝缘处理机械结构制造装配触头将导体材料切割成所需长度，并通过压接、焊接等方式与触头连接。将绝缘材料加工成所需形状，并包裹在导体周围，以形成独立的触头。将机械结构材料加工成所需形状和尺寸，并组装成接触器的框架和外壳。将绝缘处理后的导体和触头组装到机械结构中，形成完整的接触器。质量检测外观检测尺寸检测电气性能检测检查接触器的外观是否平整、光滑，没有毛刺、划痕等问题。测量接触器的各项尺寸是否符合设计要求，以确保接触器的机械性能稳定。对接触器的导电性能、绝缘性能、耐压性能等进行检测，以确保其能够安全、稳定地工作。接触器常见故障及排除方法05触头接触不良触头弹簧压力不足触头弹簧压力不足时，会导致触头接触不良，从而影响接触器的正常工作。排除方法包括调整触头弹簧压力，使触头能够正常闭合。触头表面氧化长期使用或高温环境下，触头表面可能会产生氧化层，影响触头的接触效果。此时，可以用砂纸或刮刀去除触头表面的氧化层，以恢复触头的接触效果。触头烧毁负载过大当接触器所控制的负载超过其额定负载时，会导致触头烧毁。因...
