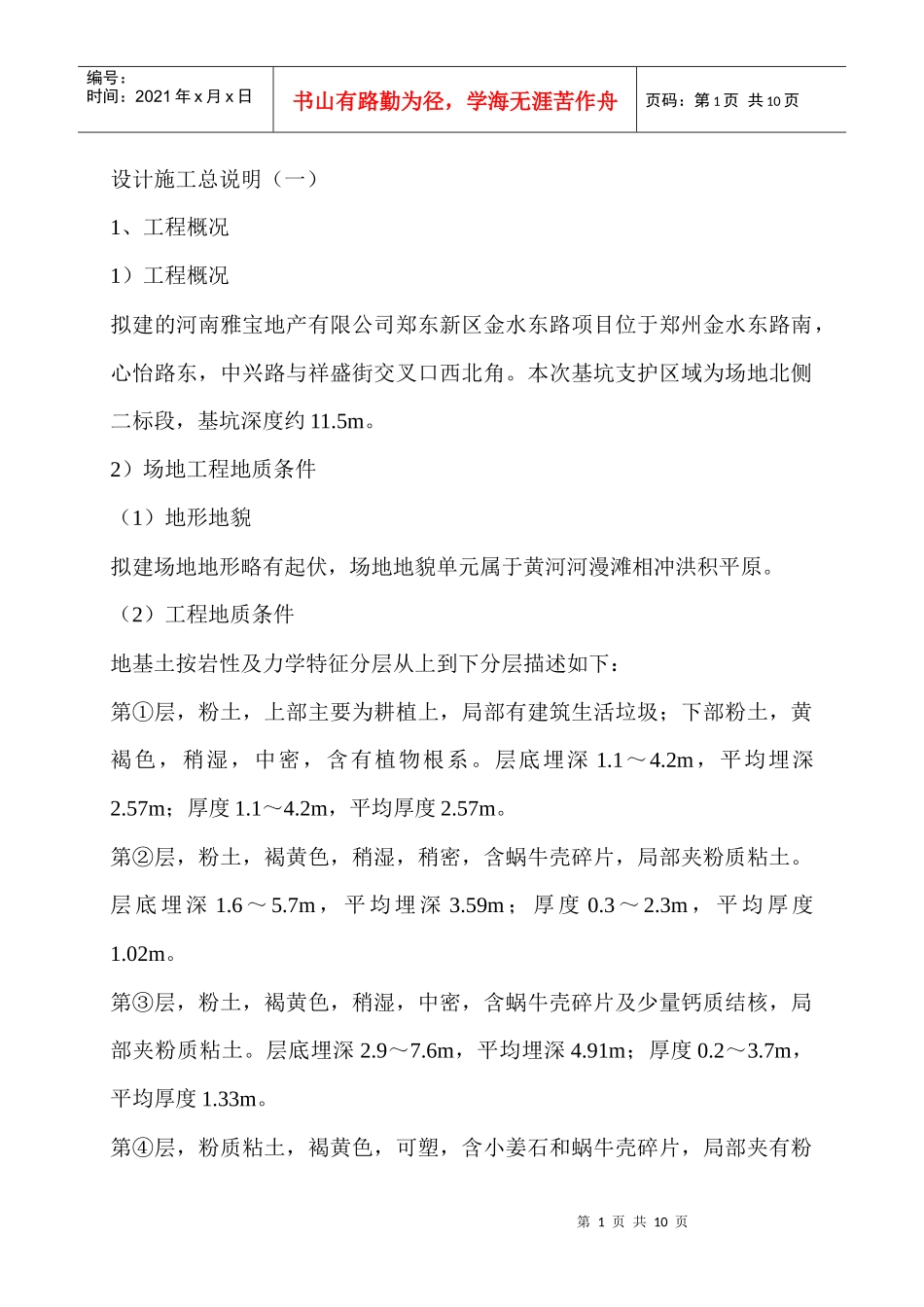

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页设计施工总说明（一）1、工程概况1）工程概况拟建的河南雅宝地产有限公司郑东新区金水东路项目位于郑州金水东路南，心怡路东，中兴路与祥盛街交叉口西北角。本次基坑支护区域为场地北侧二标段，基坑深度约11.5m。2）场地工程地质条件（1）地形地貌拟建场地地形略有起伏，场地地貌单元属于黄河河漫滩相冲洪积平原。（2）工程地质条件地基土按岩性及力学特征分层从上到下分层描述如下：第①层，粉土，上部主要为耕植上，局部有建筑生活垃圾；下部粉土，黄褐色，稍湿，中密，含有植物根系。层底埋深1.1～4.2m，平均埋深2.57m；厚度1.1～4.2m，平均厚度2.57m。第②层，粉土，褐黄色，稍湿，稍密，含蜗牛壳碎片，局部夹粉质粘土。层底埋深1.6～5.7m，平均埋深3.59m；厚度0.3～2.3m，平均厚度1.02m。第③层，粉土，褐黄色，稍湿，中密，含蜗牛壳碎片及少量钙质结核，局部夹粉质粘土。层底埋深2.9～7.6m，平均埋深4.91m；厚度0.2～3.7m，平均厚度1.33m。第④层，粉质粘土，褐黄色，可塑，含小姜石和蜗牛壳碎片，局部夹有粉第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页土。层底埋深5.0～10.8m，平均埋深7.63m；厚度0.7～5.9m，平均厚度2.73m。第⑤层，粉土，褐黄色，湿，中密，局部夹粉质粘土。层底埋深7.5～12.1m，平均埋深10.06m；厚度0.4～5.2m，平均厚度2.42m。第⑥层，粉质粘土，灰褐色，可塑。具有灰色斑点，含有少量钙质结核。层底埋深10.0～16.5m，平均埋深13.83m；厚度1.5～6.2m，平均厚度3.57m。第⑥－1层，粉土，褐黄色，湿，密实。层底埋深10.5～14.8m，平均埋深13.25m；厚度0.4～2.5m，平均厚度1.23m。第⑦层，粉土，灰褐色，很湿，密实，局部夹粉质粘土。层底埋深13.3～18.0m，平均埋深15.7m；厚度0.3～4.5m，平均厚度1.85m。第⑧层，细砂，黄褐色，饱和，密实。主要成分为石英、长石、云母等矿物。层底埋深22.0～28.5m，平均埋深24.56m；厚度6.3～12.5m，平均厚度8.69m。（3）水文地质条件本场地地下水上部属潜水，主要赋存与10.0～16.5m以上的粉土、粉质粘土地层中，稳定水位7.2－9.5m，年变福1.5～2.0m；下部有一层承压水，主要赋存于10.0～16.5m以下的细砂、粉土地层中，承压含水层顶板埋深为10.0～16.5m。（4）设计采用土层参数表设计采用土层参数（见表1）。第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页表1基坑工程设计土层参数采用值土层岩土类别土层厚度（m）土层埋深（m）重度（KN/m3）C（KPa）Φ（°）地基承载力（KPa）锚固体侧阻（KPa）压缩模量（MPa）1粉土2.572.5717.712.022.013060.08.02粉土1.023.5918.116.020.09050.03.53粉土1.334.9219.018.021.012050.07.04粉质粘土2.707.6218.719.017.010070.04.05粉土2.4210.0419.117.021.012057.27.06粉质粘土3.5713.6118.918.022.011054.64.56－1粉土1.2314.8420.123.018.016065.011.07粉土1.8516.6919.718.021.018070.213.08细砂8.6925.3820.00.030.026085.822.02、设计依据1）《建筑地基基础设计规范》（GB50007-2002）2）《建筑基坑支护技术规程》（JGJ120－99）3）《建筑桩基技术规范》（JGJ94－2008）4）《建筑地基基础工程施工质量验收规范》（GB50202－2002）5）《建筑基抗工程监测技术规范》（GB50497－2009）6）《建筑施工土石方工程安全技术规范》（JTJ180－2009）7）《建筑与市政降水工程技术规范》（JGJT111－98）8）《锚杆喷射混疑土支护技术规范》（GB50086－2001）9）《河南雅宝地产有限公司郑东新区金水东路项目岩土工程勘察报告》（详细阶段）中国地震局地球物理勘探中心、郑州基础工程勘察研究院二0一0年十月）10）河南雅宝地产有限公司郑州东方国际广场总平面图（电子版）3、设计条件及采用的支护形式第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页1）本基坑设计使用期限为一年，不能用于永久性支护。2）本工程基坑深度为11.5m。依据《建筑地基...
