试谈沥青旋转薄膜加热试验操作规程VIP免费

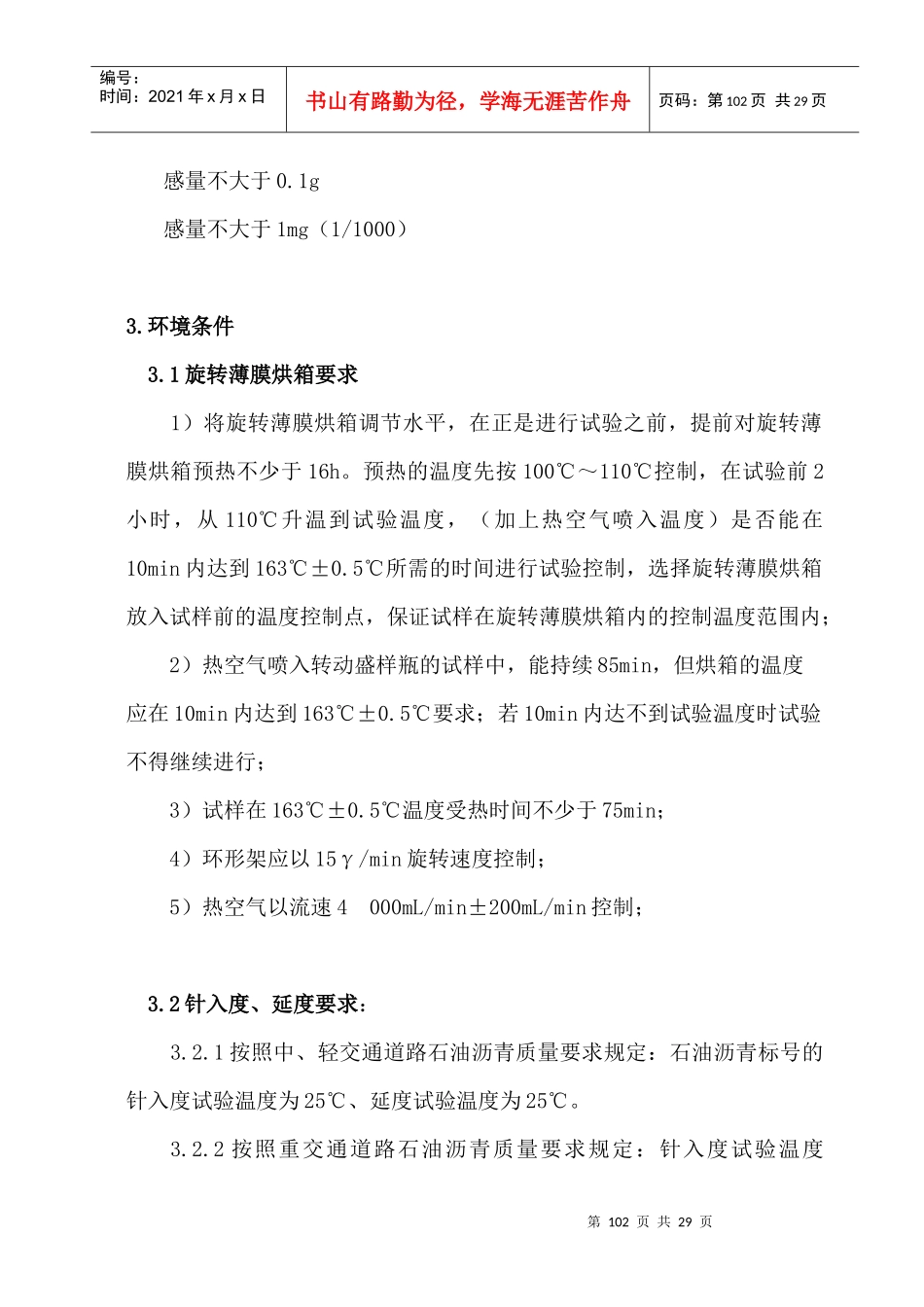

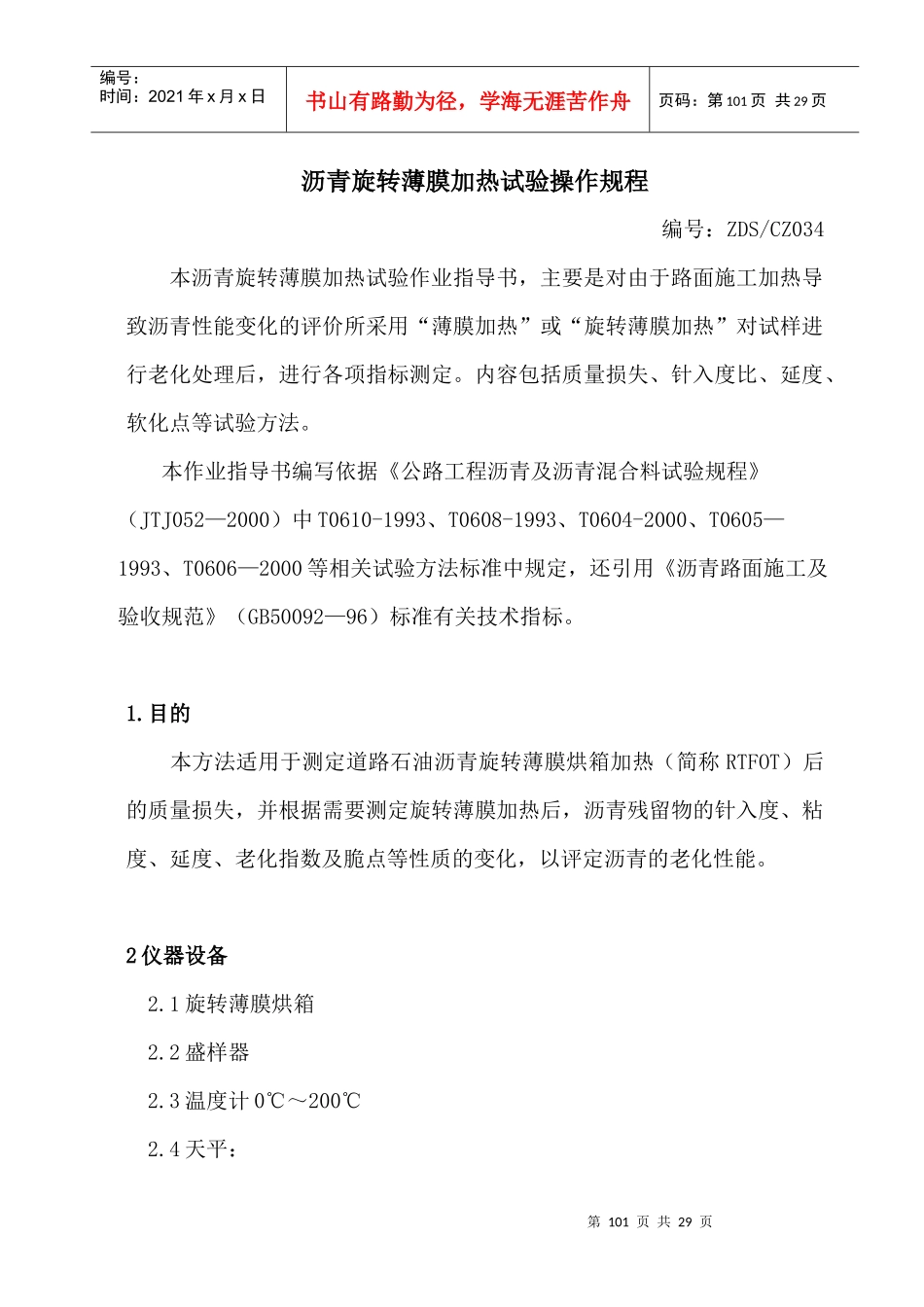

第100页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第100页共29页更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料第101页共29页第100页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第101页共29页沥青旋转薄膜加热试验操作规程编号：ZDS/CZ034本沥青旋转薄膜加热试验作业指导书，主要是对由于路面施工加热导致沥青性能变化的评价所采用“薄膜加热”或“旋转薄膜加热”对试样进行老化处理后，进行各项指标测定。内容包括质量损失、针入度比、延度、软化点等试验方法。本作业指导书编写依据《公路工程沥青及沥青混合料试验规程》（JTJ052—2000）中T0610-1993、T0608-1993、T0604-2000、T0605—1993、T0606—2000等相关试验方法标准中规定，还引用《沥青路面施工及验收规范》（GB50092—96）标准有关技术指标。1.目的本方法适用于测定道路石油沥青旋转薄膜烘箱加热（简称RTFOT）后的质量损失，并根据需要测定旋转薄膜加热后，沥青残留物的针入度、粘度、延度、老化指数及脆点等性质的变化，以评定沥青的老化性能。2仪器设备2.1旋转薄膜烘箱2.2盛样器2.3温度计0℃～200℃2.4天平：第102页共29页第101页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第102页共29页感量不大于0.1g感量不大于1mg（1/1000）3.环境条件3.1旋转薄膜烘箱要求1）将旋转薄膜烘箱调节水平，在正是进行试验之前，提前对旋转薄膜烘箱预热不少于16h。预热的温度先按100℃～110℃控制，在试验前2小时，从110℃升温到试验温度，（加上热空气喷入温度）是否能在10min内达到163℃±0.5℃所需的时间进行试验控制，选择旋转薄膜烘箱放入试样前的温度控制点，保证试样在旋转薄膜烘箱内的控制温度范围内；2）热空气喷入转动盛样瓶的试样中，能持续85min，但烘箱的温度应在10min内达到163℃±0.5℃要求；若10min内达不到试验温度时试验不得继续进行；3）试样在163℃±0.5℃温度受热时间不少于75min；4）环形架应以15γ/min旋转速度控制；5）热空气以流速4000mL/min±200mL/min控制；3.2针入度、延度要求：3.2.1按照中、轻交通道路石油沥青质量要求规定：石油沥青标号的针入度试验温度为25℃、延度试验温度为25℃。3.2.2按照重交通道路石油沥青质量要求规定：针入度试验温度第103页共29页第102页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第103页共29页25℃、延度试验温度15℃、薄膜加热后残留物延度试验温度25℃与15℃3.2.3针入度、延度试验温度±0.1℃。3.3软化点要求杯中水温在3min内调节至维持每分钟上升5℃±0.5℃。3.4粘度要求：3.4.1按照道路用乳化石油沥青质量要求，规定沥青标准粘度C25.3即试验温度为25℃和60℃，试验温度±0.1。℃，粘度计孔径3mm。3.4.2按照道路用液体石油沥青质量要求，沥青标准粘度C25.5和C60.5两种即试验温度为25℃和60℃，试验温度±0.1。℃，粘度计孔径5mm。3.4.3按照道路用煤沥青质量要求，规定沥青标准粘度C30.5、C30.10、、C50.10C60.104种品质。4.热沥青试样准备4.1按采集的沥青试样，应一次取够一批试验所需的数量装入另一盛样器，其余试样密封保存，应尽量减少重复加热试样。用于质量仲裁检验的样品，重复加热的次数不得超过两次。将装有沥青的盛样器放入烘箱中，烘箱温度控制在80℃，加热至沥青全部熔化后供脱水用。4.1.1当石油沥青无水分时温度控制在软化点温度以上90℃，通常第104页共29页第103页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第104页共29页135℃左右；4.1.2当石油沥青有水分时，脱水的时间不超过30min，在沥青温度不超过100℃...
