形位公差基础知识精讲课件VIP免费

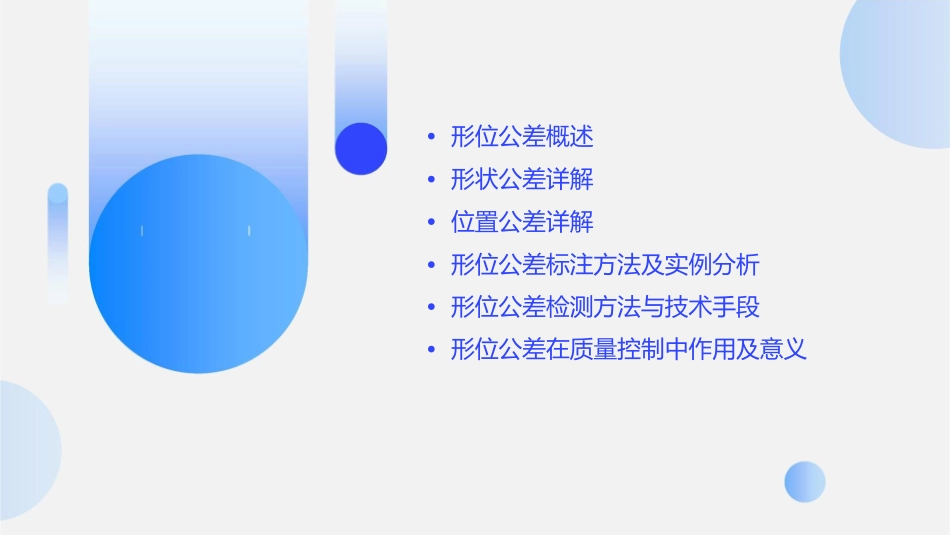

形位公差基知精件•形位公差概述•形状公差详解•位置公差详解•形位公差标注方法及实例分析•形位公差检测方法与技术手段•形位公差在质量控制中作用及意义形位公差定义与分类定义形位公差是零件实际形状、方向、位置和跳动等几何参数与理想几何参数的允许变动量。分类包括形状公差、方向公差、位置公差和跳动公差。形位公差重要性及应用领域重要性形位公差是保证零件使用性能、互换性和装配精度的重要手段，对于提高产品质量、降低成本具有重要意义。应用领域广泛应用于机械制造、汽车制造、航空航天、电子电器等各个领域，是产品设计和制造过程中不可或缺的一环。形位公差标准体系国家标准各国根据ISO1101制定了相应的国家标准，如中国的GB/T1184-2019《形状和位置公差未注公差值》。国际标准ISO1101《产品几何技术规范(GPS)几何公差检测与验证》是国际通用的形位公差标准，为各国制定本国标准提供了依据。企业标准企业根据产品特点和生产需求，可以在国家标准基础上制定更严格的企业标准，以确保产品质量和竞争力。直线度定义直线度是表示零件上的直线要素实际形状保持理想直线的状况。也就是通常所说的平直程度。直线度公差直线度公差是实际线对理想直线所允许的最大变动量。也就是在图样上所给定的，用以限制实际线加工误差所允许的变动范围。平面度要点一要点二定义平面度的测量平面度是指基片具有的宏观凹凸高度相对理想平面的偏差。公差带是距离为公差值t的两平行平面之间的区域。平面度属于形位公差中的一种，指物体表面具有的宏观凹凸高度相对理想平面的偏差，一般来讲，有平面度要求的就不必有平行度和垂直度要求了，因为达到平面度要求的条件比平行度和垂直度都要严格得多。平晶干涉法、打表测量法、液平面法、激光平面干涉仪测量法。圆度与圆柱度•圆度：圆度是指工件的横截面接近理论圆的程度。测量工具为圆度仪。圆度误差评定方法有4种：最小区域法、最小二乘圆法、最大内切圆法和最小外接圆法。最小区域法以包容被测圆轮廓的半径差为最小的两同心圆的半径差作为圆度误差。最小二乘圆法以被测圆轮廓上相应各点至圆周距离的平方和为最小的圆的圆心为圆心，所作包容被测圆轮廓的两同心圆的半径差即为圆度误差。最大内切圆法只适用于外圆。最小外接圆法只适用于内圆。最小外接圆法与最大内切圆法的测量结果正好相反，前者为最大半径与最小半径之差，后者为最小半径与最大半径之差，故又称为反圆度法。•圆柱度：圆柱度是指任一垂直截面最大尺寸与最小尺寸差为圆柱度。圆柱度误差包含了轴剖面和横剖面两个方面的误差。圆柱度的公差带是两同轴圆柱面间的区域，该两同轴圆柱面间的径向距离即为公差值。平行度与垂直度平行度表示零件上被测实际要素相对于基准保持等距离的状况，即通常所说的保持平行的程度。垂直度表示零件上被测要素相对于基准要素，保持正确的90°夹角状况。同轴度与对称度同轴度通常用来控制理论上应该同轴的被测轴线与基准轴线的不同轴程度。对称度一般用来控制理论上要求共面的被测要素（中心平面、中心线或轴线）与基准要素（中心平面、中心线或轴线）的不重合程度。位置度与跳动度位置度表示零件上的点、线、面等要素，相对其理想位置的准确程度。位置度公差是限制被测要素的实际位置对理想位置变动量的指标。跳动度圆跳动和全跳动公差带均与基准轴线同轴，圆跳动公差带是在垂直于基准轴线的任一测量平面内，半径差为公差值t的两同心圆之间的区域；全跳动公差带是半径差为公差值t，且与基准轴线同轴的两圆柱面之间的区域。标注原则与注意事项01020304遵循国家标准基准选择公差带选择简化标注形位公差标注应遵循国家相关标准，确保标注的准确性和规范性。正确选择基准是形位公差标注的关键，应选择设计基准或工艺基准作为标注的基准。根据零件的功能要求和加工能力，选择合适的公差带，确保零件质量。在满足功能要求的前提下，应尽量简化标注，避免过于复杂的标注方式。常见零件形位公差标注实例分析轴类零件套类零件轴类零件常见的形位公差包括圆度、圆柱度、同轴度等，应根据零件的具体要求进行标注。套类零件常见的形位公差包括圆度、圆柱度、平...
