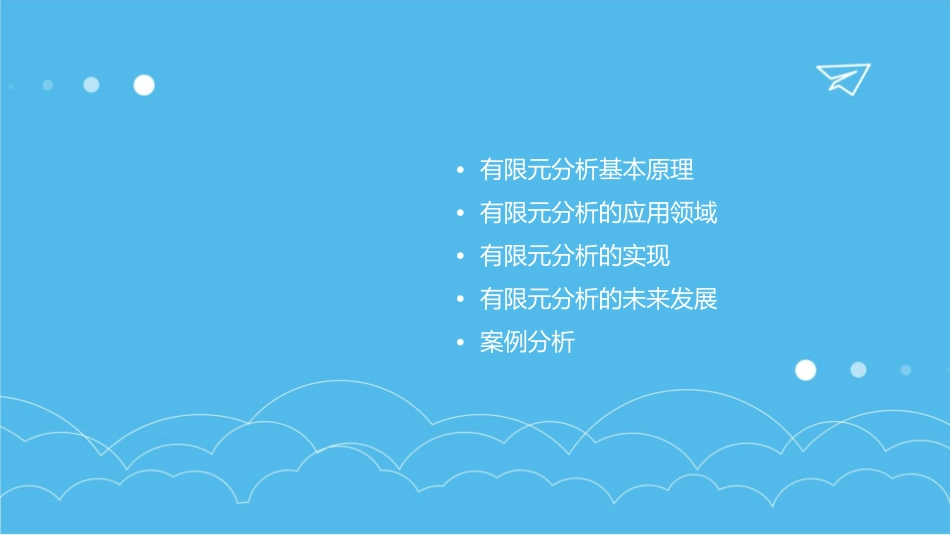

•有限元分析基本原理•有限元分析的应用领域•有限元分析的实现•有限元分析的未来发展•案例分析什么是有限元分析0102有限元分析是一种数值分析方法，通过将一个连续的物理系统离散化为有限个简单单元的组合，模拟和分析系统的行为和性质。该方法广泛应用于工程、物理学、生物学等领域，是解决复杂问题的重要工具。有限元分析的背景有限元分析的思想源于20世纪50年代，当时在航空工业中需要求解飞机结构的强度和稳定性问题。早期的有限元方法主要基于矩阵和线性代数，随着计算机技术的发展，有限元方法逐渐成为一种通用的数值分析工具。有限元分析的目的有限元分析的目的是通过计算机模拟和分析复杂系统的行为和性质，以获得系统的性能指标、优化设计、减少试验成本等。该方法可以预测系统的响应、找出系统的薄弱环节、优化设计方案等，为决策提供科学依据。有限元方法的基本思想将一个连续的物理系统离散为有限个简单且相互独立的单元，通过单元之间的相互作用和组合来近似模拟原始系统的行为。通过将连续体离散化，可以大大简化分析和计算过程，并能够处理复杂形状和边界条件。VS有限元分析的基本步骤结构离散化将待分析的结构划分为有限个相互连接的单元，每个单元具有一定的形状和大小。整体平衡将所有单元的力学方程组合起来，得到整个结构的平衡方程。单元分析对每个单元进行受力分析，建立单元的力学方程。求解平衡方程通过求解平衡方程得到结构的位移分布和应力分布。有限元分析的优点和局限性010203优点可以处理复杂形状和边界条件，适用于各种不规则几何形状的结构。可以考虑非线性材料行为、应力应变关系以及复杂的边界条件等。有限元分析的优点和局限性•可以进行多物理场耦合分析，如结构-热-流体等。有限元分析的优点和局限性局限性需要对模型进行离散化，因此需要一定的计算资源和时间。对于一些高度非线性问题，可能会出现收敛困难或结果不稳定的情况。需要进行建模和前处理工作，对于复杂结构可能比较耗时。机械工程领域010203结构强度分析振动分析流体动力学分析有限元分析可用于预测和优化机械结构的强度，以确保其安全性和可靠性。机械系统的振动特性对性能和稳定性有很大影响，有限元分析可以预测和降低振动。有限元方法也可用于机械系统中的流体动力学分析，以优化流体动力性能。土木工程领域010203结构分析地震工程地质工程土木工程中的桥梁、建筑和隧道等结构，可以通过有限元分析进行设计和优化。地震工程中的地震响应分析，可以利用有限元方法进行模拟和评估。地质工程中的土壤和岩石力学问题，可以通过有限元方法进行建模和分析。航空航天领域010203飞行器设计航天器设计推进系统设计飞行器的设计和优化过程中，有限元分析用于评估飞行器的结构强度和气动性能。航天器的结构和热特性是关键因素，有限元分析可以用于航天器的设计和优化。航空航天中的推进系统，如火箭和喷气发动机，可以通过有限元方法进行设计和优化。其他领域电子工程010203电子设备中的结构和电磁特性是关键因素，有限元分析可以用于设计和优化电子设备。生物医学工程生物医学工程中的植入物和医疗器械的设计，可以通过有限元方法进行评估和优化。环境工程环境工程中的土壤和流体动力学问题，可以通过有限元方法进行建模和分析。建立模型确定分析对象和目标010203明确要分析的物理系统或结构，以及希望通过分析达到的目标。选择合适的参考系根据分析对象的几何特征和边界条件，选择合适的参考系，如笛卡尔坐标系、极坐标系等。定义材料属性确定分析对象所使用的材料，包括弹性模量、泊松比、密度等物理参数。选择合适的单元类型和材料属性0102选择单元类型确定材料属性根据分析对象的几何形状和复杂程度，选择合适的单元类型，如三角形、四边形、四面体等。根据实际应用场景，确定材料在不同环境下的物理特性，如温度、压力、湿度等。划分网格02根据分析的精度要求和计算资源的限制，确定合适的网格密度。划分网格01确定网格密度使用自动或手动方法将模型划分为有限个单元，形成网格。边界条件和载荷的施加确定边界条件根据实际应用场景，确定模型在边界上的约束条件，如固定支撑、...
