轻钢龙骨纸面石膏板轻质隔墙施工工法VIP免费

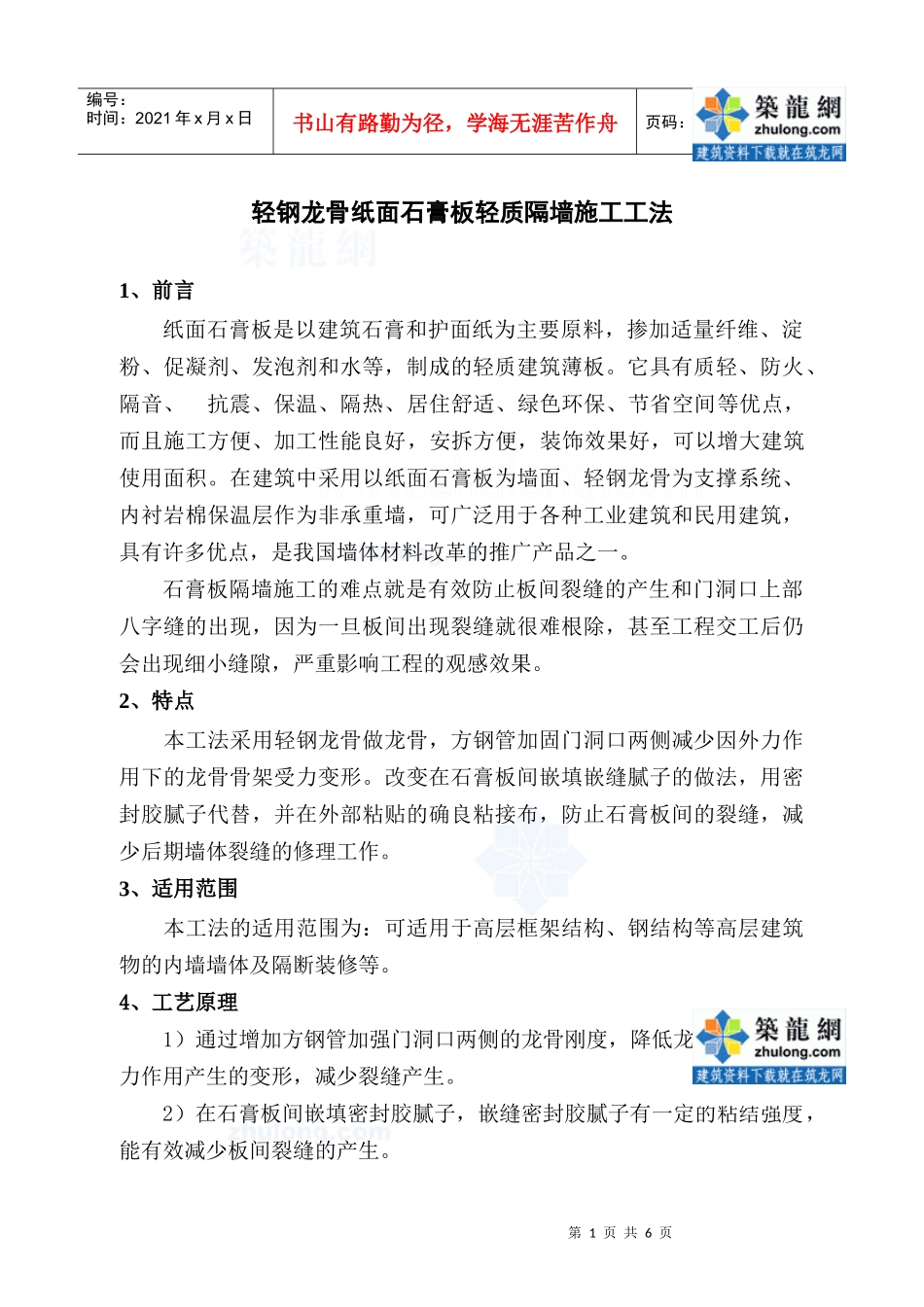

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页轻钢龙骨纸面石膏板轻质隔墙施工工法1、前言纸面石膏板是以建筑石膏和护面纸为主要原料，掺加适量纤维、淀粉、促凝剂、发泡剂和水等，制成的轻质建筑薄板。它具有质轻、防火、隔音、抗震、保温、隔热、居住舒适、绿色环保、节省空间等优点，而且施工方便、加工性能良好，安拆方便，装饰效果好，可以增大建筑使用面积。在建筑中采用以纸面石膏板为墙面、轻钢龙骨为支撑系统、内衬岩棉保温层作为非承重墙，可广泛用于各种工业建筑和民用建筑，具有许多优点，是我国墙体材料改革的推广产品之一。石膏板隔墙施工的难点就是有效防止板间裂缝的产生和门洞口上部八字缝的出现，因为一旦板间出现裂缝就很难根除，甚至工程交工后仍会出现细小缝隙，严重影响工程的观感效果。2、特点本工法采用轻钢龙骨做龙骨，方钢管加固门洞口两侧减少因外力作用下的龙骨骨架受力变形。改变在石膏板间嵌填嵌缝腻子的做法，用密封胶腻子代替，并在外部粘贴的确良粘接布，防止石膏板间的裂缝，减少后期墙体裂缝的修理工作。3、适用范围本工法的适用范围为：可适用于高层框架结构、钢结构等高层建筑物的内墙墙体及隔断装修等。4、工艺原理1）通过增加方钢管加强门洞口两侧的龙骨刚度，降低龙骨体系因外力作用产生的变形，减少裂缝产生。2）在石膏板间嵌填密封胶腻子，嵌缝密封胶腻子有一定的粘结强度，能有效减少板间裂缝的产生。第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页5、工艺流程1）流程图2）弹线、分档：在隔墙与上、下及两边基体的相接处，应按龙骨的宽度弹线。弹线清楚，位置准确。按设计要求，结合罩面板的长、宽分档，以确定竖向龙骨、横撑及附加龙骨的位置。3）作地枕带：当设计有要求时，按设计要求作细石混凝土地枕带。作地枕带应支模，模板上口与踢脚板上平一致，细石混凝土应浇捣密实。4）固定沿顶、沿地龙骨；沿弹线位置固定沿顶、沿地龙骨，可用射钉或膨胀螺栓固定，固定点间距应不大于600mm，龙骨对接应保持平直。5）固定边框龙骨：沿弹线位置固定边框龙骨，固定点间距应不大于lm，龙骨的边线应与弹线重合。龙骨的端部应固定，固定应牢固。边框龙骨与基体之间，应按设计要求安装密封条。6）选用支撑卡系列龙骨时，应先将支撑卡安装在竖向龙骨的开口上，卡距为400mm，距龙骨两端的距离为20mm。第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页7）安装竖向龙骨应垂直，龙骨间距应按设计要求布置。设计无要求时，其间距可按板宽确定。8）选用通贯系列龙骨时，低于3m的隔断安装一道；3～5m隔断安装两道；5m以上安装三道。9）罩面板横向接缝处，如不在沿顶、沿地龙骨上，应加横撑龙骨固定板缝。10）门洞口或特殊节点处，使用方钢管加固龙骨，安装应符合设计要求。11）对于特殊结构的隔墙龙骨安装（如曲面、斜面隔断等），应符合设计要求。12）水电铺管、安装附墙设备：按图纸要求预埋管道和附墙设备。要求与龙骨的安装同步进行，或在另一面石膏板封板前进行，并采取局部加强措施，固定牢固。电气设备专业在墙中铺设管线时，应避免切断横、竖向龙骨，同时避免在沿墙下端设置管线。13）龙骨检查是否处于无应力状态下：安装罩面板前，应检查隔断骨架的牢固程度，门洞口、各种附墙设备、管道的安装和固定是否符合设计要求。如有不牢固处，应进行加固。龙骨应处于无应力状态下，龙骨的立面垂直偏差应≤3mm，表面平整偏差应≤2mm。14）安装石膏罩面板：①石膏板宜竖向铺设，长边（即包封边）接缝应落在竖龙骨上。隔墙为防火墙时，石膏板应竖向铺设。曲面墙所用石膏板宜横向铺设。②龙骨两侧的石膏板及龙骨一侧的内外两层石膏板应错缝排列，接缝不得落在同一根龙骨上。③石膏板用自攻螺钉固定。沿石膏板周边螺钉间距为150mm，中间部分螺钉间距为200mm，螺钉与板边缘的距离应为15mm。④安装石膏板时，应从板的中部向板的四边固定，钉头略埋入板内但不得损坏纸面。钉眼应用石膏腻子抹平。第4页共6页第3页共6页编号：时...
