郑州金虎开封项目技术协议VIP免费

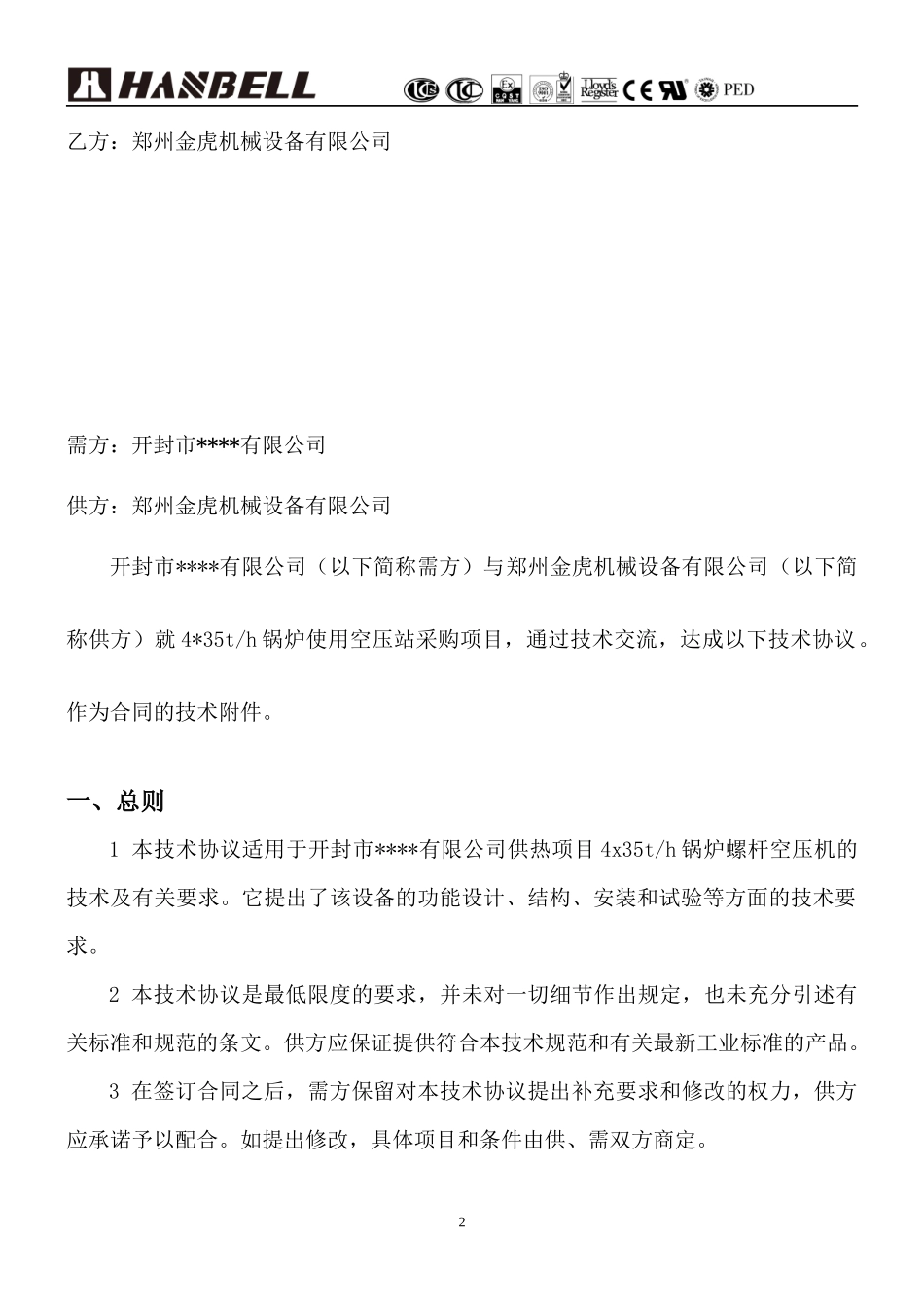

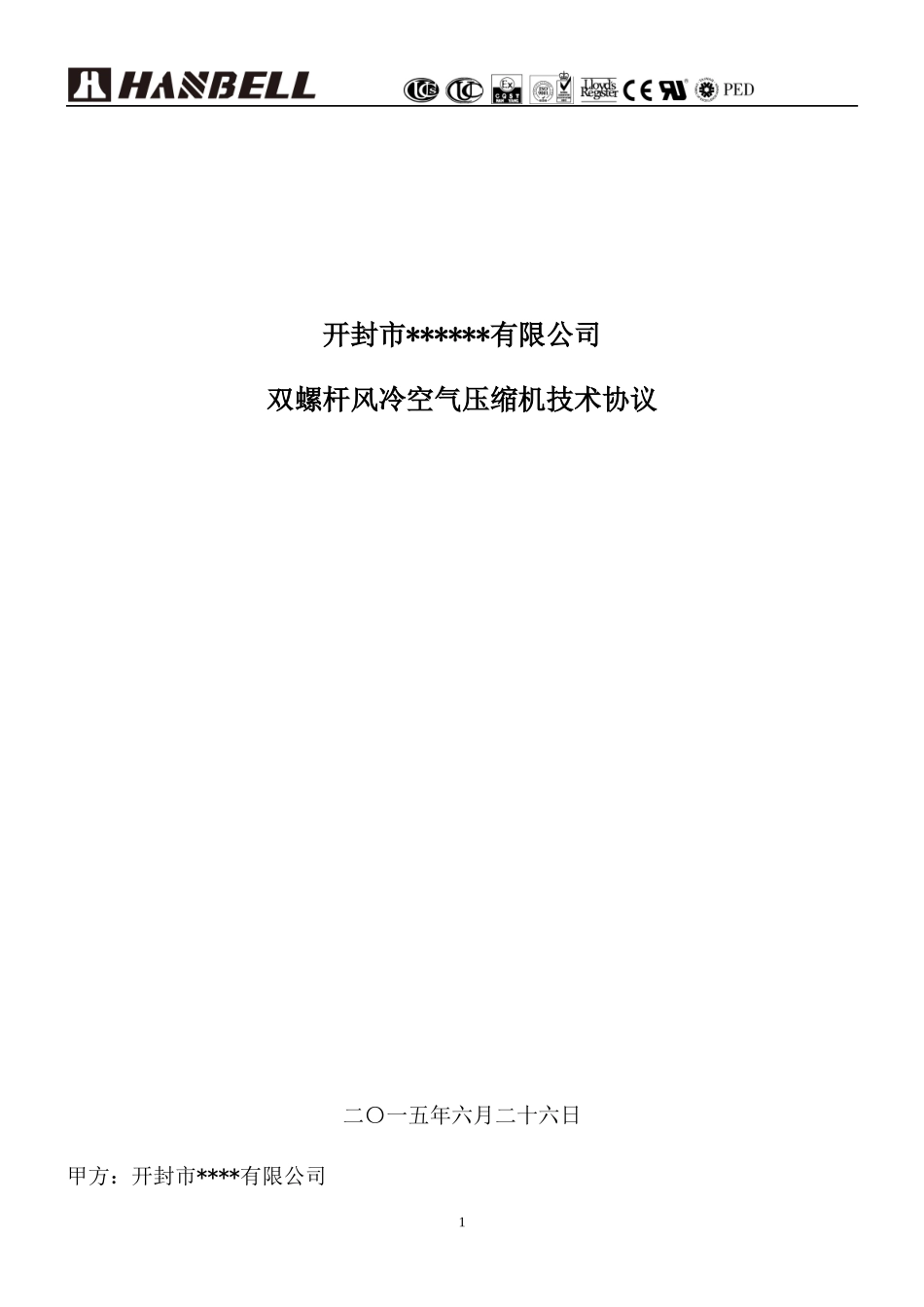

开封市******有限公司双螺杆风冷空气压缩机技术协议二〇一五年六月二十六日甲方：开封市****有限公司1乙方：郑州金虎机械设备有限公司需方：开封市****有限公司供方：郑州金虎机械设备有限公司开封市****有限公司（以下简称需方）与郑州金虎机械设备有限公司（以下简称供方）就4*35t/h锅炉使用空压站采购项目，通过技术交流，达成以下技术协议。作为合同的技术附件。一、总则1本技术协议适用于开封市****有限公司供热项目4x35t/h锅炉螺杆空压机的技术及有关要求。它提出了该设备的功能设计、结构、安装和试验等方面的技术要求。2本技术协议是最低限度的要求，并未对一切细节作出规定，也未充分引述有关标准和规范的条文。供方应保证提供符合本技术规范和有关最新工业标准的产品。3在签订合同之后，需方保留对本技术协议提出补充要求和修改的权力，供方应承诺予以配合。如提出修改，具体项目和条件由供、需双方商定。24本技术协议所使用的标准如与供方所执行的标准发生矛盾时，按较高标准执行。5供方对整套设备和配套辅助系统设备负有全责。既包括分包（或采购）的产品。二、工程概况2.1本工程供热项目4x35t/h循环流化床锅炉全厂压缩空气集中统一考虑，其中包括：气力除灰输送用压缩空气；布袋除尘器用压缩空气；锅炉检修、点火用气及其它杂用气。2.2本工程选用风冷双螺杆压缩机3台，排气量24m3/min，压力0.8MPa；无热再生吸附式干燥器3台；T级过滤器3台；A级过滤器3台；2m³/8kg稳压罐3台；配电柜1台；管路阀门及排风罩3套；空压机变频启动柜3台；8m³/8KG储气罐2台；。2.3，本工程不包含安装。三、设计条件与使用条件.1系统概况本期工程锅炉容量：4×35t／h循环流化床锅炉2气象特征与环境条件气温最热月（7月）平均气温：27.1℃3最冷月（1月）平均气温：－0.5℃年平均气温：14℃绝对最高气温：42.9℃绝对最低气温：－16℃湿度逐月平均相对湿度：63.7~85%风最大风速：11.0m/s历年平均风速：3.3m/s全年主导风向：东北风雨雪年平均降水量：670㎜日最大降水量：69.9㎜最大积雪厚度：11㎝大气压年平均气压：100.7Kpa其他因素地震基本烈度：里氏7度防震裂度：里氏8度海拔高度74.3m3用户及地址用户：开封市****有限公司4地址：开封市***号4操作时间年操作日300天日操作小时24小时年操作小时7200小时四技术要求4.1基本规格：4.1.1汉钟风冷双螺杆空气压缩机AA6-132A,3台，排气量24m3/min，压力0.8MPa；电压380V/50HZ/3PH，电机的防护等级IP54，绝缘等级F级，变频启动;空压机采用联轴器连接。汉钟公司为台湾合资上市企业，股票代码为002158，具有生产资质，符合国家标准。4.1.2上海森虑牌无热再生吸附式干燥器3台，处理气量25m3/min，压力0.8MPa；上海森虑牌精密过滤器：T级过滤器3台，A级过滤器3台，处理气量28m3/min，压力0.8MPa；4.1.3上海申江稳压罐3台，容量2m3，压力0.8MPa；4.1.4低压配电柜1个；型号：GGD.，尺寸2200*800*600mm，颜色灰白色。4.1.5空压机房配套的管路阀门及排风罩3套。54.1.6和AA6-132A相配套的变频控制柜叁套尺寸2200*800*600mm，颜色灰白色。4.1.7变频控制柜和低压配电柜颜色必须一致，柜体高度和深度必须一致。4.1.8空压机控制系统必须在空压机内。4.1.9变频控制柜要求：变频器控制柜的面板需要显示出电机的电流、电压、频率并有故障信号灯。4.1.10变频器控制柜内要求加装电抗器。4.1.11空压机预留ModbusTCP标准协议接口。4.1.128m³/KG储气罐2台4.2性能要求4.2.13台汉钟风冷双螺杆空气压缩机。任何一台空压机均可任意设定为运行、运行备用、检修备用的运行方式。当运行的空压机发生故障或管网压力过低时备用空压机应自动启动。4.2.2汉钟3台螺杆式空气压缩机具有多台机组联锁控制功能，可选择(1).固定顺序(2).自动排序-依据运转时数-弹性运行,省电节能,安全高效4.2.3汉钟螺杆空气压缩机的传动装置采用联轴器连接，运行稳定。4.2.4汉钟螺杆空气压缩机应能自动加载、卸载和自动停车，自动启动和并列运行。64.2.5压缩空气经处理后的质量等级为ISO8573.1：污染物颗粒小于0.1微米，常压漏点在~20℃，油份小于0.01PPM；—20℃情况下，压缩空气中的水份不会结露析出。4.2...
