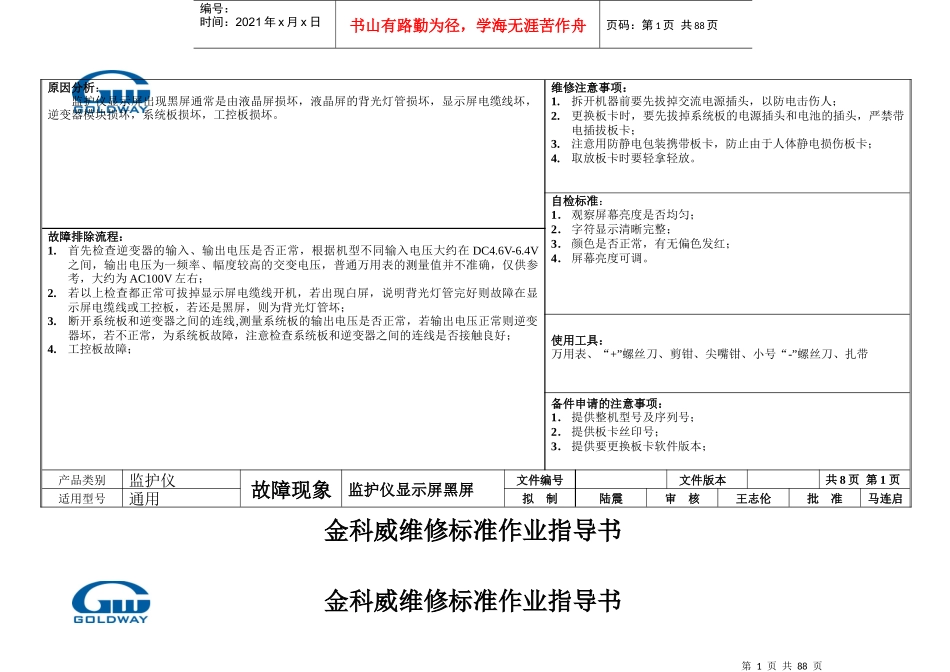

第1页共88页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共88页金科威维修标准作业指导书金科威维修标准作业指导书原因分析：监护仪显示屏出现黑屏通常是由液晶屏损坏，液晶屏的背光灯管损坏，显示屏电缆线坏，逆变器模块损坏，系统板损坏，工控板损坏。维修注意事项：1.拆开机器前要先拔掉交流电源插头，以防电击伤人；2.更换板卡时，要先拔掉系统板的电源插头和电池的插头，严禁带电插拔板卡；3.注意用防静电包装携带板卡，防止由于人体静电损伤板卡；4.取放板卡时要轻拿轻放。自检标准：1．观察屏幕亮度是否均匀；2．字符显示清晰完整；3．颜色是否正常，有无偏色发红；4．屏幕亮度可调。故障排除流程：1.首先检查逆变器的输入、输出电压是否正常，根据机型不同输入电压大约在DC4.6V-6.4V之间，输出电压为一频率、幅度较高的交变电压，普通万用表的测量值并不准确，仅供参考，大约为AC100V左右；2.若以上检查都正常可拔掉显示屏电缆线开机，若出现白屏，说明背光灯管完好则故障在显示屏电缆线或工控板，若还是黑屏，则为背光灯管坏；3.断开系统板和逆变器之间的连线,测量系统板的输出电压是否正常，若输出电压正常则逆变器坏，若不正常，为系统板故障，注意检查系统板和逆变器之间的连线是否接触良好；4.工控板故障；使用工具：万用表、“+”螺丝刀、剪钳、尖嘴钳、小号“-”螺丝刀、扎带备件申请的注意事项：1．提供整机型号及序列号；2．提供板卡丝印号；3．提供要更换板卡软件版本；产品类别监护仪故障现象监护仪显示屏黑屏文件编号文件版本共8页第1页适用型号通用拟制陆震审核王志伦批准马连启第2页共88页第1页共88页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共88页金科威维修标准作业指导书原因分析：监护仪显示屏白屏通常由工控板、显示屏电缆线、液晶屏、系统板故障维修注意事项：1.拆开机器前要先拔掉交流电源插头，以防电击伤人；2.更换板卡时,要先拔掉系统板的电源插头和电池的插头，严禁带电插拔板卡；3.注意用防静电包装携带板卡，防止由于人体静电损伤板卡；4.取放板卡时要轻拿轻放。自检标准：1.观察屏幕亮度是否均匀；2.字符显示清晰完整；3.颜色是否正常，有无偏色发红；4.屏幕亮度可调。故障排除流程：1.更换显示屏电缆线；2.更换工控板；3.更换系统板；4.更换液晶屏；使用工具：万用表、“+”螺丝刀、剪钳、尖嘴钳、小号“-”螺丝刀、扎带备件申请的注意事项：1.提供整机型号及序列号；2.提供板卡丝印号；3.提供要更换板卡软件版本；产品类别监护仪故障现象监护仪显示屏白屏文件编号文件版本共8页第2页适用型号通用拟制陆震审核王志伦批准马连启原因分析：监护仪花屏通常由工控板、系统板、显示驱动板、显示屏电缆线、液晶屏故障引起；维修注意事项：1.拆开机器前要先拔掉交流电源插头，以防电击伤人；2.更换板卡时，要先拔掉系统板的电源插头和电池的插头，严禁带电插拔板卡；3.注意用防静电包装携带板卡，防止由于人体静电损伤板卡；4.取放板卡时要轻拿轻放。自检标准：1.观察屏幕亮度是否均匀；2.字符显示清晰完整；3.颜色是否正常，有无偏色发红；4.屏幕亮度可调。故障排除流程：1.更换工控板；2.更换系统板；3.更换显示屏电缆线；4.显示驱动板（UT4000A、UT4000APro和UT6000A）；5.更换液晶屏；使用工具：万用表、“+”螺丝刀、剪钳、尖嘴钳、小号“-”螺丝刀、扎带备件申请的注意事项：1.提供整机型号及序列号；2.提供板卡丝印号；3.提供要更换板卡软件版本；产品类别监护仪故障现象监护仪显示屏花屏文件编号文件版本共8页第3页适用型号通用拟制陆震审核王志伦批准马连启第3页共88页第2页共88页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共88页金科威维修标准作业指导书金科威维修标准作业指导书原因分析：显示屏暗通常由背光灯管、逆变器、系统板故障引起维修注意事项：1.拆开机器前要先拔掉交流电源插头，以防电击伤人；2.更换板卡时，要先拔掉系统板的电源插头和电池的插头，严禁带电插拔板卡；3.注意用防静电包装携带板卡，防止由于人体静电损伤板卡；4.取放板卡时要轻...
