道路施工组织设计(doc 50页)VIP免费

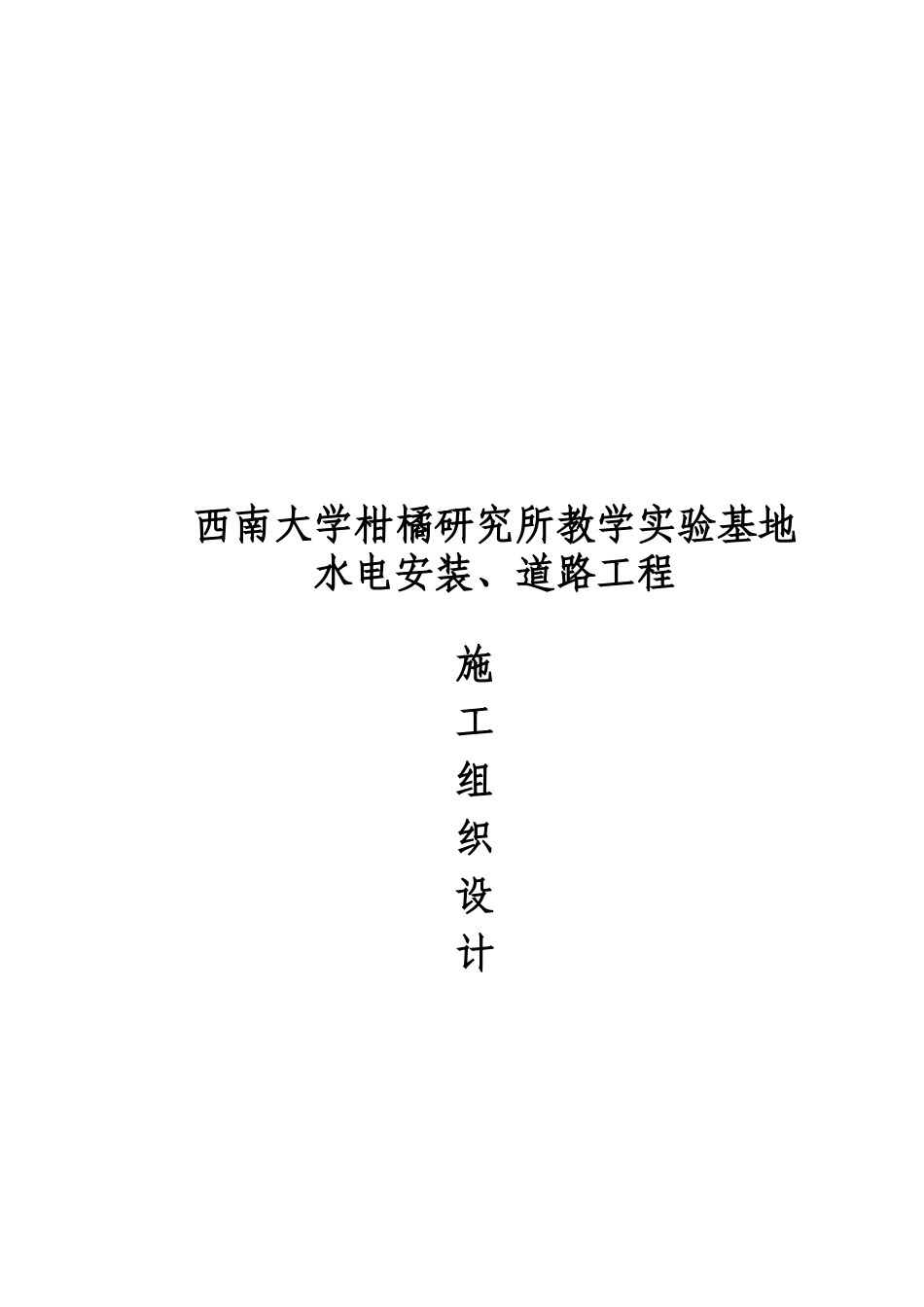

道路施工组织设计(doc 50页)_第1页
1/60
道路施工组织设计(doc 50页)_第2页
2/60
道路施工组织设计(doc 50页)_第3页
3/60
西南大学柑橘研究所教学实验基地水电安装、道路工程施工组织设计第2页共60页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共60页编制单位:重庆市涪陵第二建筑总公司编制日期:2010年7月7日第一章编制依据(一)、相关文件1、根据北京中华建规划设计研究院有限公司,2009年12月设计的图纸《西南大学柑橘研究教学实验基地建设工程设计施工图》;资质等级与证书编号:010502-S编制。(二)、本工程采用的施工技术标准、规范和验评标准1、《城市道路路基施工及验收规范》(CJJ44-91);2、《城镇道路工程施工与质量验收规范》(CJJ1-2008);3、《公路路面基层施工技术规范》(JTJO34-2002);4、《公路土工合成材料应用技术规范》(JTJ/T019-98);5、《埋地硬聚氯乙烯排水管道工程技术规程》(CECS122:2001);6、《给水排水管道工程施工及验收规范》(GB50268-2008);7、《工程测量规范》(GB50026-2007)第3页共60页第2页共60页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共60页8、《建筑电气工程施工质量验收规范》GB50303-20029、重庆市建设委员会颁发的有关安全、质量及文明施工等文件。第二章工程概况(一)、工程简介1.项目名称、规模、工期(1)、工程名称:西南大学柑橘研究教学实验基地水电安装、道路建设工程。(2)、建设单位:中国农业科学院柑橘研究所(西南大学柑橘研究所)。(3)、建设地点:重庆市北碚区歇马柑橘研究所。(4)、结构类型:道路、给水、强电。(5)、工期:工程开工时间为2010年7月9日,工程竣工时间为2010年10月9日;工程工期为90日历天。2.工程范围及主要内容西南大学柑橘研究教学实验基地水电安装与道路建设工程工程范围:(1)、道路工程:Ⅰ、II段(不含路肩石)车行道,全长706米,II段人行道,全长155米。第4页共60页第3页共60页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共60页(2)、给水工程。(3)、电气工程:电施分段(三)地埋YJV185mm²电缆100米;电施分段(一)的电力线路(但不含地埋YJV185mm²电缆150米;YJV95mm²电缆150米;YJV35mm²电缆120米;另增加YJV35mm²架空电缆100米)。第三章工程内容第一节、道路工程1.1、设计原则及标准①、本片区道路级别为柑橘研究所园区主干道、园区人行便道,使用年限为20年。②、地震基本烈度为6度。③、路槽底面土基设计回弹模量不小于20Mpa。④、当路面板厚≦20cm时,抗折强度为4.0Mp;;当路面板厚>20cm时,抗折强度为4.5Mpa。⑤、水泥混凝土略面纵缝间距根据道路宽度按3.0-3.5m确定,横缝间距按6.0m确定。⑦、胀缝在邻接固定构筑物、与柔性略面相处、板厚改面断面处均应设第5页共60页第4页共60页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共60页置用胀缝。与构筑物相接处的胀缝,根据温度设置2条。1.2、横断面设计园区主干道标准段宽有4米、3.5米二种形式;人行便道标准段宽有1.2米一种形式。路面横坡为单坡1.5%双坡2%。路拱采用直线接抛物线形路拱。1.3、道路路面结构如下:(从上至下)混凝土车行道人行道1、20cm厚c30混凝土面层1、10厚25砼2、30cn厚砼水温层2、20厚片石垫层3、路基压实压实系数>0.943、素土夯实1.4、道路施工说明:①、路基路基压实:挖方路基路槽以下0-30cm范围内压实度不低于94%填方路基路槽以下0-80cm压实不低于91%,80cm以下压实度不低于90%。②、路基基层施工技术要求:7天抗压强度(Mpa)≥3.0第6页共60页第5页共60页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共60页压实度(%)≥94集料压碎值(%)≤301.5、压实填土的填料①、级配良好的砂土或碎石土。②、以碎石、卵石做填料时,分层夯实时其最大粒径不大于400mm,分层压实时其最大粒径不大于200mm。③、以粉质土、粉土作填料时,其含水量为最优含水量,可采用击试实验确定。④、不使用淤泥、耕土、冻土,膨胀性土以及有机质量含量大于5%的图;⑤、不使用建筑垃圾。1.6、压实填土的施工,符合下列规定①、铺填料前,应清除或处理场地内填土层底面以下的耕土和软弱土层;②、分层填料的...
