郑州兴城建筑办公楼结构设计计算书VIP免费

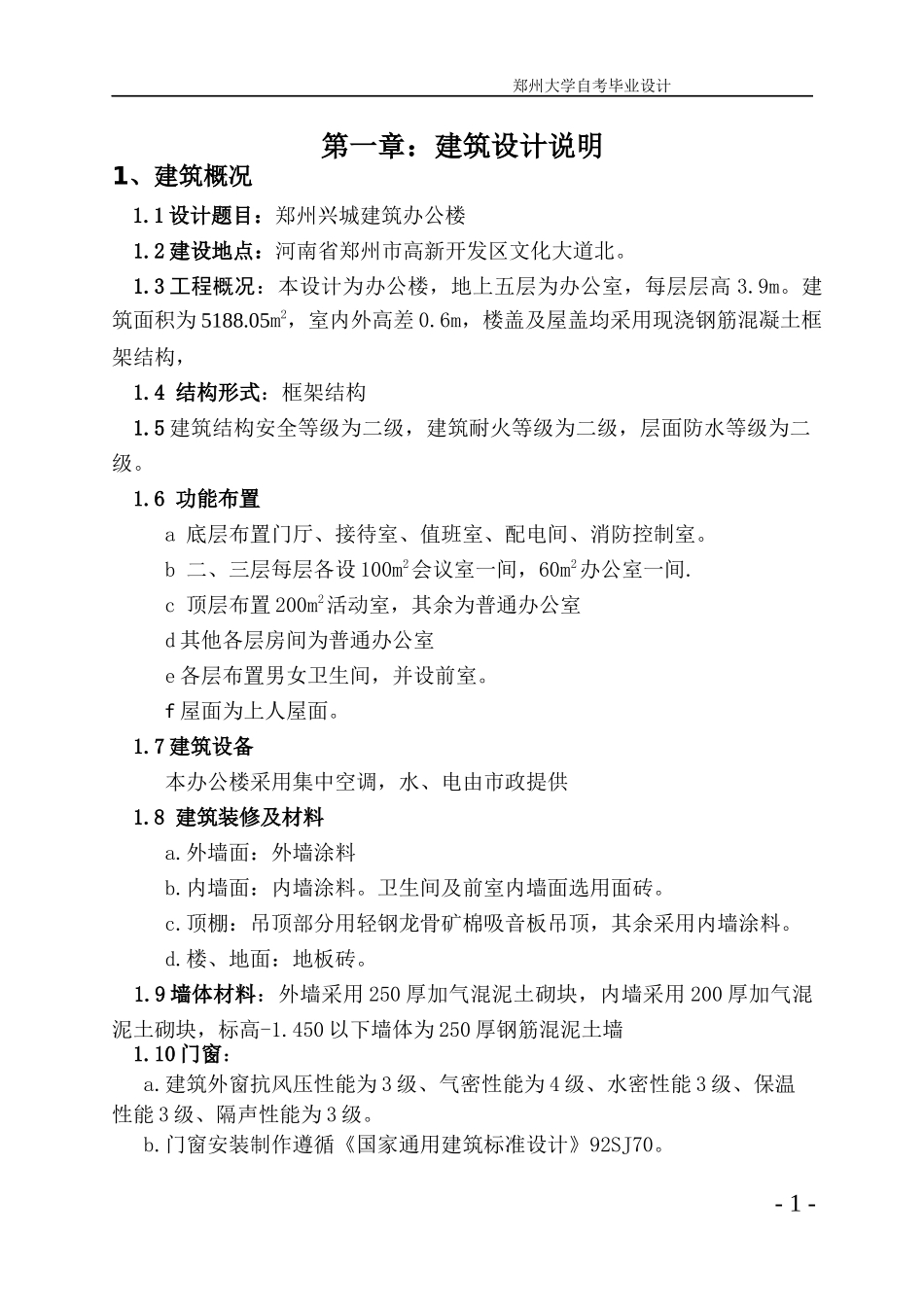

郑州大学自考毕业设计第一章：建筑设计说明1、建筑概况1.1设计题目：郑州兴城建筑办公楼1.2建设地点：河南省郑州市高新开发区文化大道北。1.3工程概况：本设计为办公楼，地上五层为办公室，每层层高3.9m。建筑面积为5188.05m2，室内外高差0.6m，楼盖及屋盖均采用现浇钢筋混凝土框架结构，1.4结构形式：框架结构1.5建筑结构安全等级为二级，建筑耐火等级为二级，层面防水等级为二级。1.6功能布置a底层布置门厅、接待室、值班室、配电间、消防控制室。b二、三层每层各设100m2会议室一间，60m2办公室一间.c顶层布置200m2活动室，其余为普通办公室d其他各层房间为普通办公室e各层布置男女卫生间，并设前室。f屋面为上人屋面。1.7建筑设备本办公楼采用集中空调，水、电由市政提供1.8建筑装修及材料a.外墙面：外墙涂料b.内墙面：内墙涂料。卫生间及前室内墙面选用面砖。c.顶棚：吊顶部分用轻钢龙骨矿棉吸音板吊顶，其余采用内墙涂料。d.楼、地面：地板砖。1.9墙体材料：外墙采用250厚加气混泥土砌块，内墙采用200厚加气混泥土砌块，标高-1.450以下墙体为250厚钢筋混泥土墙1.10门窗：a.建筑外窗抗风压性能为3级、气密性能为4级、水密性能3级、保温性能3级、隔声性能为3级。b.门窗安装制作遵循《国家通用建筑标准设计》92SJ70。-1-郑州大学自考毕业设计2.设计资料：2.1建筑要求：总面积5188.05m2左右，主体建筑5层，层高3.9米。2.2结构要求：钢筋混凝土框架结构，墙体采用预压蒸气混凝土砌块，现浇钢筋混凝土楼板。2.3建设场地工程地质概况A、地形、地貌：拟建场地地貌属山前冲积平原。B、地质构成：根据岩土工程勘察报告，按底层de成因、时代及物理力学性质差异，勘探深度范围内从上到下场地地质构成如下：a）耕土：层厚0.40-0.70m；b）粉质粘土，层厚3.20-3.70m，承载力标准值fk=160Kpa；c）粉质粘土，层厚0-2.50m，承载力标准值fk=170Kpa；d)粉质粘土，层厚3.60-4.60m，承载力标准值fk=200Kpa。C、水文概况：场地地下水类型为孔隙潜水，勘察期间测得地下水位埋深4.50m，场地水位年变幅1.0-1.5m。D、岩土工程评价根据地质勘察结果，场地地形平坦，由于场区地基土层层面坡度均小于10%，地基土de物理力学性能差异不大，因此地基属均匀性地基。郑州地区属非自重湿陷性黄土地区。3、建筑细部设计（1）建筑热工设计应做到因地制宜，保证室内基本de热环境要求，发挥投资de经济效益。（2）建筑体型设计应有利于减少空调与采暖de冷热负荷，做好建筑围护结构de保温和隔热，以利节能。（3）采暖地区de保温隔热标准应符合现行de《民用建筑节能设计标准》de规定。（4）室内应尽量利用天然采光。（5）为满足防火和安全疏散要求，设有二部楼梯。（6）墙身做法墙体为加气混凝土砌块。用M5混合砂浆砌筑。内粉刷为20mm厚水泥砂浆打底，做水泥内墙面，做水刷石外墙面。-2-郑州大学自考毕业设计（7）楼面做法楼板顶面为大理石面层，水泥砂浆擦缝，30mm厚1：3干硬性水泥砂浆和水泥浆丝打底找平，楼板厚120mm。楼板底面为15mm厚水泥砂浆打底，刷内墙涂料。（8）屋面做法板底15mm厚抹灰，120mm厚现浇钢筋混凝土板，40mm厚水泥石灰焦渣砂浆找坡层，15mm厚水泥砂浆找平层，冷底子油一道上铺SBS防水卷材二道，30mm厚C20细石混凝土防水。（9）门窗做法门厅处为塑钢门，其余为铝合金推拉窗、木门。第二章结构设计说明1、结构方案选取1.1竖向承重体系选取选择合理de抗侧力结构体系，进行合理de结构或构件布置，使之具有较大de抗侧刚度和良好de抗风、抗震性能，是结构设计de关键。同时还须综合考虑建筑物高度、用途、经济及施工条件等因素。常见de竖向承重体系包括砖混结构体系、框架结构体系、剪力墙结构体系、框架-剪力墙结构体系及筒体结构体系等。框架结构体系：由梁、柱构件通过节点连接而成，其具有建筑平面布置-3-郑州大学自考毕业设计灵活、造型活泼等优点，可以形成较大de使用空间，易于满足多功能de使用要求。在结构受力性能方面，框架结构属于柔性结构，自振周期长，地震反应较小，经合理设计可具有较好de延性性能。其缺点是结构de抗侧刚度较小，在地震作用下侧向位移较大。本设计为五层de多层结构，根据办...
