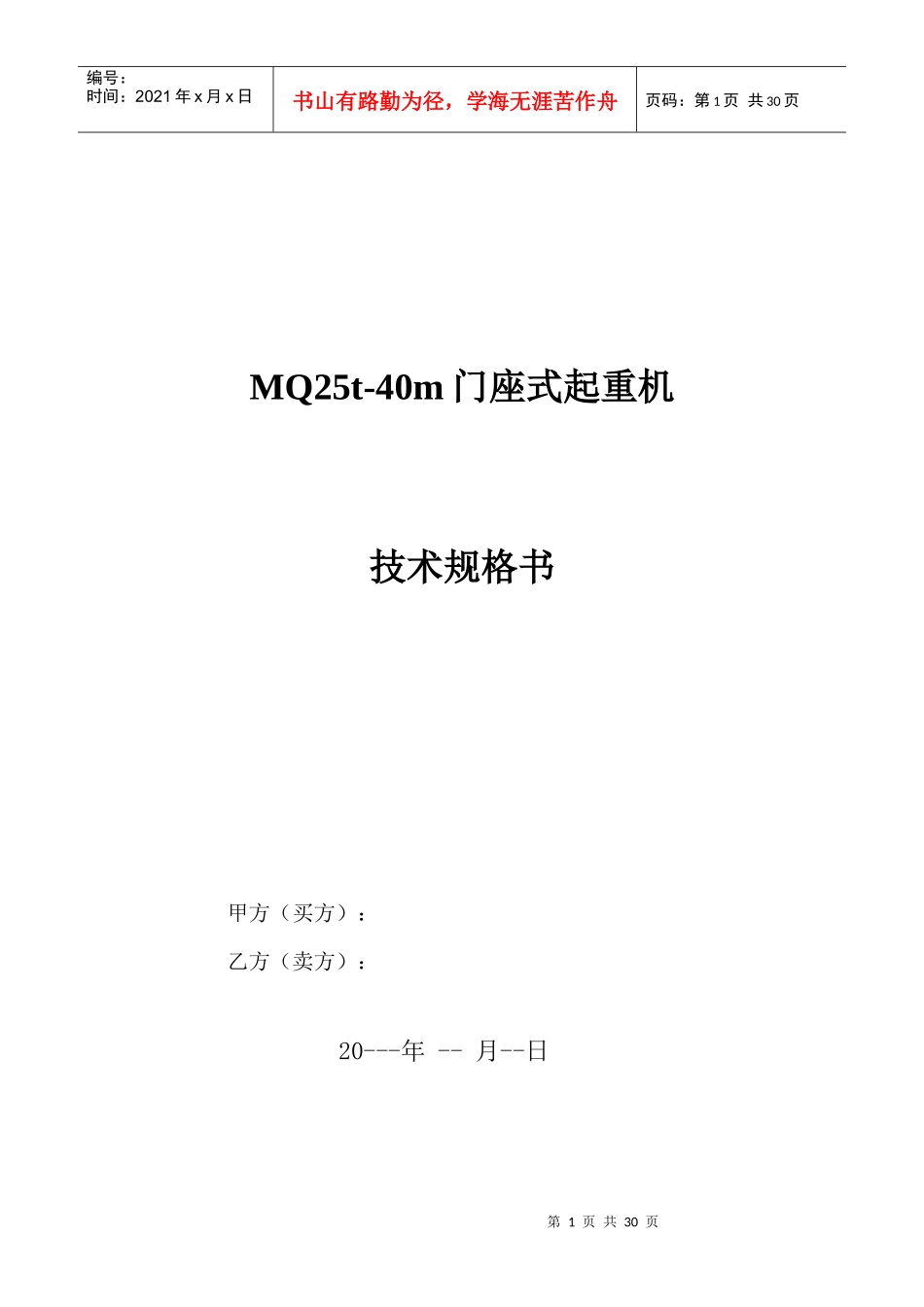

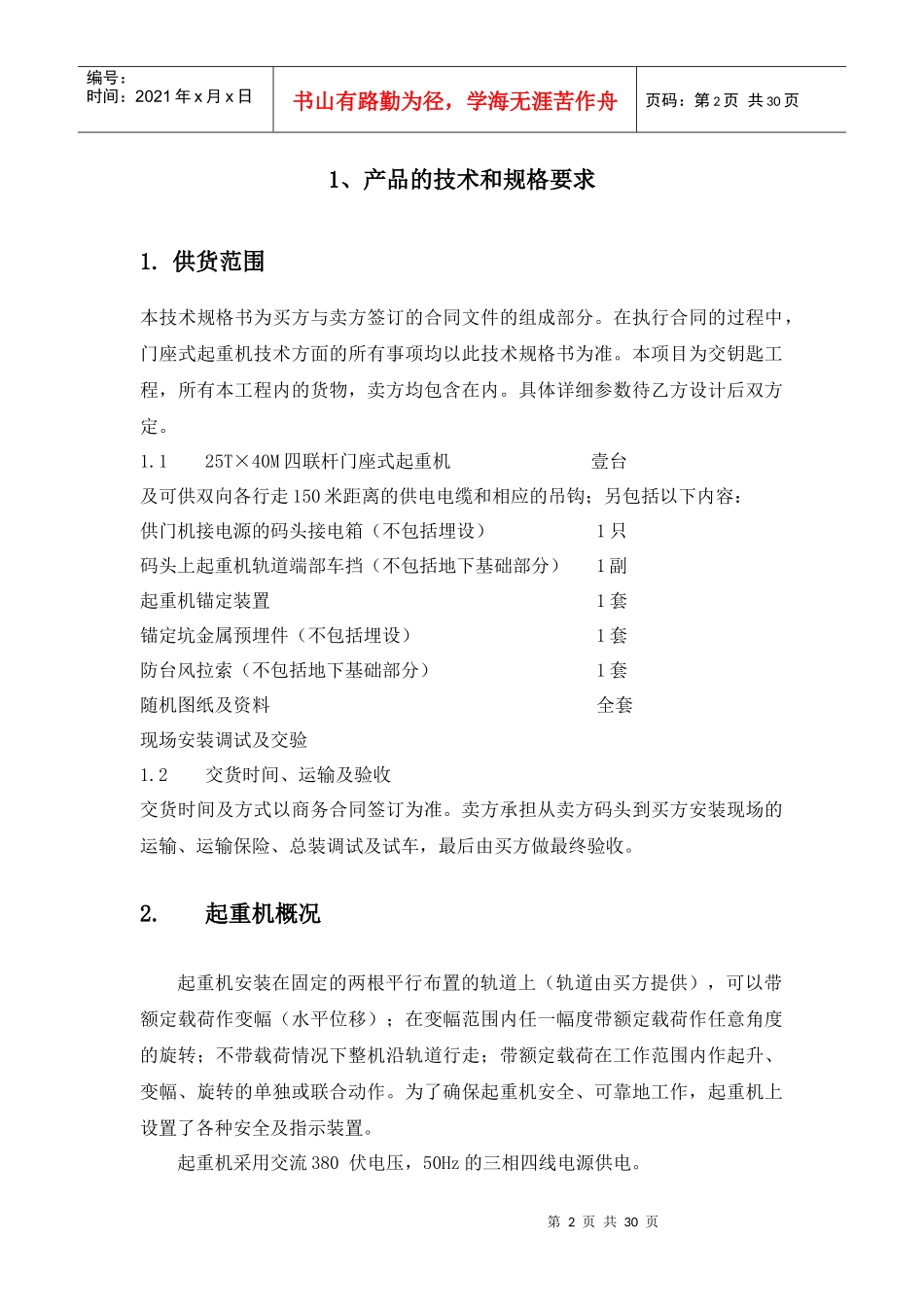

第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共30页MQ25t-40m门座式起重机技术规格书甲方（买方）：乙方（卖方）：20---年--月--日第2页共30页第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共30页1、产品的技术和规格要求1.供货范围本技术规格书为买方与卖方签订的合同文件的组成部分。在执行合同的过程中，门座式起重机技术方面的所有事项均以此技术规格书为准。本项目为交钥匙工程，所有本工程内的货物，卖方均包含在内。具体详细参数待乙方设计后双方定。1.125T×40M四联杆门座式起重机壹台及可供双向各行走150米距离的供电电缆和相应的吊钩；另包括以下内容：供门机接电源的码头接电箱（不包括埋设）1只码头上起重机轨道端部车挡（不包括地下基础部分）1副起重机锚定装置1套锚定坑金属预埋件（不包括埋设）1套防台风拉索（不包括地下基础部分）1套随机图纸及资料全套现场安装调试及交验1.2交货时间、运输及验收交货时间及方式以商务合同签订为准。卖方承担从卖方码头到买方安装现场的运输、运输保险、总装调试及试车，最后由买方做最终验收。2.起重机概况起重机安装在固定的两根平行布置的轨道上（轨道由买方提供），可以带额定载荷作变幅（水平位移）；在变幅范围内任一幅度带额定载荷作任意角度的旋转；不带载荷情况下整机沿轨道行走；带额定载荷在工作范围内作起升、变幅、旋转的单独或联合动作。为了确保起重机安全、可靠地工作，起重机上设置了各种安全及指示装置。起重机采用交流380伏电压，50Hz的三相四线电源供电。第3页共30页第2页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共30页起重机具有总体设计合理，性能参数合理，先进、可靠的特点；起重机主体结构有足够的强度、刚度和稳定性，以及有充分的抗疲劳强度；在正常情况下不会产生过大的摇动和变形；机构布局合理，传动平稳，噪音低；操作方便灵活、准确，维修方便等特点。3.标准和规范除非本规格书另有规定，起重机的设计、制造、安装和调试均是符合下列最新版本的标准规范。GB3811-2008《起重机设计规范》GB6067-85《起重机械安全规格》GB5905-86《起重机械试验规程和程序》GB50256-96《电气装置安装施工验收规范》CB/T8504-95《修造船厂门座起重机技术规定》GB3811-83《起重机电控设备》GB/T14405《通用桥式和门式起重机司机室技术条件》GB10183-88《桥式和门式起重机制造及轨道安装公差》GB164-88《起重机缓冲器》GB5905-86《低压电器基本标准》GB50278-98《起重设备安装工程施工及验收规范》GB5905-86《控制电器设备的操作件标准运动方向》GB10051.1-5-88《起重吊钩》ZBK26008-89《YZR系列起重及冶金用绕线转子三相异步电动机技术条件》欧洲搬运工程协会FEM美国ASTM美国AGMA国际电工委员会IEC瑞典工业标准SIS或美国钢结构涂装委员会（SSPC）美国焊接学会AWS计量单位：国际单位制ISO第4页共30页第3页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共30页质量控制体系：国际标准化组织ISO9001随机提供资料及图纸使用文字是为中文。本标准未提及部分按照国家最新标准。4.起重机各机构的工作级别4.1各机构工作级别机构名称工作级别载荷状态利用等级起升机构M5L3T5回转机构M5L3T5变幅机构M5L3T5运行机构M5L2T54.2起重机抗倾覆稳定性符合GB3811-83的有关规定。5.自然条件与主要技术参数5.1自然条件风速：工作风速20m/s非工作风速55m/s气温：最高气温40℃最低气温-5℃湿度：平均相对湿度67％最大相对湿度80％地震烈度水平地震加速度为0.1g（相当于7度）5.2主要技术参数*1、起重量25T*2、轨距6M*3、起重量及幅度25T/16-26M，10T/16-40M第5页共30页第4页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共30页*4、起升高度轨上30M轨下6M*5、起重机尾部回转半径≤8M*6、门架净空高度6M*7、最大轮压≤200KN*8、机构速度主起升米/分10t
