通风系统施工方案及验收规范VIP免费

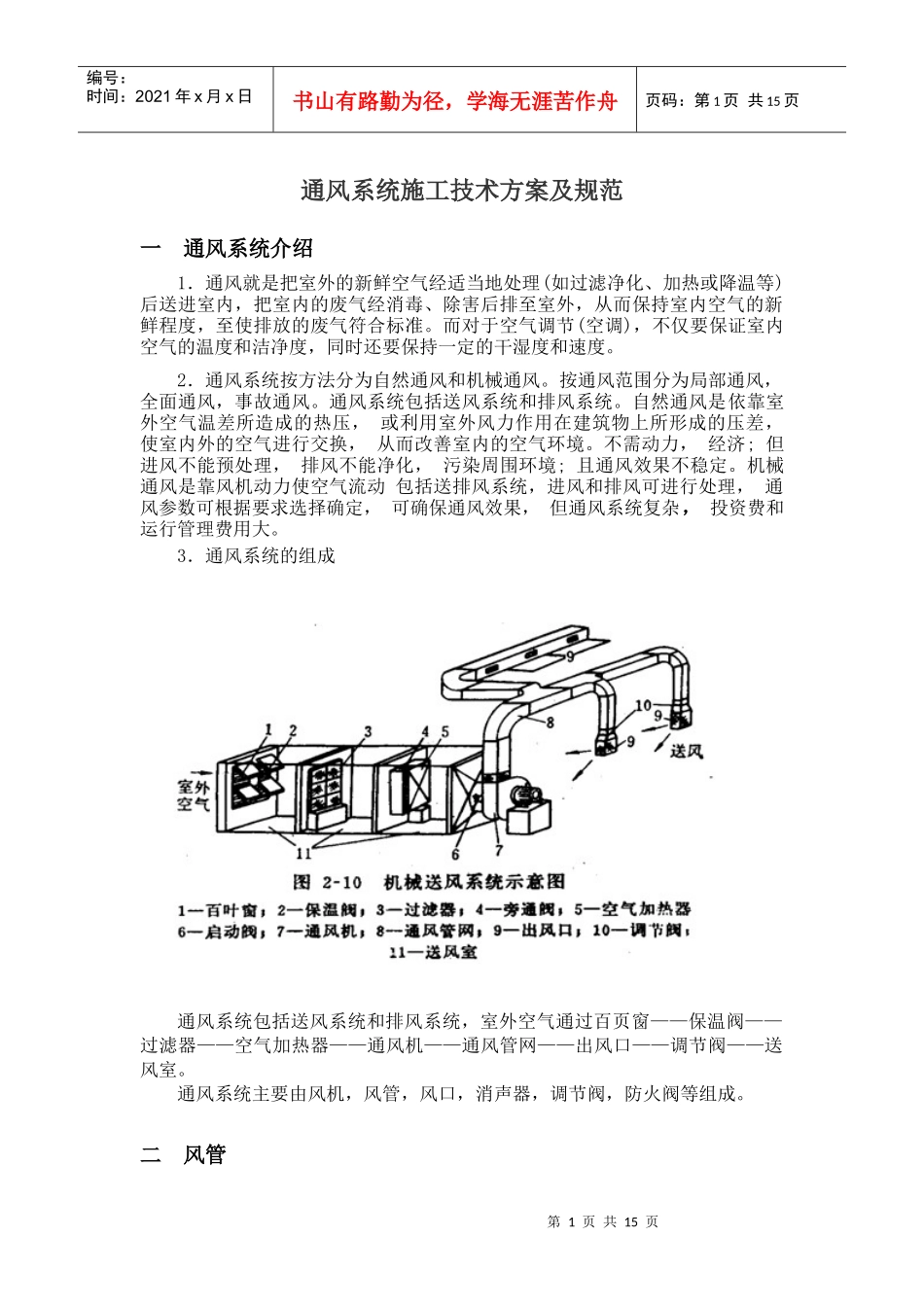

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页通风系统施工技术方案及规范一通风系统介绍1．通风就是把室外的新鲜空气经适当地处理(如过滤净化、加热或降温等)后送进室内，把室内的废气经消毒、除害后排至室外，从而保持室内空气的新鲜程度，至使排放的废气符合标准。而对于空气调节(空调)，不仅要保证室内空气的温度和洁净度，同时还要保持一定的干湿度和速度。2．通风系统按方法分为自然通风和机械通风。按通风范围分为局部通风，全面通风，事故通风。通风系统包括送风系统和排风系统。自然通风是依靠室外空气温差所造成的热压，或利用室外风力作用在建筑物上所形成的压差，使室内外的空气进行交换，从而改善室内的空气环境。不需动力，经济;但进风不能预处理，排风不能净化，污染周围环境;且通风效果不稳定。机械通风是靠风机动力使空气流动包括送排风系统，进风和排风可进行处理，通风参数可根据要求选择确定，可确保通风效果，但通风系统复杂，投资费和运行管理费用大。3．通风系统的组成通风系统包括送风系统和排风系统，室外空气通过百页窗——保温阀——过滤器——空气加热器——通风机——通风管网——出风口——调节阀——送风室。通风系统主要由风机，风管，风口，消声器，调节阀，防火阀等组成。二风管第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页通风管道的几种分类1.我国目前常用的风管种类1镀锌薄钢板风管，2无机玻璃钢风管，3复合玻纤板风管。2.三种风管的基本特点镀锌薄钢板风管:最早使用的风管之一,采用镀锌薄钢板制作,，有易生锈,无保温和消声功能,制作安装周期长的特点。无机玻璃钢风管:较新的风管类型,采用玻璃纤维增强无机材料制作,无保温和消声性能,制作安装周期长。复合玻纤板风管:近年最新的风管类型,以离心玻纤板为基材,内复玻璃丝布,外复防潮铝箔布，用专用防火粘接剂复合干燥后,再经切割、开槽、粘结加固等工艺而制成，玻镁风管就属于复合玻纤板一种，具有消声、保温、防火、防潮、漏风量小、材质轻、易施工、节省安装空间、使用寿命长、经济适用等优点。3.三种风管的性能比较（1）消声性能：镀锌薄钢板风管，无消声性能。无机玻璃钢风管也无消声性能，复合玻纤板风管:其管壁是一种多孔性吸声材料,对中、高频声波具有良好的吸声效果,是一个很好的管式*,可以消除来自空调设备的一次噪声及阀体、管件等处产生的二次噪声,随着管道的延长,效果更为明显。（2）保温性能镀锌薄钢板风管:导热系数很大,无保温性能,必须另外加包保温层及保护层。无机玻璃钢风管也无保温性能。复合玻纤板风管:导热系数小(平均温度24℃时是0.029W/m＆#183;K,70℃时是0.04W/m＆#183;K),特别是外表复合铝箔布具有很高的热反射能力。因其风管壁即为保温层,管道采用榫接、T型内框架对接和铁皮插接(或外法兰连接),使整个风管各部位保温均匀,无冷桥现象产生,具有良好的保温绝热性能。（3）防火性能镀锌薄钢板风管:不燃,但其保温层是否燃烧要依材质而定,通常要选用离心玻璃棉等不燃保温材料。无机玻璃钢风管:同镀锌薄钢板风管。复合玻纤板风管:以不燃性玻璃纤维棉板为基材,采用阻燃性粘合剂,将铝箔布和玻璃丝布分别复合在基材的两侧,因而成品风管属不燃材料,具有良好的防火性能。（4）施工安装镀锌薄钢板风管:管道较重,制作、安装周期长,管道尺寸及走向变更时费工费事。保温层在风管安装好后现场安装,工序繁琐,在风管法兰处保温厚度不易保证或无保温，其寿命一般为5年～10年。复合玻纤板风管:管道轻巧,安装速度快,由于集管道和保温层于一体,可一次性完成安装程序，寿命可长达10年～30年。风管是通风系统中的重要组成部分，也是通风安装工程施工图预算的主要部分。通风管道(即风管)按形状可分为圆形风管和矩形风管两大类，按使用材料分为玻璃钢风管、镀锌钢板风管和复合玻纤板风管。1.1玻璃钢风管作为一种较早的风管，与早前的铁皮风管相比，具有耐腐蚀、强度高、使用寿命长等优点。但也存在着很多的缺点与不便，已被淘汰使用。1.2镀锌钢板为目前国内通风空调管道主要用的材料，管道外有时覆...
