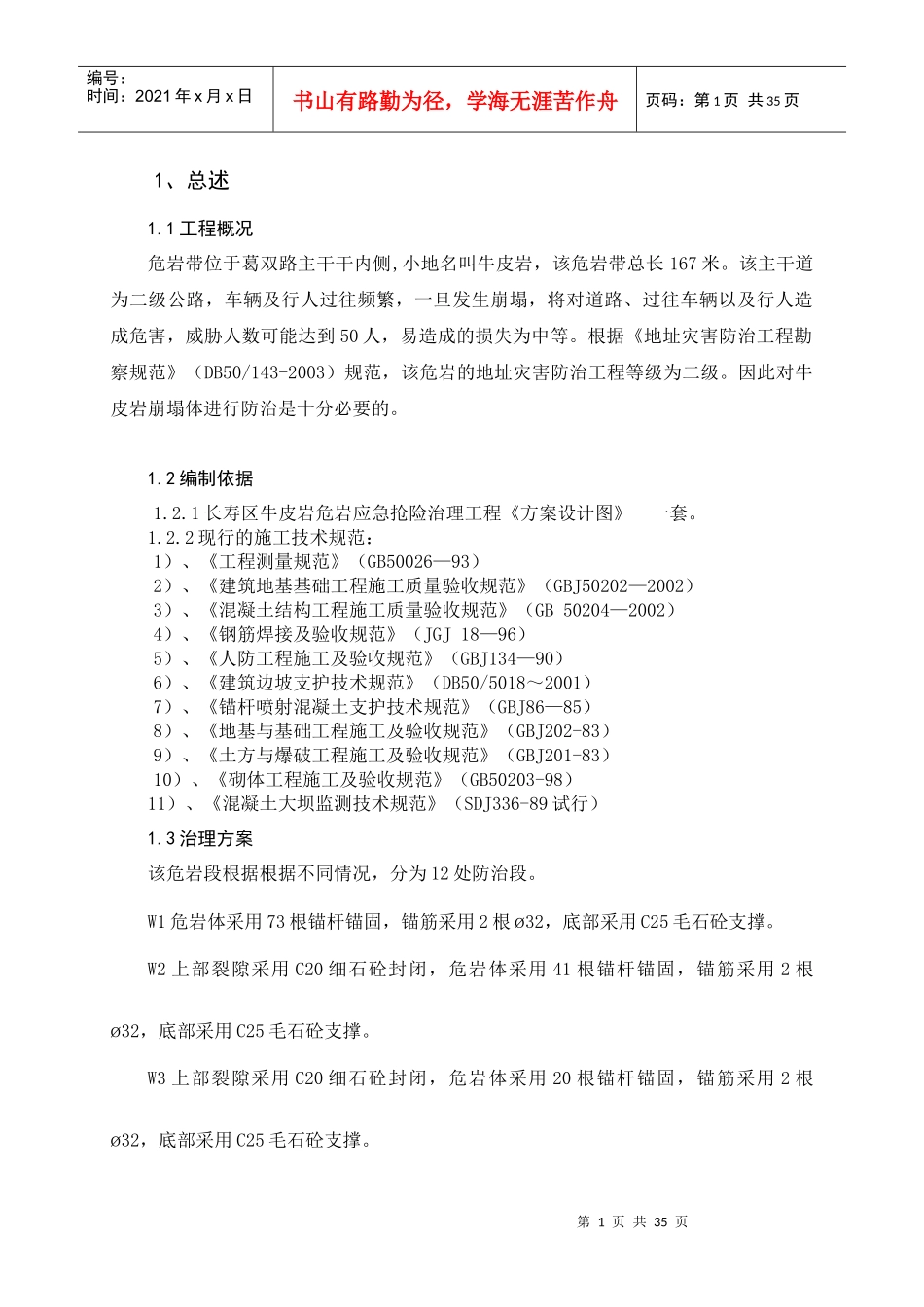

第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共35页1、总述1.1工程概况危岩带位于葛双路主干干内侧,小地名叫牛皮岩，该危岩带总长167米。该主干道为二级公路，车辆及行人过往频繁，一旦发生崩塌，将对道路、过往车辆以及行人造成危害，威胁人数可能达到50人，易造成的损失为中等。根据《地址灾害防治工程勘察规范》（DB50/143-2003）规范，该危岩的地址灾害防治工程等级为二级。因此对牛皮岩崩塌体进行防治是十分必要的。1.2编制依据1.2.1长寿区牛皮岩危岩应急抢险治理工程《方案设计图》一套。1.2.2现行的施工技术规范：1）、《工程测量规范》（GB50026—93）2）、《建筑地基基础工程施工质量验收规范》（GBJ50202—2002）3）、《混凝土结构工程施工质量验收规范》（GB50204—2002）4）、《钢筋焊接及验收规范》（JGJ18—96）5）、《人防工程施工及验收规范》（GBJ134—90）6）、《建筑边坡支护技术规范》（DB50/5018～2001）7）、《锚杆喷射混凝土支护技术规范》（GBJ86—85）8）、《地基与基础工程施工及验收规范》（GBJ202-83）9）、《土方与爆破工程施工及验收规范》（GBJ201-83）10）、《砌体工程施工及验收规范》（GB50203-98）11）、《混凝土大坝监测技术规范》（SDJ336-89试行）1.3治理方案该危岩段根据根据不同情况，分为12处防治段。W1危岩体采用73根锚杆锚固，锚筋采用2根ø32，底部采用C25毛石砼支撑。W2上部裂隙采用C20细石砼封闭，危岩体采用41根锚杆锚固，锚筋采用2根ø32，底部采用C25毛石砼支撑。W3上部裂隙采用C20细石砼封闭，危岩体采用20根锚杆锚固，锚筋采用2根ø32，底部采用C25毛石砼支撑。第2页共35页第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共35页W4上部裂隙采用C20细石砼封闭，危岩体采用18根锚杆锚固，锚筋采用2根ø32，底部采用C25毛石砼支撑。W5清除附近危石，上部裂隙采用C20细石砼封闭，危岩体采用18根锚杆锚固，锚筋采用2根ø32，底部采用素砼封闭泥岩。W6上部裂隙采用C20细石砼封闭，危岩体采用39根锚杆锚固，锚筋采用2根ø32，底部采用C25毛石砼支撑。W7清除危岩。W8清除危岩。W9上部裂隙采用C20细石砼封闭，危岩体裂隙较发育，为加强整体性，采用格构锚固，20根锚杆锚固，锚筋采用2根ø32，底部采用C25毛石砼支撑。W10上部裂隙采用C20细石砼封闭，危岩体裂隙较发育，为加强整体性，采用格构锚固，20根锚杆锚固，锚筋采用2根ø32，底部采用C25毛石砼支撑。W11上部裂隙采用C20细石砼封闭，危岩体采用12根锚杆锚固，锚筋采用2根ø32，底部采用C25毛石砼支撑。W12清除危岩。1.4施工条件（1）交通条件本标段位于长寿区葛双路的牛皮岩，危岩下面是一条二级公路主干道，交通较为便利。（2）电力供应在施工现场距离三项电源较远，不满足施工需求。买15kw的发电机共生活用电和小型机具用电。大型空压机采用柴油型。（3）供水第3页共35页第2页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共35页抽取当地居民的饮用水保证工程施工用水。（4）通迅该工程所在地处于移动电话信号覆盖之内，以便与业主、监理、后方等外界联系。（5）施工用材料本标段供料较为方便，钢材、砂石料及水泥就近购。1.5主要工程数量表主要工程数量表序号项目名称单位工程量备注一锚杆锚杆（锚孔ф130、2ф32）m5904钢筋t73.28锚头C30砼m336.77锚头2cm厚钢板t24.52脚手架M24430.22模板M2928.2二格构钢筋t15.67C30砼m359.31模板M2309.83三清除、支撑、封闭清除危岩体m31510.15C25毛石砼支撑m3599.18支撑泄水孔个72支座石方开挖m3136.04C20细石砼m338.04四挂网喷射支付C25砼m378.36锚杆（锚孔ф90、1ф16）m734.4钢筋t7.46泄水孔m126五临时工程施工便道Km0.35施工线路Km1临时房屋搭建M2200青苗亩1永久征地亩1第4页共35页第3页共35页公司项目部项目经理项目总工程师项目副经理工程技术部质量安全部计划财务部物资设备部综合办公室编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共35页临时征地亩2道路防护m256六监测工程埋石点点3施工期间危岩变形监测点12...
