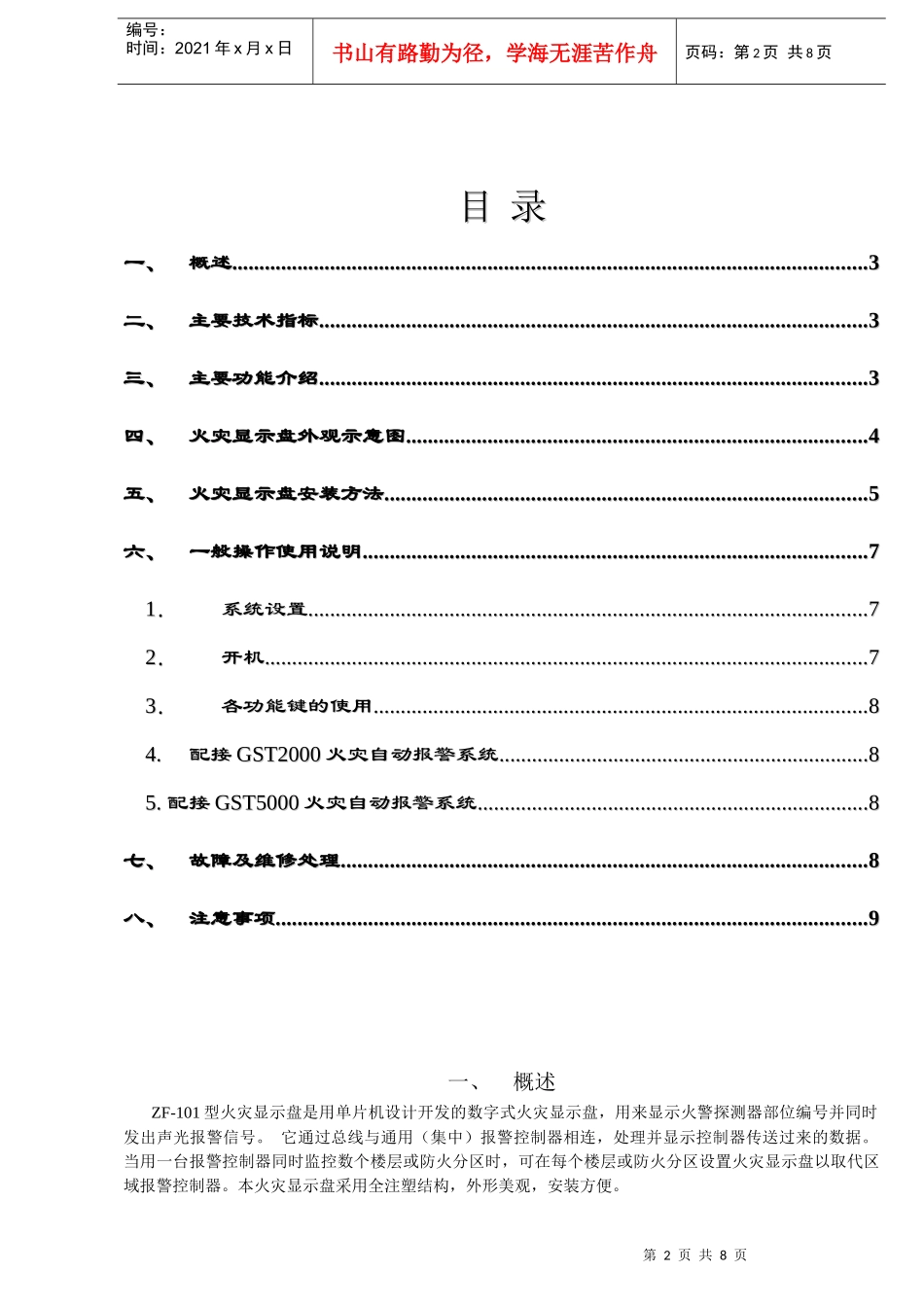

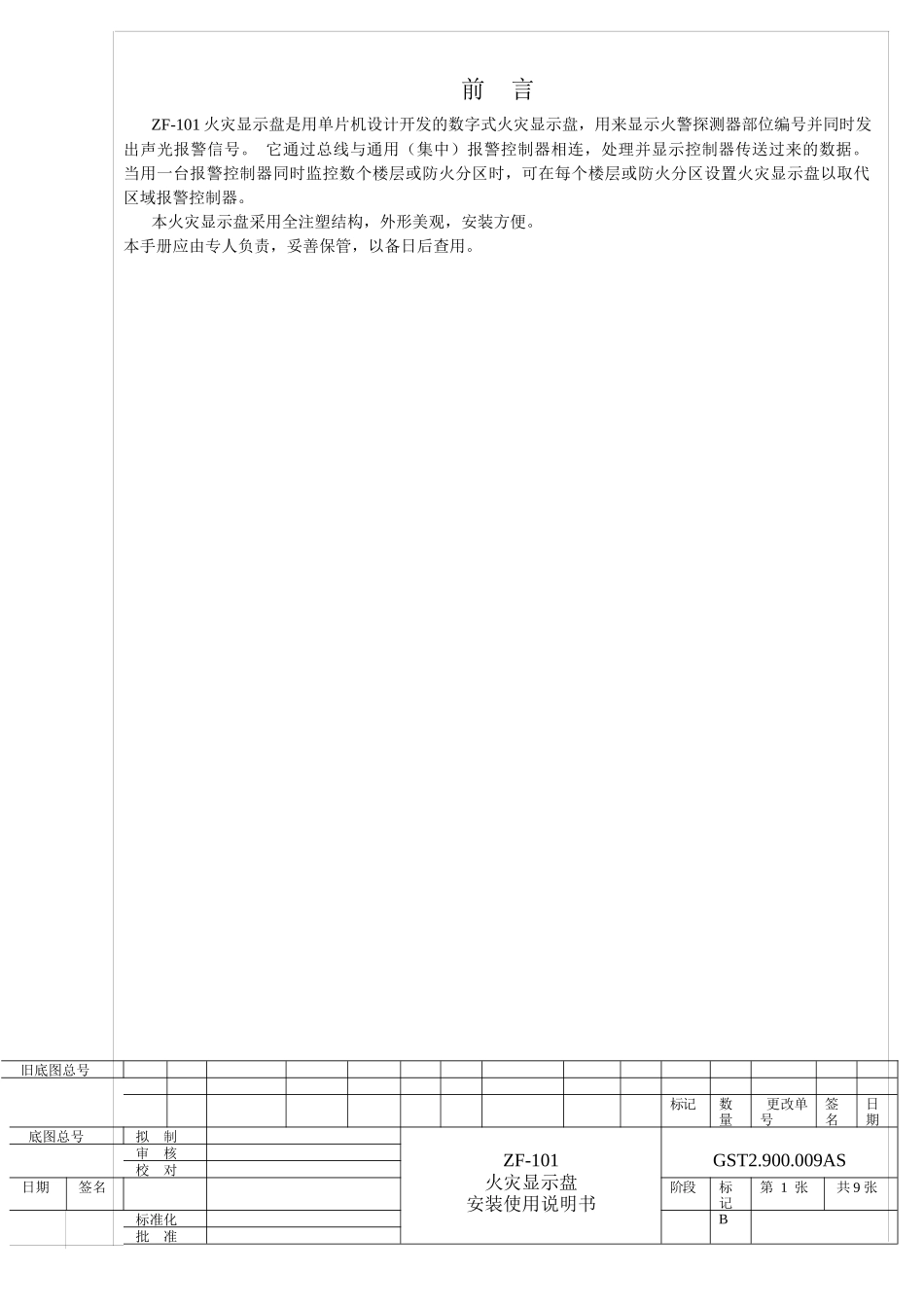

前言ZF-101火灾显示盘是用单片机设计开发的数字式火灾显示盘，用来显示火警探测器部位编号并同时发出声光报警信号。它通过总线与通用（集中）报警控制器相连，处理并显示控制器传送过来的数据。当用一台报警控制器同时监控数个楼层或防火分区时，可在每个楼层或防火分区设置火灾显示盘以取代区域报警控制器。本火灾显示盘采用全注塑结构，外形美观，安装方便。本手册应由专人负责，妥善保管，以备日后查用。旧底图总号标记数量更改单号签名日期底图总号拟制ZF-101火灾显示盘安装使用说明书GST2.900.009AS审核校对日期签名阶段标记第1张共9张标准化B批准第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页目录目录一、一、概述概述..........................................................................................................................................................................................................................................33二、二、主要技术指标主要技术指标..........................................................................................................................................................................................................33三、三、主要功能介绍主要功能介绍..........................................................................................................................................................................................................33四、四、火灾显示盘外观示意图火灾显示盘外观示意图..........................................................................................................................................................................44五、五、火灾显示盘安装方法火灾显示盘安装方法..................................................................................................................................................................................55六、六、一般操作使用说明一般操作使用说明..........................................................................................................................................................................................7711．．系统设置系统设置..............................................................................................................................................................................................................7722．．开机开机..............................................................................................................................................................................................................................7733．．各功能键的使用各功能键的使用......................................................................................................................................................................................884.4.配接配接GST2000GST2000火灾自动报警系统火灾自动报警系统........................................................................................................................................885.5.配接配接GST5000GST5000火灾自动报警系统火灾自动报警系统................................................................................................................................................88七、七、故障及维修处理故障及维修处理..................................................................................................................................................................................................88八、八、注意事...
