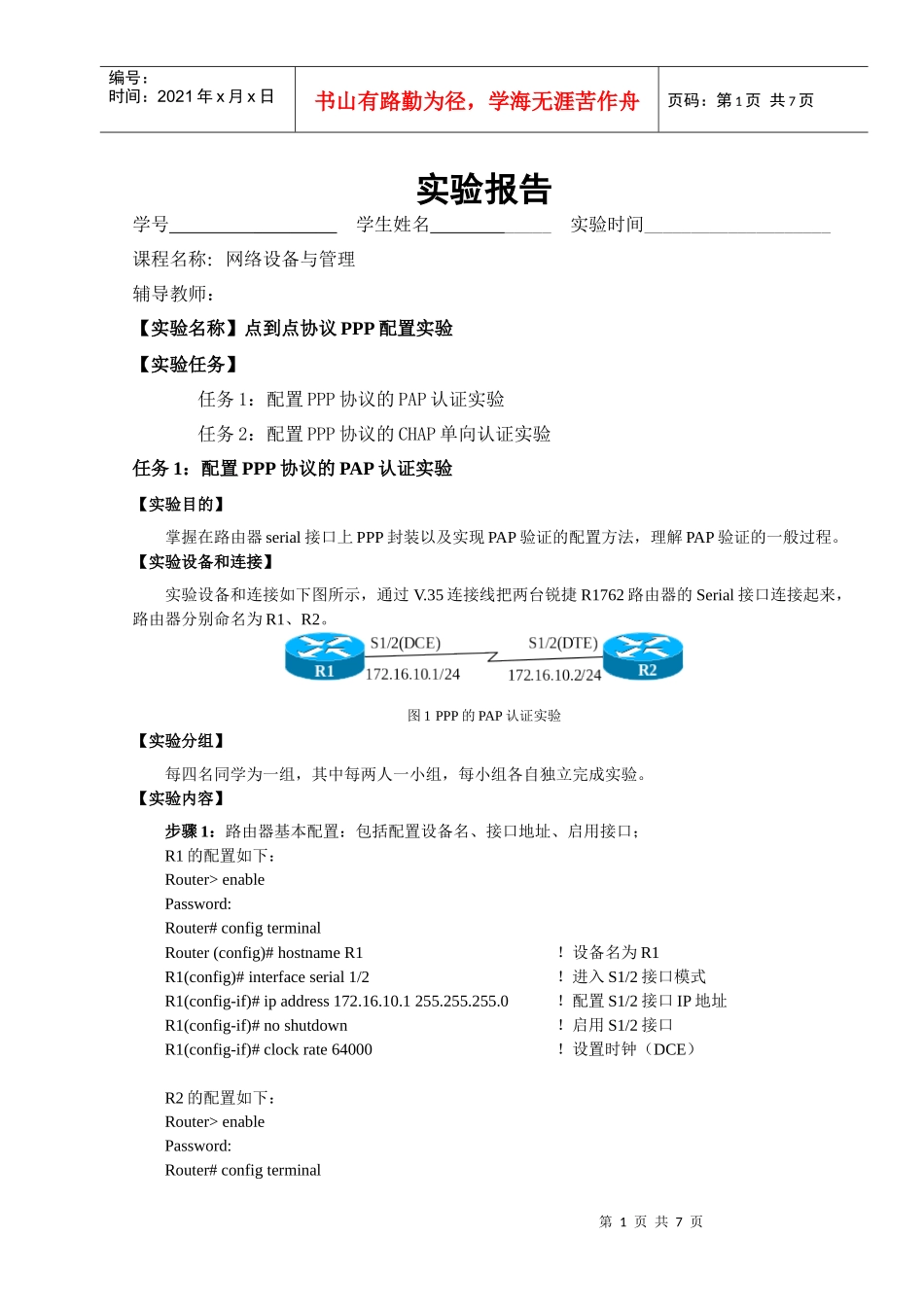

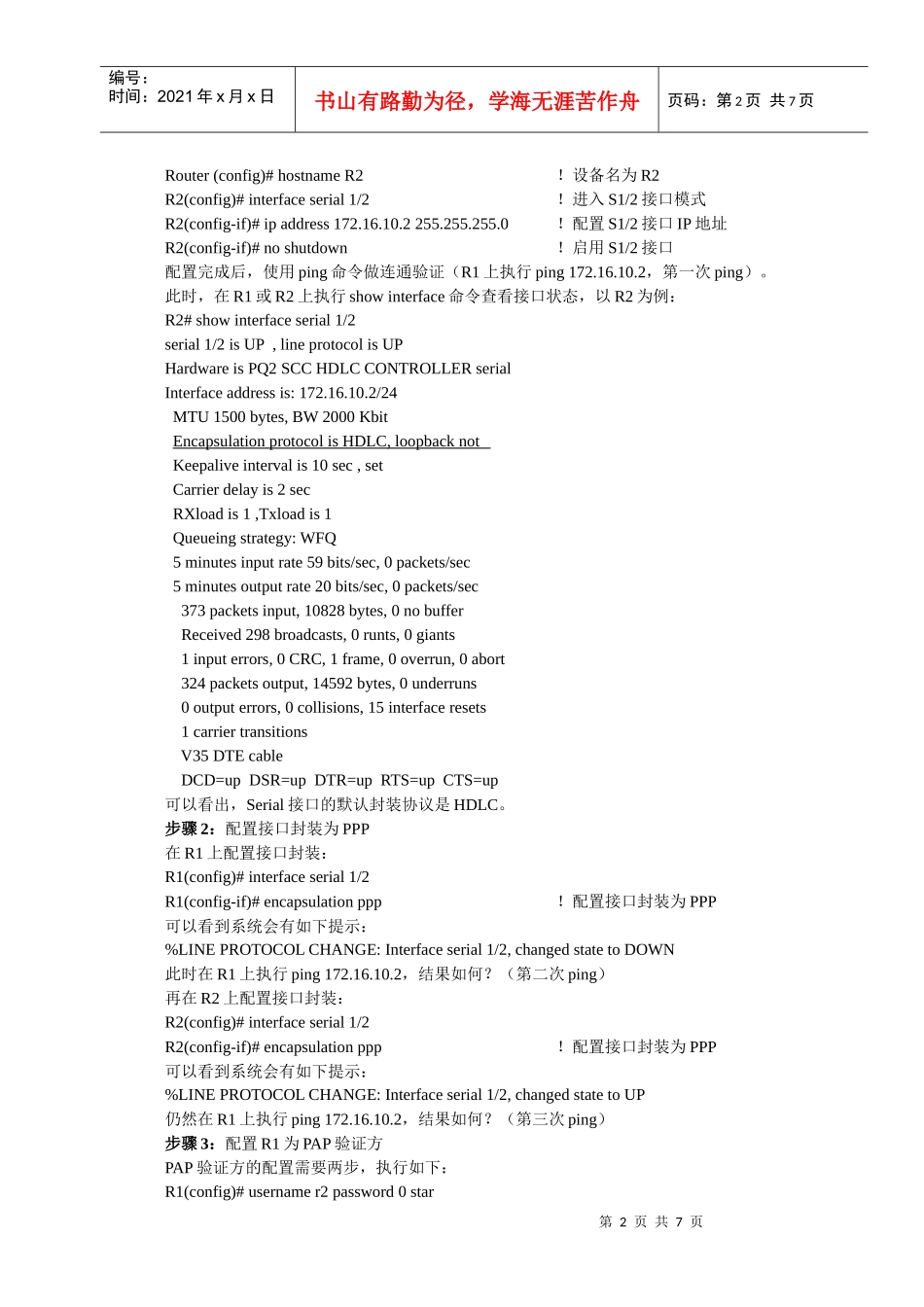

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页实验报告学号_________学生姓名_____实验时间____________________课程名称：网络设备与管理辅导教师：【实验名称】点到点协议PPP配置实验【实验任务】任务1：配置PPP协议的PAP认证实验任务2：配置PPP协议的CHAP单向认证实验任务1：配置PPP协议的PAP认证实验【实验目的】掌握在路由器serial接口上PPP封装以及实现PAP验证的配置方法，理解PAP验证的一般过程。【实验设备和连接】实验设备和连接如下图所示，通过V.35连接线把两台锐捷R1762路由器的Serial接口连接起来，路由器分别命名为R1、R2。图1PPP的PAP认证实验【实验分组】每四名同学为一组，其中每两人一小组，每小组各自独立完成实验。【实验内容】步骤1：路由器基本配置：包括配置设备名、接口地址、启用接口；R1的配置如下：Router>enablePassword:Router#configterminalRouter(config)#hostnameR1！设备名为R1R1(config)#interfaceserial1/2！进入S1/2接口模式R1(config-if)#ipaddress172.16.10.1255.255.255.0！配置S1/2接口IP地址R1(config-if)#noshutdown！启用S1/2接口R1(config-if)#clockrate64000！设置时钟（DCE）R2的配置如下：Router>enablePassword:Router#configterminal第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页Router(config)#hostnameR2！设备名为R2R2(config)#interfaceserial1/2！进入S1/2接口模式R2(config-if)#ipaddress172.16.10.2255.255.255.0！配置S1/2接口IP地址R2(config-if)#noshutdown！启用S1/2接口配置完成后，使用ping命令做连通验证（R1上执行ping172.16.10.2，第一次ping）。此时，在R1或R2上执行showinterface命令查看接口状态，以R2为例：R2#showinterfaceserial1/2serial1/2isUP,lineprotocolisUPHardwareisPQ2SCCHDLCCONTROLLERserialInterfaceaddressis:172.16.10.2/24MTU1500bytes,BW2000KbitEncapsulationprotocolisHDLC,loopbacknotKeepaliveintervalis10sec,setCarrierdelayis2secRXloadis1,Txloadis1Queueingstrategy:WFQ5minutesinputrate59bits/sec,0packets/sec5minutesoutputrate20bits/sec,0packets/sec373packetsinput,10828bytes,0nobufferReceived298broadcasts,0runts,0giants1inputerrors,0CRC,1frame,0overrun,0abort324packetsoutput,14592bytes,0underruns0outputerrors,0collisions,15interfaceresets1carriertransitionsV35DTEcableDCD=upDSR=upDTR=upRTS=upCTS=up可以看出，Serial接口的默认封装协议是HDLC。步骤2：配置接口封装为PPP在R1上配置接口封装：R1(config)#interfaceserial1/2R1(config-if)#encapsulationppp！配置接口封装为PPP可以看到系统会有如下提示：%LINEPROTOCOLCHANGE:Interfaceserial1/2,changedstatetoDOWN此时在R1上执行ping172.16.10.2，结果如何？（第二次ping）再在R2上配置接口封装：R2(config)#interfaceserial1/2R2(config-if)#encapsulationppp！配置接口封装为PPP可以看到系统会有如下提示：%LINEPROTOCOLCHANGE:Interfaceserial1/2,changedstatetoUP仍然在R1上执行ping172.16.10.2，结果如何？（第三次ping）步骤3：配置R1为PAP验证方PAP验证方的配置需要两步，执行如下：R1(config)#usernamer2password0star第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页！设置用户数据库，用户名：r2；加密类型：明文；口令：starR1(config)#interfaceserial1/2R1(config-if)#pppauthenticationpap！配置R1为PAP验证方可以看到系统会有如下提示：%LINEPROTOCOLCHANGE:Interfaceserial1/2,changedstatetoDOWN此时在R1上执行ping172.16.10.2，结果如何？（第四次ping）步骤4：配置R2为PAP被验证方PAP被验证方的配置如下：R2(config)#interfaceserial1/2R2(config-if)#ppppapsent-usernamer2password0star！PAP被验证方配置，发送用户名：r2；加密类型：明文；口令：star可以看到系统会有如下提示：%LINEPROTOCOLCHANGE:Interfaceserial1/2,changedstateto...
