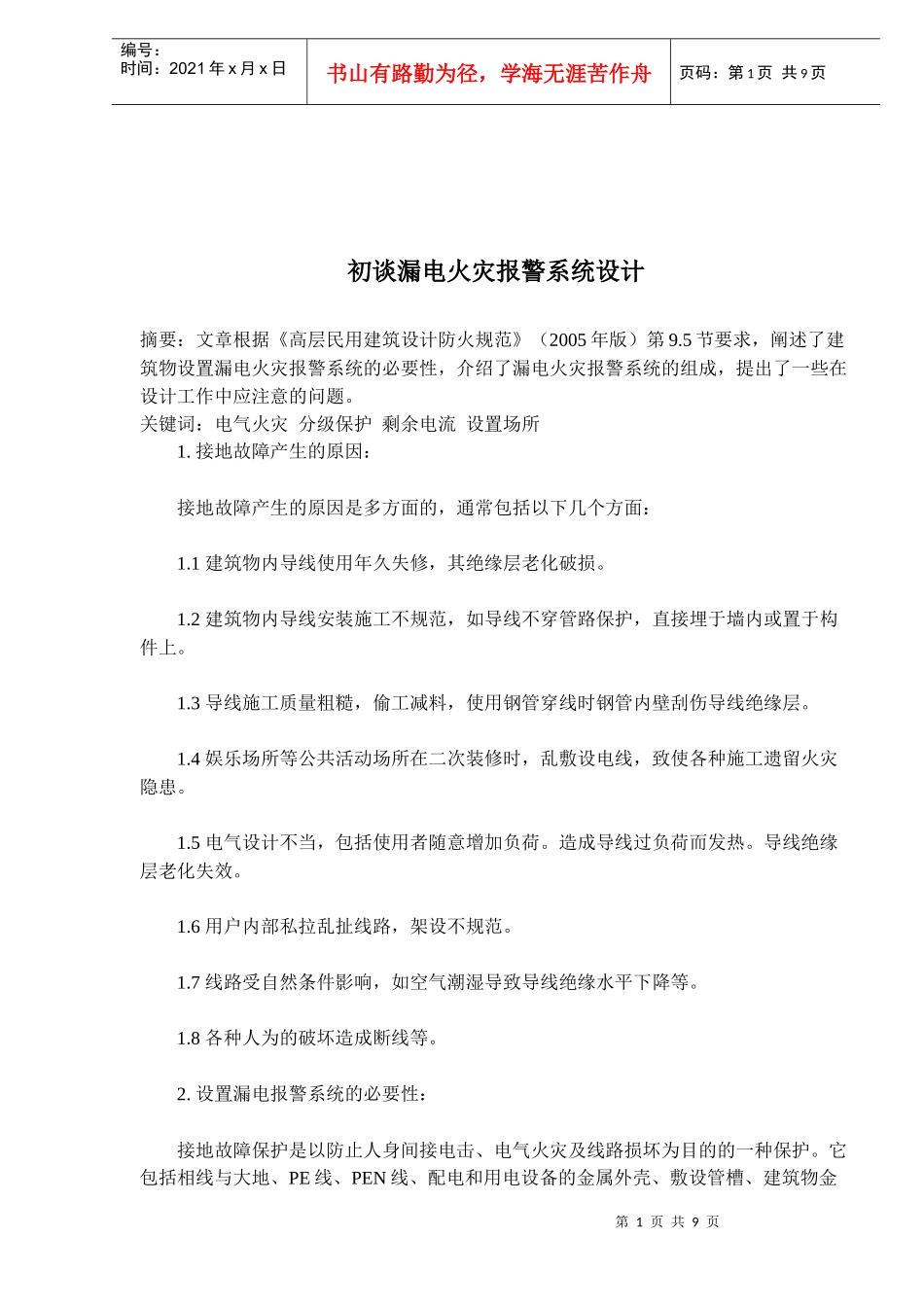

漏电火灾报警系统设计研究_第1页
1/9

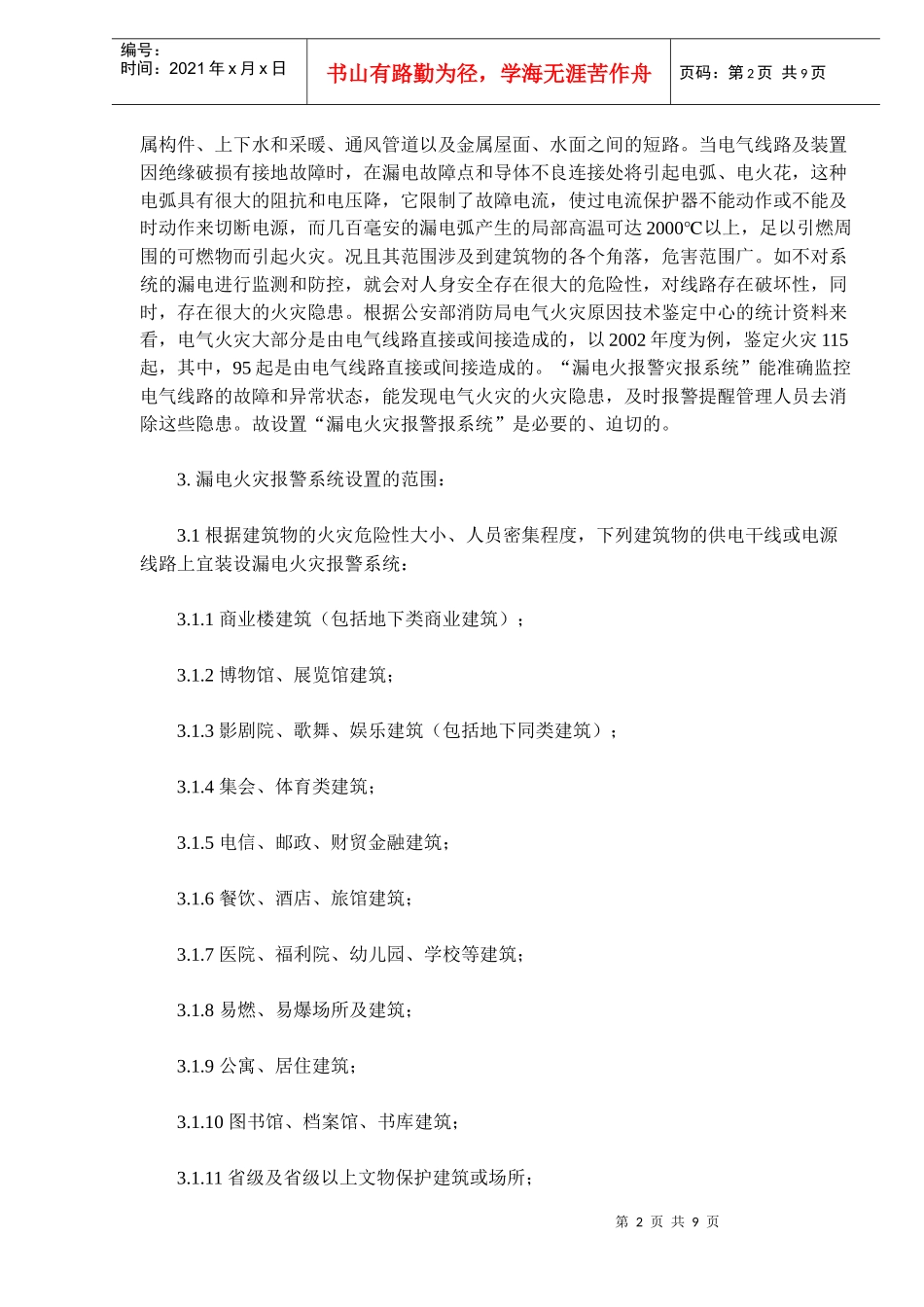

漏电火灾报警系统设计研究_第2页
2/9

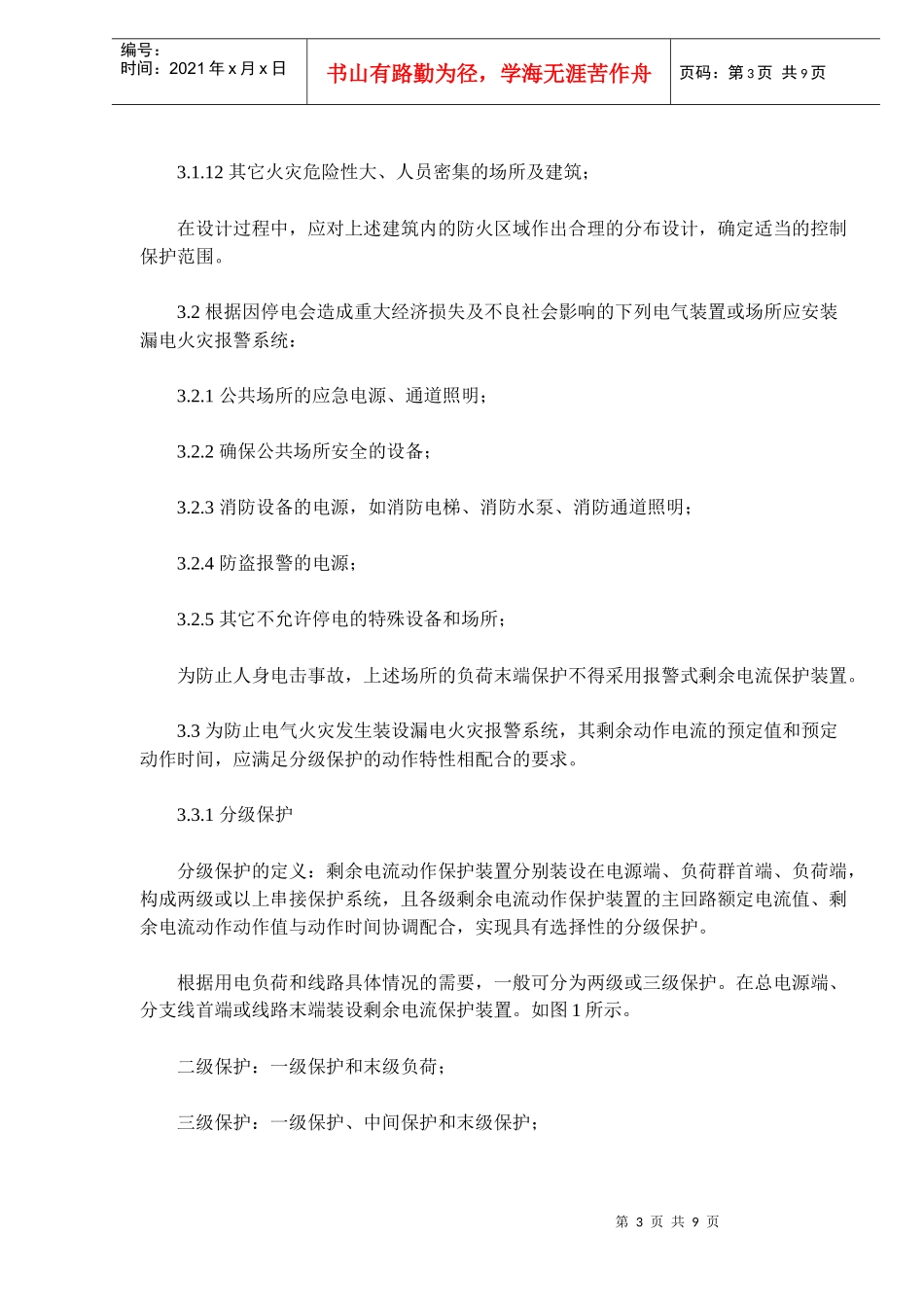

漏电火灾报警系统设计研究_第3页
3/9
第1页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共9页初谈漏电火灾报警系统设计摘要:文章根据《高层民用建筑设计防火规范》(2005年版)第9.5节要求,阐述了建筑物设置漏电火灾报警系统的必要性,介绍了漏电火灾报警系统的组成,提出了一些在设计工作中应注意的问题。关键词:电气火灾分级保护剩余电流设置场所1.接地故障产生的原因:接地故障产生的原因是多方面的,通常包括以下几个方面:1.1建筑物内导线使用年久失修,其绝缘层老化破损。1.2建筑物内导线安装施工不规范,如导线不穿管路保护,直接埋于墙内或置于构件上。1.3导线施工质量粗糙,偷工减料,使用钢管穿线时钢管内壁刮伤导线绝缘层。1.4娱乐场所等公共活动场所在二次装修时,乱敷设电线,致使各种施工遗留火灾隐患。1.5电气设计不当,包括使用者随意增加负荷。造成导线过负荷而发热。导线绝缘层老化失效。1.6用户内部私拉乱扯线路,架设不规范。1.7线路受自然条件影响,如空气潮湿导致导线绝缘水平下降等。1.8各种人为的破坏造成断线等。2.设置漏电报警系统的必要性:接地故障保护是以防止人身间接电击、电气火灾及线路损坏为目的的一种保护。它包括相线与大地、PE线、PEN线、配电和用电设备的金属外壳、敷设管槽、建筑物金第2页共9页第1页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共9页属构件、上下水和采暖、通风管道以及金属屋面、水面之间的短路。当电气线路及装置因绝缘破损有接地故障时,在漏电故障点和导体不良连接处将引起电弧、电火花,这种电弧具有很大的阻抗和电压降,它限制了故障电流,使过电流保护器不能动作或不能及时动作来切断电源,而几百毫安的漏电弧产生的局部高温可达2000℃以上,足以引燃周围的可燃物而引起火灾。况且其范围涉及到建筑物的各个角落,危害范围广。如不对系统的漏电进行监测和防控,就会对人身安全存在很大的危险性,对线路存在破坏性,同时,存在很大的火灾隐患。根据公安部消防局电气火灾原因技术鉴定中心的统计资料来看,电气火灾大部分是由电气线路直接或间接造成的,以2002年度为例,鉴定火灾115起,其中,95起是由电气线路直接或间接造成的。“漏电火报警灾报系统”能准确监控电气线路的故障和异常状态,能发现电气火灾的火灾隐患,及时报警提醒管理人员去消除这些隐患。故设置“漏电火灾报警报系统”是必要的、迫切的。3.漏电火灾报警系统设置的范围:3.1根据建筑物的火灾危险性大小、人员密集程度,下列建筑物的供电干线或电源线路上宜装设漏电火灾报警系统:3.1.1商业楼建筑(包括地下类商业建筑);3.1.2博物馆、展览馆建筑;3.1.3影剧院、歌舞、娱乐建筑(包括地下同类建筑);3.1.4集会、体育类建筑;3.1.5电信、邮政、财贸金融建筑;3.1.6餐饮、酒店、旅馆建筑;3.1.7医院、福利院、幼儿园、学校等建筑;3.1.8易燃、易爆场所及建筑;3.1.9公寓、居住建筑;3.1.10图书馆、档案馆、书库建筑;3.1.11省级及省级以上文物保护建筑或场所;第3页共9页第2页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共9页3.1.12其它火灾危险性大、人员密集的场所及建筑;在设计过程中,应对上述建筑内的防火区域作出合理的分布设计,确定适当的控制保护范围。3.2根据因停电会造成重大经济损失及不良社会影响的下列电气装置或场所应安装漏电火灾报警系统:3.2.1公共场所的应急电源、通道照明;3.2.2确保公共场所安全的设备;3.2.3消防设备的电源,如消防电梯、消防水泵、消防通道照明;3.2.4防盗报警的电源;3.2.5其它不允许停电的特殊设备和场所;为防止人身电击事故,上述场所的负荷末端保护不得采用报警式剩余电流保护装置。3.3为防止电气火灾发生装设漏电火灾报警系统,其剩余动作电流的预定值和预定动作时间,应满足分级保护的动作特性相配合的要求。3.3.1分级保护分级保护的定义:剩余电流动作保护装置分别装设在电源端、负荷群首端、负荷端,构成两级或以上串接保护系统,且各级剩余电流动作保护装置的主回路额定电流值、剩余电流动作动作值与动作时间协调配合,实现具有选择性的分...
