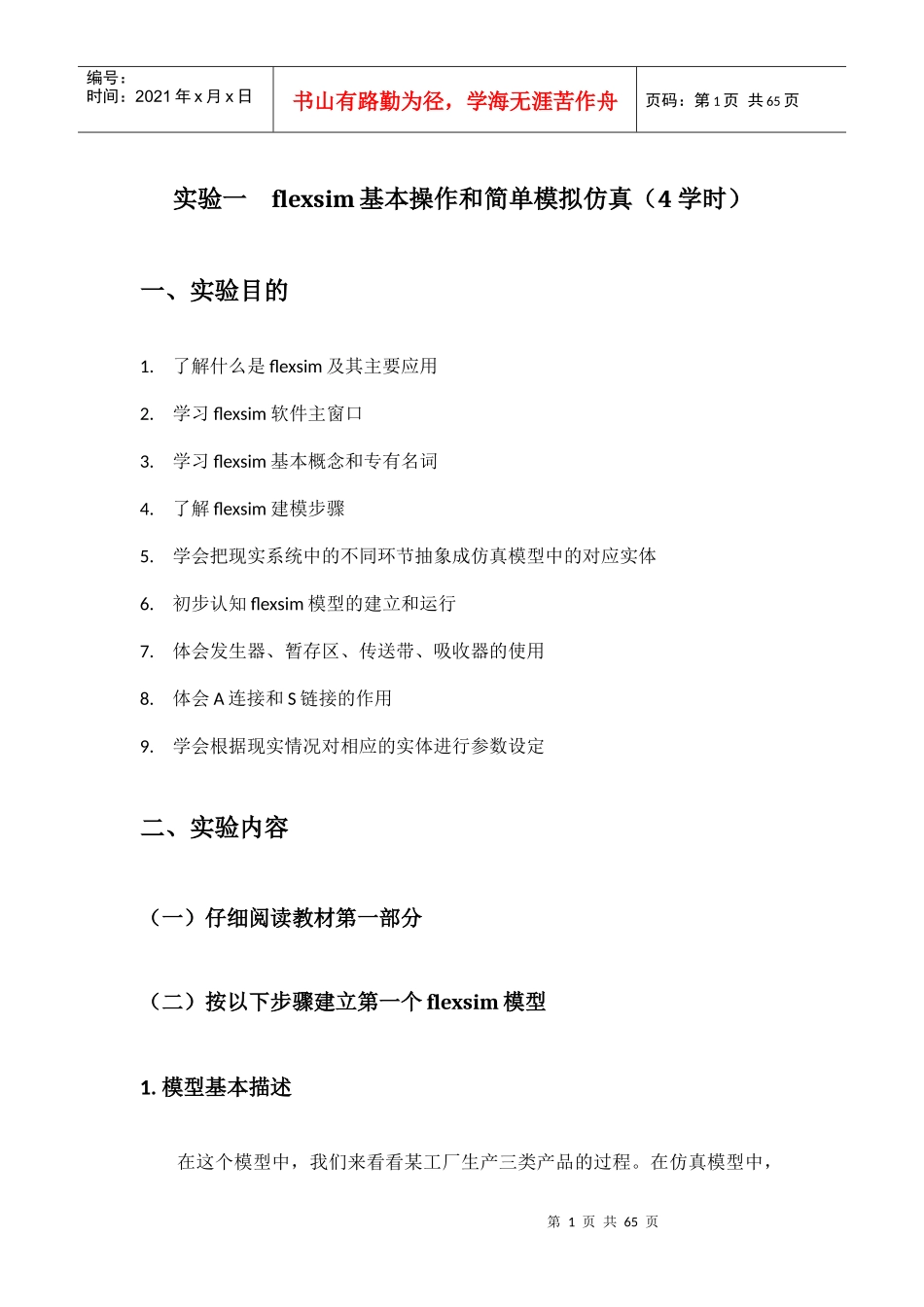

第1页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共65页实验一flexsim基本操作和简单模拟仿真（4学时）一、实验目的1.了解什么是flexsim及其主要应用2.学习flexsim软件主窗口3.学习flexsim基本概念和专有名词4.了解flexsim建模步骤5.学会把现实系统中的不同环节抽象成仿真模型中的对应实体6.初步认知flexsim模型的建立和运行7.体会发生器、暂存区、传送带、吸收器的使用8.体会A连接和S链接的作用9.学会根据现实情况对相应的实体进行参数设定二、实验内容（一）仔细阅读教材第一部分（二）按以下步骤建立第一个flexsim模型1.模型基本描述在这个模型中，我们来看看某工厂生产三类产品的过程。在仿真模型中，第2页共65页第1页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共65页我们将为这三类产品设置itemtype值。这三种类型的产品随机的来自于工厂的其它部门。模型中还有三台机器，每台机器加工一种特定类型的产品。加工完成后，在同一台检验设备中对它们进行检验。如果没有问题，就送到工厂的另一部门，离开仿真模型。如果发现有缺陷，则必须送回到仿真模型的起始点，被各自的机器重新处理一遍。仿真目的是找到瓶颈。该检验设备是否导致三台加工机器出现产品堆积，或者是否会因为三台加工机器不能跟上它的节奏而使它空闲等待？是否需要在检验站前面添加一个缓冲区域?虽然我们以制造业为例，但同类的仿真模型也可应用于其它行业。以一个复印中心为例。一个复印中心主要有三种服务：黑白复印、彩色复印和装订。在工作时间内有3个雇员工作，一个负责黑白复印工作，另一个处理彩色复印，第三个负责装订。另有一个出纳员对完成的工作进行收款。每个进入复印中心的顾客把一项工作交给专门负责该工作的雇员。当各自工作完成后，出纳员拿到完成的产品或服务，把它交给顾客并收取相应的费用。但有时候顾客对完成的工作并不满意。在这种情况下，此项工作必须被返回相应的员工进行返工。此场景与上面描述的制造业仿真模型相同。但是，在此例中，你可能更多关注在复印中心等待的人数，因为服务速度慢，所以复印中心的业务成本高昂。这个仿真模型也适用于运输业。商业运输卡车通过一座桥从加拿大行驶到美国去，进入美国之前还要过海关。司机首先要取文件，然后通过安检。有三种类型的卡车。每种卡车的司机需要填写的文件不同，所以必须向不同的海关部门索取。文件填写完成后，所有类型的卡车都在同一个安检站进行安检。如果未通过检查，就必须填写更多的文件。这个情况中包含的仿真元素与上面的制造业例子完全相同，在此案例中，你可能会对桥梁上排队的卡车数量感兴趣。第3页共65页第2页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共65页如果整个桥上车辆排队几英里，并且造成交通堵塞，那么你就需要对海关的工作进行优化了。2.打开flexsim双击桌面上的Flexsim图标打开Flexsim软件。选择创建新模型(NewModel)”选项。3.设置模型单位建模之前，用户可以选择合适的单位。默认情况下,每次创建新模型时，都会出现模型单位窗口（ModelUnits）。你可以选择时间、长度、和流体的单位第4页共65页第3页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共65页和模型开始时间。你选择的单位将会用于整个模型中。参照下图设置模型单位。4.创建实体在模型中创建一个发生器、两个暂存区、四个处理器和一个吸收器。名字与摆放位置如下图。（注意：其中一个处理器为“检测台”）。第5页共65页第4页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共65页创建实体的操作方法：（1）在实体库中的实体上，按住鼠标左键，将它拖动到模型中的放置位置，松开鼠标。（2）重命名实体：双击实体，打开属性窗口。编辑窗口顶部的名字，然后点击应用和确定按钮。如下图所示。（3）移动实体：要移动模型中的实体，仅需按住鼠标左键，然后拖动实体至合适位置。要将实体沿着z轴的方向上下移动，请滚动鼠标滚轮，或同时按下鼠标的左右键，然后前后移动鼠标。第6页共65页第5页共65页...
