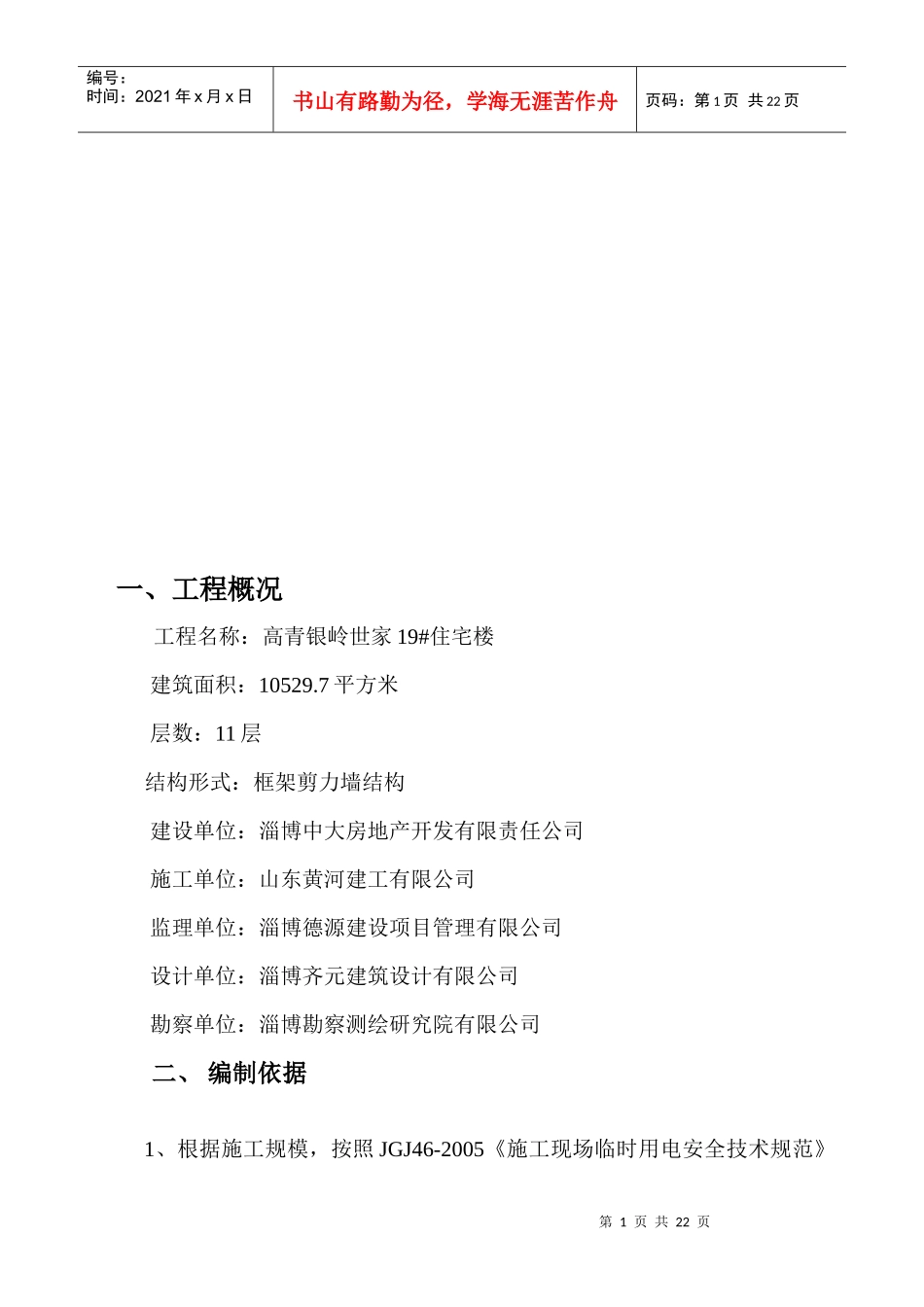

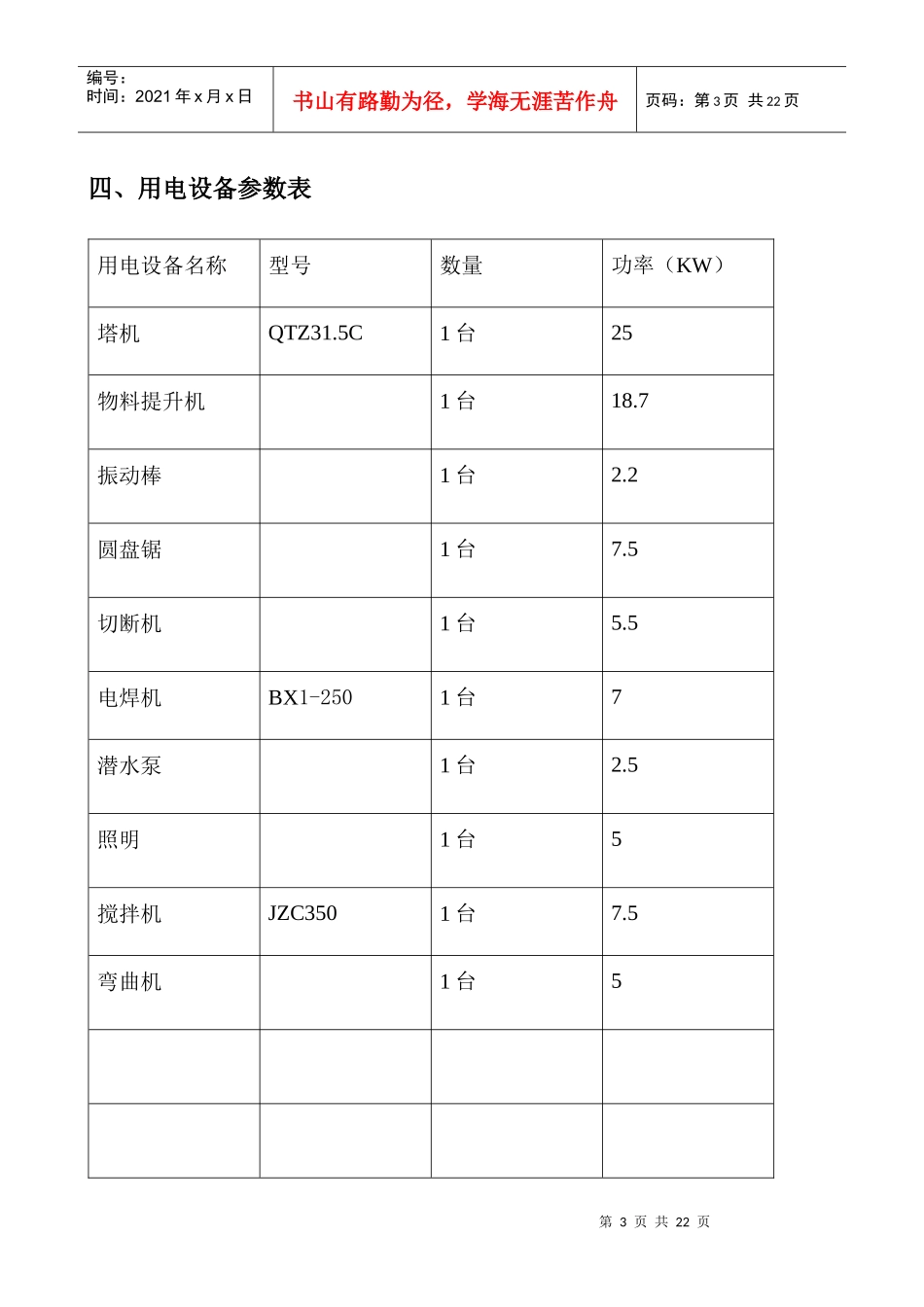

第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共22页一、工程概况工程名称：高青银岭世家19#住宅楼建筑面积：10529.7平方米层数：11层结构形式：框架剪力墙结构建设单位：淄博中大房地产开发有限责任公司施工单位：山东黄河建工有限公司监理单位：淄博德源建设项目管理有限公司设计单位：淄博齐元建筑设计有限公司勘察单位：淄博勘察测绘研究院有限公司二、编制依据1、根据施工规模，按照JGJ46-2005《施工现场临时用电安全技术规范》第2页共22页第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共22页本工程临时用电系统采用1个总箱，2个分箱，11个设备箱，1个照明箱，1个移动箱。2、施工现场的配电箱采用标准配电箱，均为省备案产品，整个系统采用“三级配电，二级保护”实行TN—S接地系统，电缆埋地敷设，总配电箱，分配电箱，设备箱均进行可靠的接地，开关箱实行一机一闸一保护。三、电源进线位置1、采用3×50+1四芯电缆，由配电室引至总箱，再由总箱引至1#、2#分箱，根据工程实际情况，能满足工程施工需要，并且能保证工程安全施工。2、总箱以在工程北侧，1号分箱控制塔吊、物料提升机、搅拌机、潜水泵、移动箱；2号分箱控制弯曲机、切断机、电焊机、电锯、现场照明、临舍照明。施工现场根据以上分布情况进行线路走向布置。第3页共22页第2页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共22页四、用电设备参数表用电设备名称型号数量功率（KW）塔机QTZ31.5C1台25物料提升机1台18.7振动棒1台2.2圆盘锯1台7.5切断机1台5.5电焊机BX1-2501台7潜水泵1台2.5照明1台5搅拌机JZC3501台7.5弯曲机1台5第4页共22页第3页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共22页五、用电负荷计算及导线截面选择根据用电设备参数表：1、电动机的合计功率：ΣP1=25+18.7+2.2+7.5+5.5+2.5+5+7.5+5=78.9KW施工现场的电焊机为两台折合功率为：ΣP2=7KW总用电量为：S=K1×K2×(K3×ΣP1÷cosω+K4×ΣP2)=1.05×1.1（0.7×78.9÷0.75+0.6×7）=89.9KVA总电流I=S/Ucosω=89.9×1000/(1.732×380×0.75)=182A根据以上计算结果建设单位提供变压器符合现场施工用电要求。总导线可选用3×16+1×10凯装电缆从配电室引至总箱。第5页共22页第4页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共22页2、分箱导线选择1#①分箱设备功率为：S1=25+18.7+7.5+2.5+2.2=55.9KWI1=S1/Ucosω=55.9×1000/380×0.75=110A根据计算结果可选用YC3×10+2×6mm²的五芯铜芯电缆从总箱引至1#分箱。现场拟使用3×25+2×16的五芯铜芯电缆。②2#分箱设备功率为：S2=5+5.5+7.5+1.5+10=36.5KWI2=S2/Ucosω=36.5×1000/380×0.75=72A根据电流计算结果可选用YC3×10+2×6mm²的五芯电缆从总箱引至2#分箱。现场拟使用3×25+2×16的铜芯五芯电缆。3、现场照明导线的选择：现场照明功率为5KW选用YC3×4+1三芯电缆从分箱引至照明箱；第6页共22页第5页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共22页六、安全用电技术措施：（一）、1、接地与接地装置：本工程临时用电线路采用TN-S接零保护系统，总配电箱、分配电箱和设备箱均作重复接地，电器设备的金属外壳必须与专用保护零线连接，保护零线由第一级漏电保护器电源侧引出，施工现场全部采用保护接零。2、保护零线单独敷设不作他用，重复接地与保护零线相连接。保护零线截面与工作零线截面相同，采用10mm²的绝缘铜芯线。塔吊、搅拌机、电锯等设备均设保护零线，保护零线采用统一标志的黄/绿双色线，电工在任何情况下都不能用此种线做负荷线，以免出现操作失误。第7页共22页第6页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共22页3、重复接地装置的接地电阻均小于10Ω，当接地电阻达不到要求时，须增设接地体。4、每一个接地装置的接地线采用二根以上导体，在不同点与接地装置做电气连接。5、电气设备采用专用芯线做保护接零，此芯线决不通过工作电流。6、手持式用电...
