狄耐克AB-6A-401_402产品使用手册(V3[1]0)VIP免费

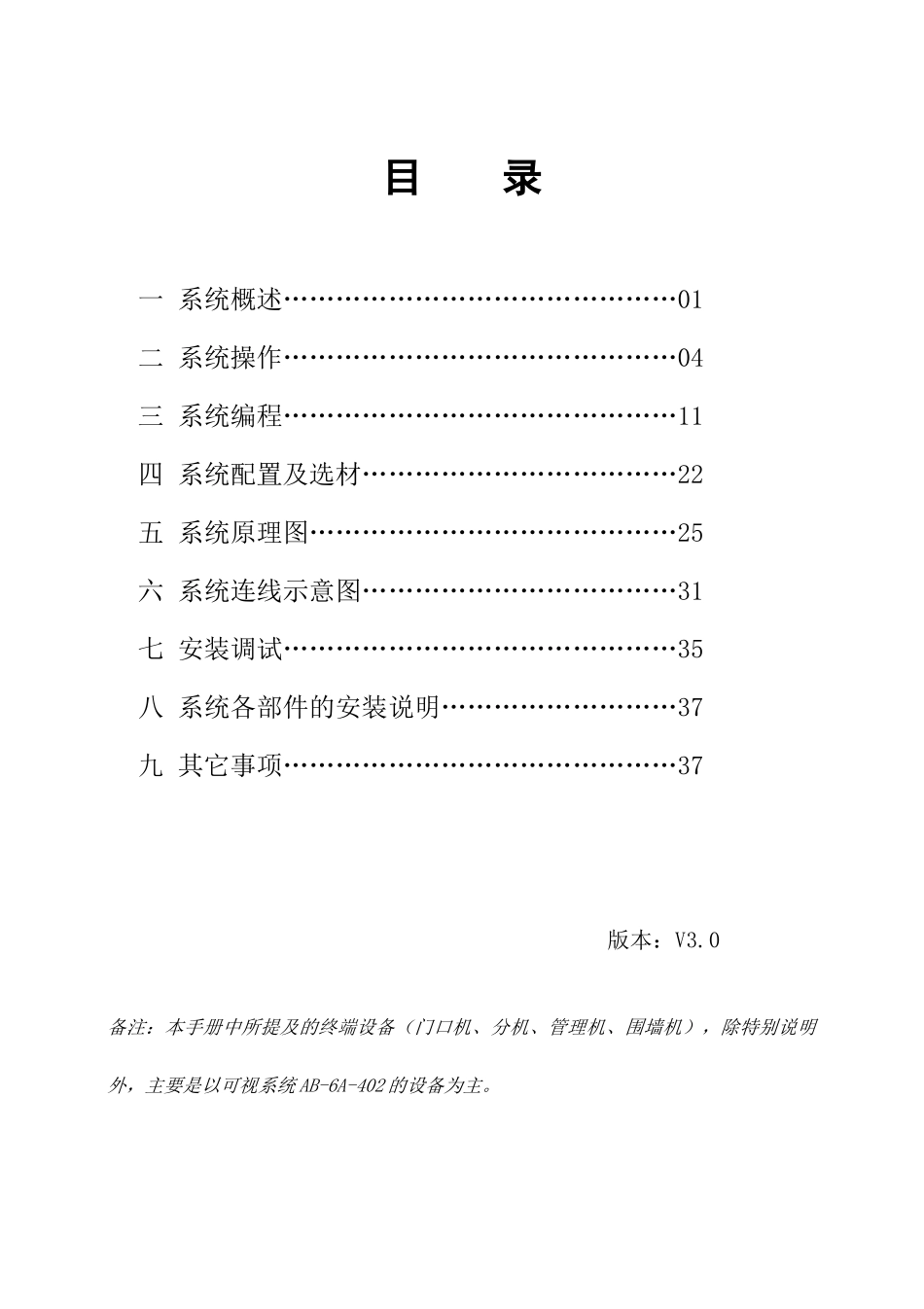

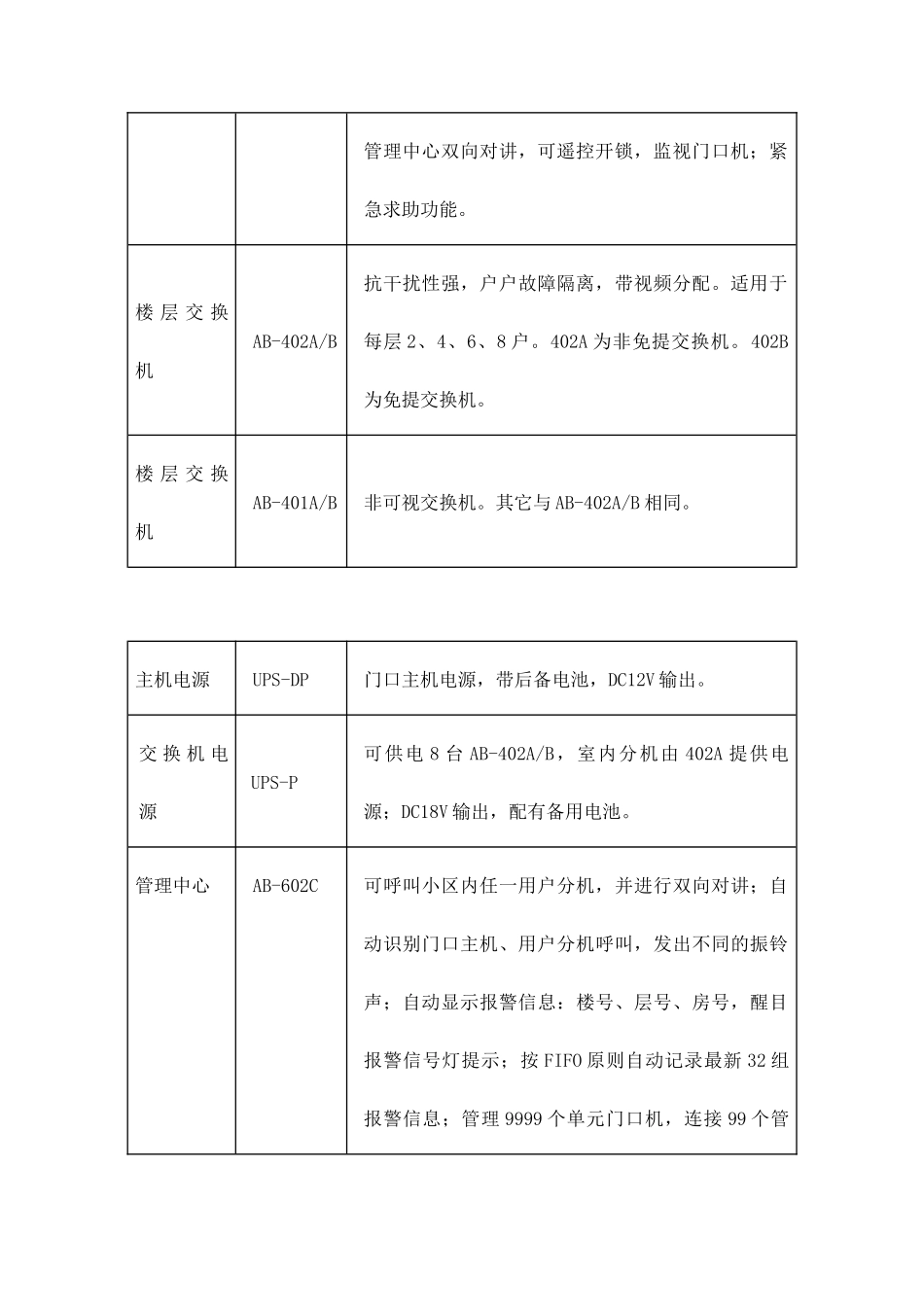

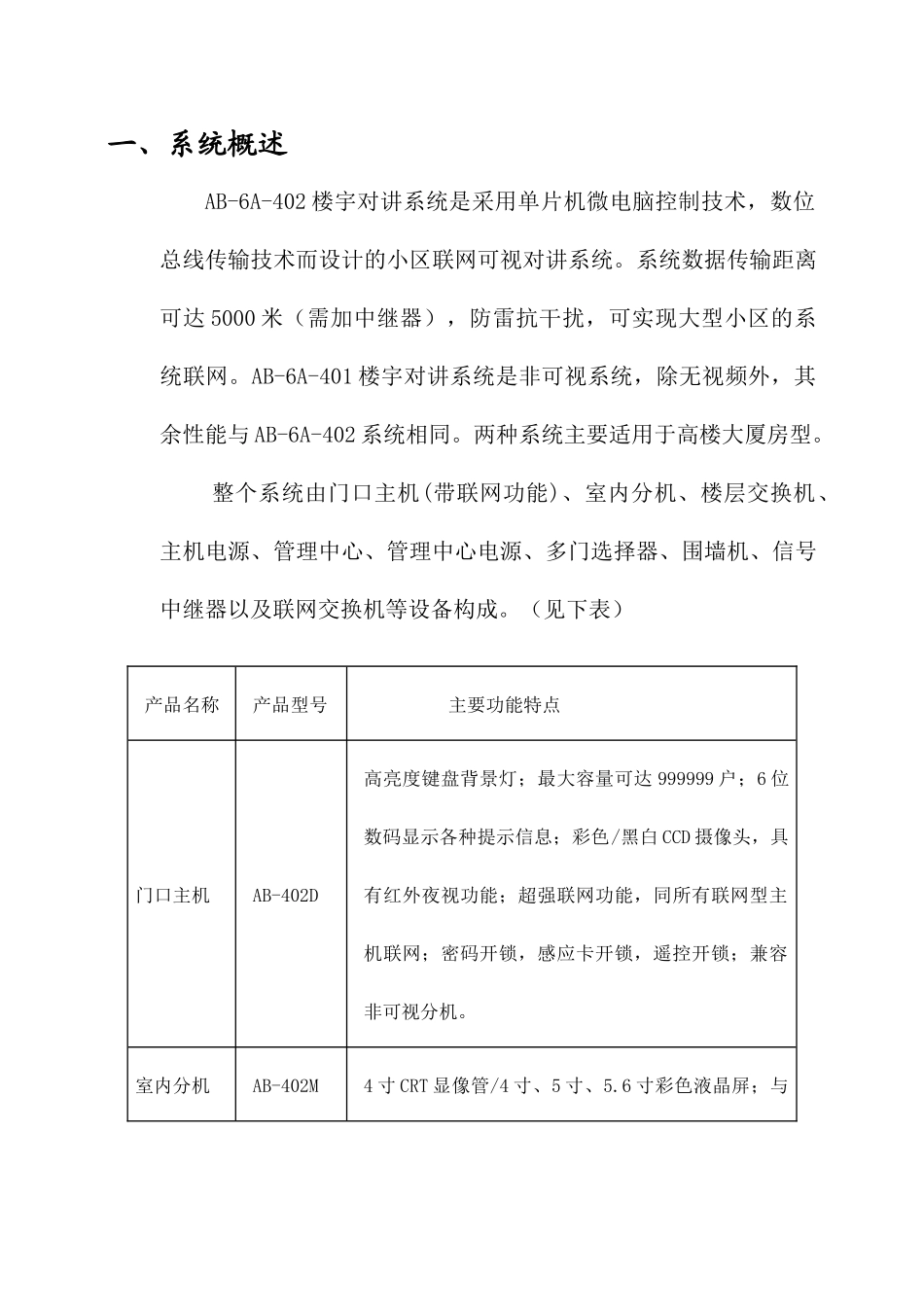

目录一系统概述………………………………………01二系统操作………………………………………04三系统编程………………………………………11四系统配置及选材………………………………22五系统原理图……………………………………25六系统连线示意图………………………………31七安装调试………………………………………35八系统各部件的安装说明………………………37九其它事项………………………………………37版本：V3.0备注：本手册中所提及的终端设备（门口机、分机、管理机、围墙机），除特别说明外，主要是以可视系统AB-6A-402的设备为主。一、系统概述AB-6A-402楼宇对讲系统是采用单片机微电脑控制技术，数位总线传输技术而设计的小区联网可视对讲系统。系统数据传输距离可达5000米（需加中继器），防雷抗干扰，可实现大型小区的系统联网。AB-6A-401楼宇对讲系统是非可视系统，除无视频外，其余性能与AB-6A-402系统相同。两种系统主要适用于高楼大厦房型。整个系统由门口主机(带联网功能)、室内分机、楼层交换机、主机电源、管理中心、管理中心电源、多门选择器、围墙机、信号中继器以及联网交换机等设备构成。（见下表）产品名称产品型号主要功能特点门口主机AB-402D高亮度键盘背景灯；最大容量可达999999户；6位数码显示各种提示信息；彩色/黑白CCD摄像头，具有红外夜视功能；超强联网功能，同所有联网型主机联网；密码开锁，感应卡开锁，遥控开锁；兼容非可视分机。室内分机AB-402M4寸CRT显像管/4寸、5寸、5.6寸彩色液晶屏；与管理中心双向对讲，可遥控开锁，监视门口机；紧急求助功能。楼层交换机AB-402A/B抗干扰性强，户户故障隔离，带视频分配。适用于每层2、4、6、8户。402A为非免提交换机。402B为免提交换机。楼层交换机AB-401A/B非可视交换机。其它与AB-402A/B相同。主机电源UPS-DP门口主机电源，带后备电池，DC12V输出。交换机电源UPS-P可供电8台AB-402A/B，室内分机由402A提供电源；DC18V输出，配有备用电池。管理中心AB-602C可呼叫小区内任一用户分机，并进行双向对讲；自动识别门口主机、用户分机呼叫，发出不同的振铃声；自动显示报警信息：楼号、层号、房号，醒目报警信号灯提示；按FIFO原则自动记录最新32组报警信息；管理9999个单元门口机，连接99个管理中心。管理中心电源AB-UPS-CPDC18V输出，带后备电池。多门选择器AB-602DS视频矩阵切换功能，四进四出。围墙机AB-402WD可呼叫小区内任一用户分机。其他功能同AB-402D。信号中继器AB-602SR扩展小区联网功能，实现信号中继；双向数据解码、纠错；联网信号线长度每超过600米时配置一台。联网交换机AB-602VAP8分支，带视频分配及信号中继功能。主要应用于联网主干线信号切换。◇编码门口主机AB-402D长×宽×厚(mm)外形尺寸：316×136×56开孔尺寸：280×114×34◇可视室内分机长×宽×厚(mm)外形尺寸：220×205×65（AB-402M）235×188×50（AB-402MQ）◇楼层交换机（AB-402A，AB-402B）长×宽×厚(mm)外形尺寸：126*150*40◇主机电源/交换机电源/管理中心电源（UPS-DP/UPS-P/UPS-CP）长×宽×厚(mm)外形尺寸：190×180×73◇管理中心（AB-602C）长×宽×厚(mm)外形尺寸：430×260×55mm二、系统操作（一）门口机（402D）与用户分机通话1.来访者键入用户分机号码，若号码正确，则门口机发出悦耳的回铃声，呼叫开始。若号码错误或该分机不存在，则经过短暂等待后，门口机将显示“Err”，然后返回至待机状态。2.若呼叫有效，分机发出悦耳的振铃声，同时来访者的影像亦将出现在可视分机的显示屏上。此时用户摘机，可与来访者通话。3.在通话中，用户可按开锁键，打开相应门的电控锁。4.在呼叫或通话过程中，门口机上的“*”键被按下，则门口机当前的呼叫或通话被取消，返回到待机状态。5.若呼叫时间超过25秒，用户仍未摘机，系统放弃本次呼叫，返回到待机状态。6.当通话时间超过45秒，系统自动切断通话。7.以下情况，门口机处于忙状态：当管理中心与用户分机通话时，门口机显示屏显示“busy”。当分机监视门口机时，门口机显示屏显示“MONI”。（二）门口机呼叫管理中心在待机状态下，按下门口机键盘上的“*”键...
