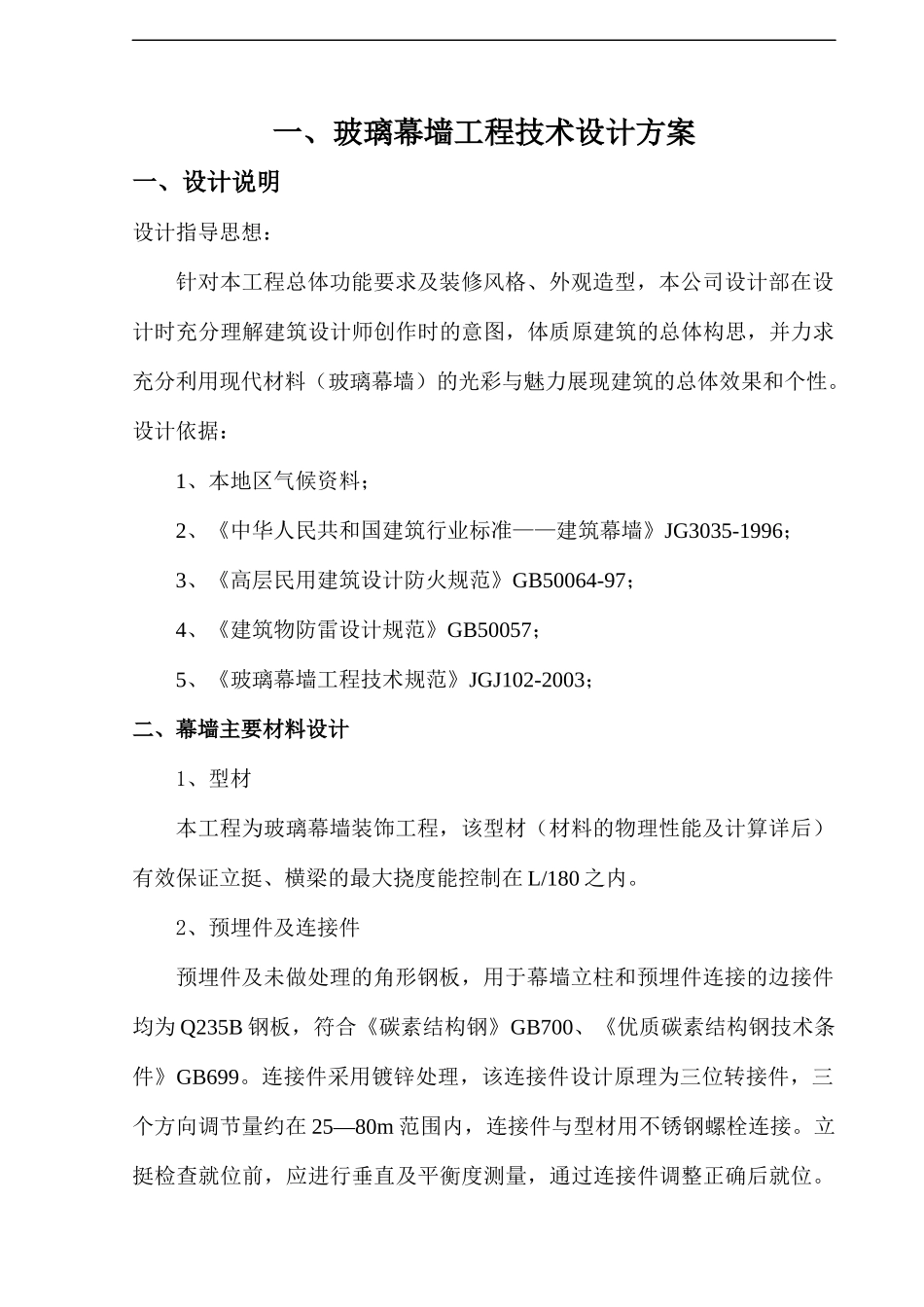

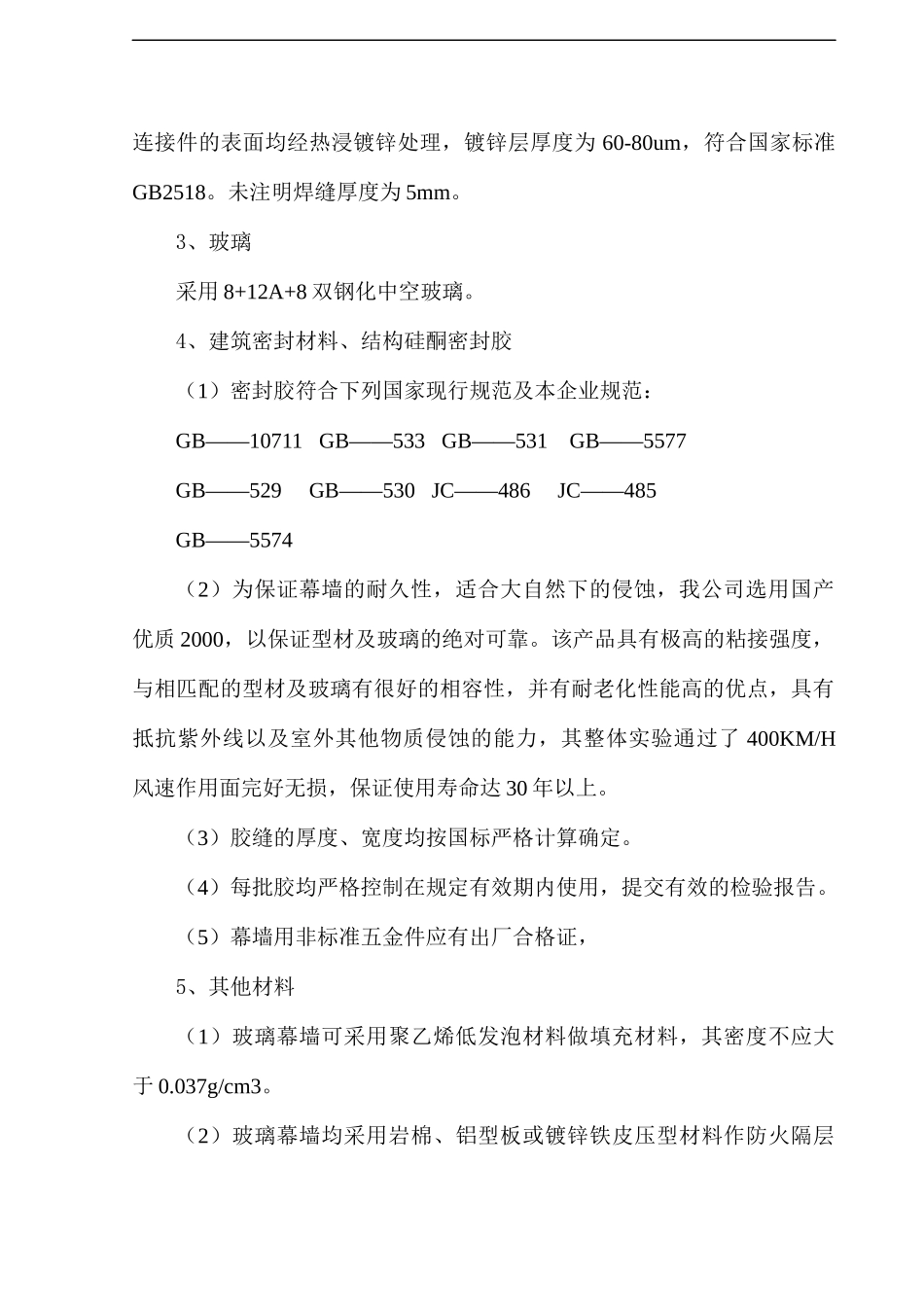

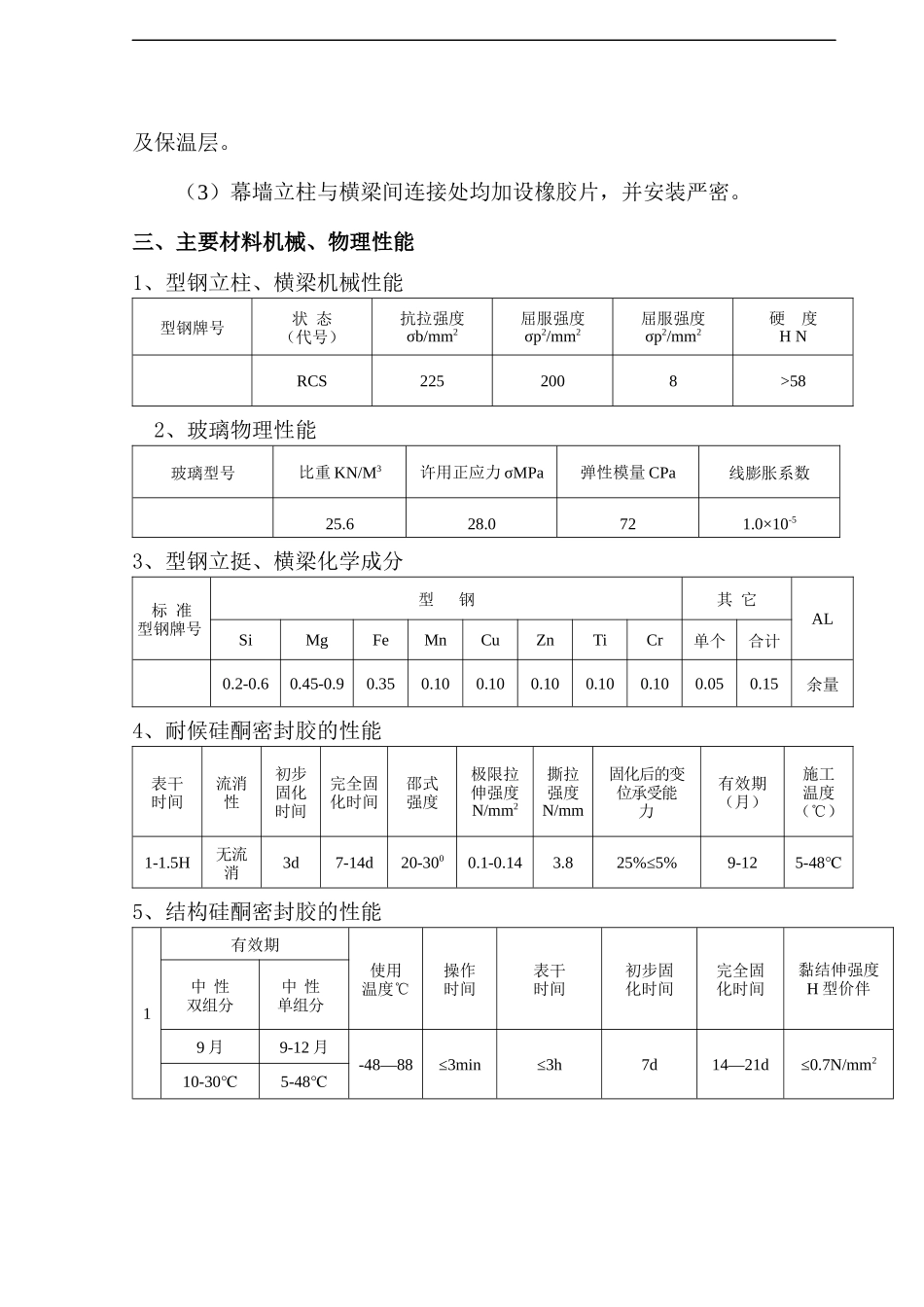

一、玻璃幕墙工程技术设计方案一、设计说明设计指导思想：针对本工程总体功能要求及装修风格、外观造型，本公司设计部在设计时充分理解建筑设计师创作时的意图，体质原建筑的总体构思，并力求充分利用现代材料（玻璃幕墙）的光彩与魅力展现建筑的总体效果和个性。设计依据：1、本地区气候资料；2、《中华人民共和国建筑行业标准——建筑幕墙》JG3035-1996；3、《高层民用建筑设计防火规范》GB50064-97；4、《建筑物防雷设计规范》GB50057；5、《玻璃幕墙工程技术规范》JGJ102-2003；二、幕墙主要材料设计1、型材本工程为玻璃幕墙装饰工程，该型材（材料的物理性能及计算详后）有效保证立挺、横梁的最大挠度能控制在L/180之内。2、预埋件及连接件预埋件及未做处理的角形钢板，用于幕墙立柱和预埋件连接的边接件均为Q235B钢板，符合《碳素结构钢》GB700、《优质碳素结构钢技术条件》GB699。连接件采用镀锌处理，该连接件设计原理为三位转接件，三个方向调节量约在25—80m范围内，连接件与型材用不锈钢螺栓连接。立挺检查就位前，应进行垂直及平衡度测量，通过连接件调整正确后就位。连接件的表面均经热浸镀锌处理，镀锌层厚度为60-80um，符合国家标准GB2518。未注明焊缝厚度为5mm。3、玻璃采用8+12A+8双钢化中空玻璃。4、建筑密封材料、结构硅酮密封胶（1）密封胶符合下列国家现行规范及本企业规范：GB——10711GB——533GB——531GB——5577GB——529GB——530JC——486JC——485GB——5574（2）为保证幕墙的耐久性，适合大自然下的侵蚀，我公司选用国产优质2000，以保证型材及玻璃的绝对可靠。该产品具有极高的粘接强度，与相匹配的型材及玻璃有很好的相容性，并有耐老化性能高的优点，具有抵抗紫外线以及室外其他物质侵蚀的能力，其整体实验通过了400KM/H风速作用面完好无损，保证使用寿命达30年以上。（3）胶缝的厚度、宽度均按国标严格计算确定。（4）每批胶均严格控制在规定有效期内使用，提交有效的检验报告。（5）幕墙用非标准五金件应有出厂合格证，5、其他材料（1）玻璃幕墙可采用聚乙烯低发泡材料做填充材料，其密度不应大于0.037g/cm3。（2）玻璃幕墙均采用岩棉、铝型板或镀锌铁皮压型材料作防火隔层及保温层。（3）幕墙立柱与横梁间连接处均加设橡胶片，并安装严密。三、主要材料机械、物理性能1、型钢立柱、横梁机械性能型钢牌号状态（代号）抗拉强度σb/mm2屈服强度σp2/mm2屈服强度σp2/mm2硬度HNRCS2252008>582、玻璃物理性能玻璃型号比重KN/M3许用正应力σMPa弹性模量CPa线膨胀系数25.628.0721.0×10-53、型钢立挺、横梁化学成分标准型钢牌号型钢其它ALSiMgFeMnCuZnTiCr单个合计0.2-0.60.45-0.90.350.100.100.100.100.100.050.15余量4、耐候硅酮密封胶的性能表干时间流消性初步固化时间完全固化时间邵式强度极限拉伸强度N/mm2撕拉强度N/mm固化后的变位承受能力有效期（月）施工温度（℃）1-1.5H无流消3d7-14d20-3000.1-0.143.825%≤5%9-125-48℃5、结构硅酮密封胶的性能1有效期使用温度℃操作时间表干时间初步固化时间完全固化时间黏结伸强度H型价伴中性双组分中性单组分9月9-12月-48—88≤3min≤3h7d14—21d≤0.7N/mm210-30℃5-48℃2黏结拉伸强度（H型试件）延伸率(亚铝型)黏结破坏H型夹价件内聚力破坏率母材剥离强度(与铝玻璃)撒拉强度（B模）抗臭氧及紫外线拉伸强度35≤45℃≥100%不容许100%5.6-8.7N/mm4.7/mm不变3污染和变色耐热性℃热失重流消性mm冷变形(虫霉变)外观完全固化后的变化承受能力污染和变色150℃≤10%≤2.5不明显无变色、龟裂无变色、龟裂12.5%≤55%四、幕墙的建筑设计1、风压变形性能玻璃幕墙在风荷载标准值作用下，其立柱和横梁相应对挠度不得大于L/180；绝对挠度不超过计算值。为了保证上述要求，公司设计部设计重点控制在下列要点：（1）选择主材：立柱及横梁必须选用标有符合设计要求，机械物理性能指标良好的，且配有详细出厂合格证的产品，即选用品质优良的铝合金型材。（2）设计玻璃幕墙层间支撑结构体系除采用弹性活动连接具有相对于主体结构的位移能力外，还应对所有具有的承载能力和刚度进行确认。严格按GJG102规范要求的强度计算公式...
