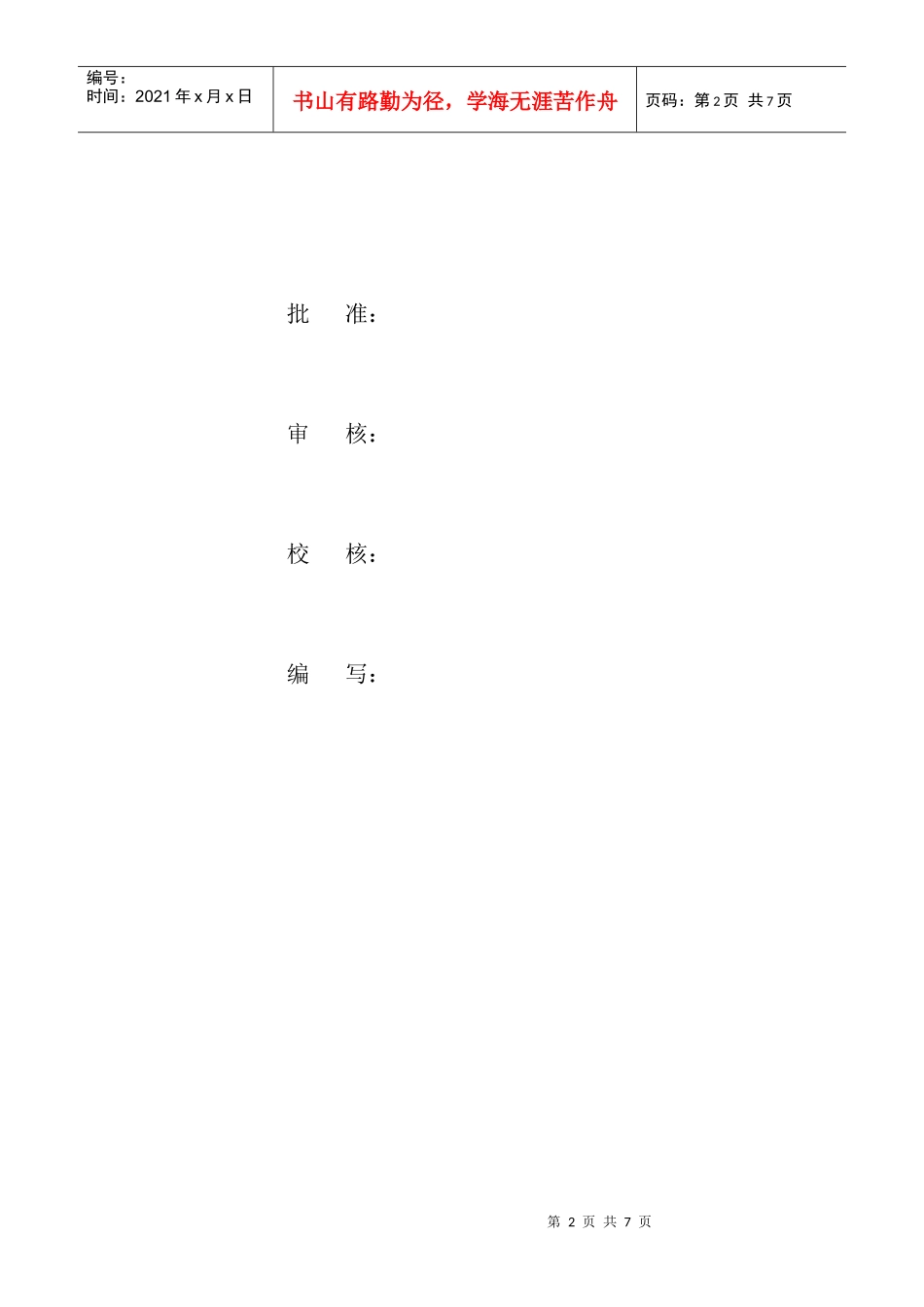

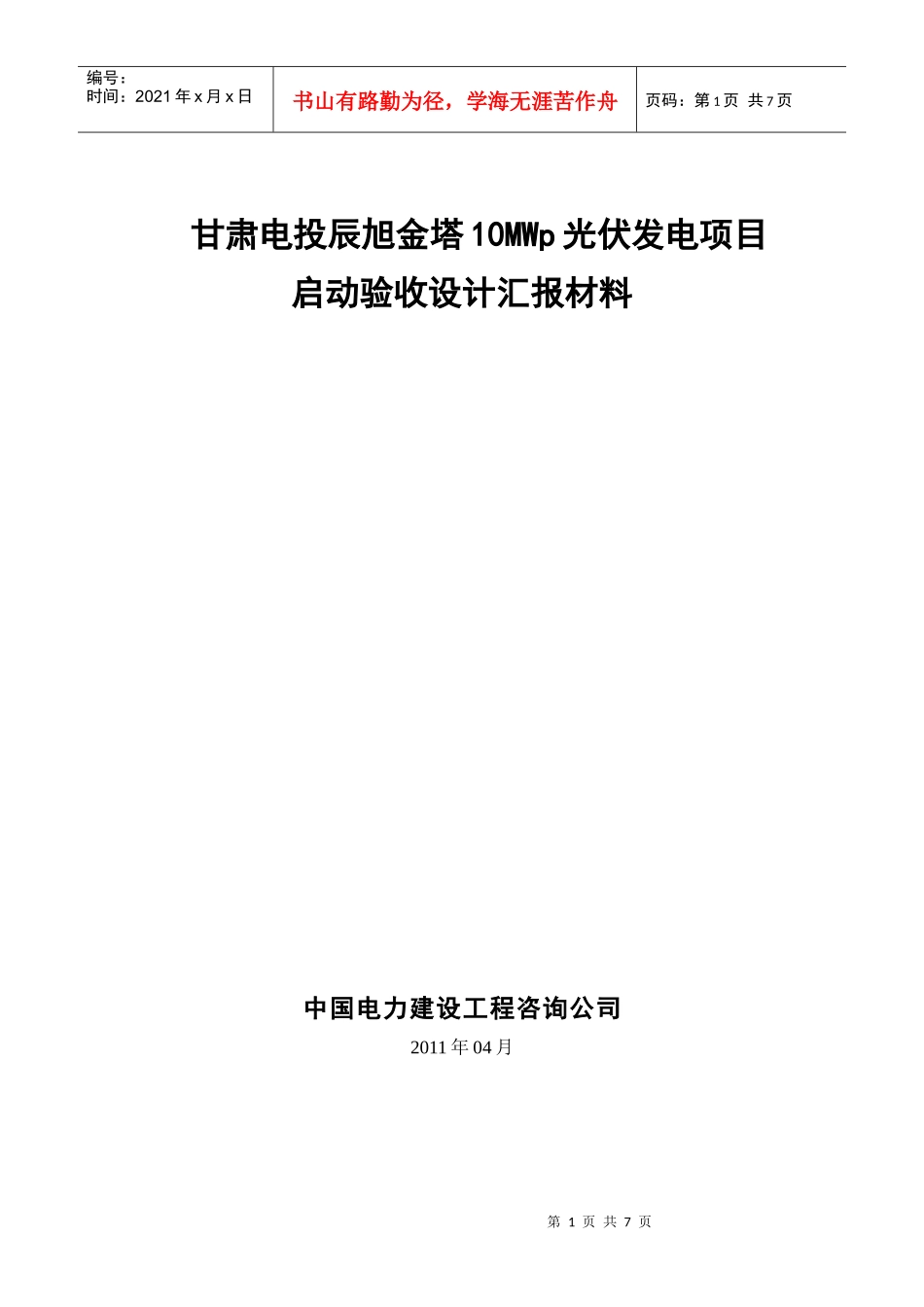

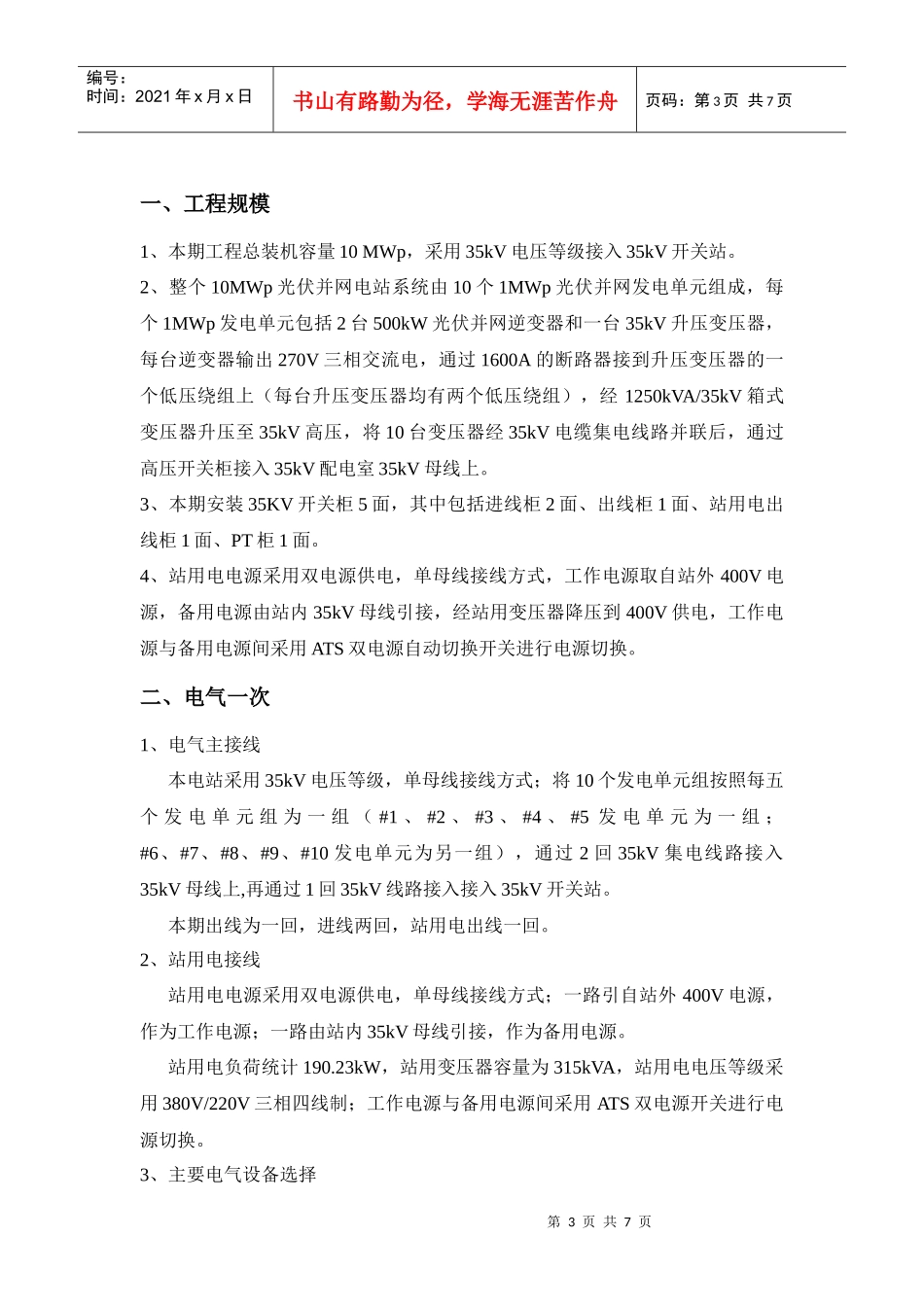

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页甘肃电投辰旭金塔10MWp光伏发电项目启动验收设计汇报材料中国电力建设工程咨询公司2011年04月第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页批准：审核：校核：编写：第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页一、工程规模1、本期工程总装机容量10MWp，采用35kV电压等级接入35kV开关站。2、整个10MWp光伏并网电站系统由10个1MWp光伏并网发电单元组成，每个1MWp发电单元包括2台500kW光伏并网逆变器和一台35kV升压变压器，每台逆变器输出270V三相交流电，通过1600A的断路器接到升压变压器的一个低压绕组上（每台升压变压器均有两个低压绕组），经1250kVA/35kV箱式变压器升压至35kV高压，将10台变压器经35kV电缆集电线路并联后，通过高压开关柜接入35kV配电室35kV母线上。3、本期安装35KV开关柜5面，其中包括进线柜2面、出线柜1面、站用电出线柜1面、PT柜1面。4、站用电电源采用双电源供电，单母线接线方式，工作电源取自站外400V电源，备用电源由站内35kV母线引接，经站用变压器降压到400V供电，工作电源与备用电源间采用ATS双电源自动切换开关进行电源切换。二、电气一次1、电气主接线本电站采用35kV电压等级，单母线接线方式；将10个发电单元组按照每五个发电单元组为一组（#1、#2、#3、#4、#5发电单元为一组；#6、#7、#8、#9、#10发电单元为另一组），通过2回35kV集电线路接入35kV母线上,再通过1回35kV线路接入接入35kV开关站。本期出线为一回，进线两回，站用电出线一回。2、站用电接线站用电电源采用双电源供电，单母线接线方式；一路引自站外400V电源，作为工作电源；一路由站内35kV母线引接，作为备用电源。站用电负荷统计190.23kW，站用变压器容量为315kVA，站用电电压等级采用380V/220V三相四线制；工作电源与备用电源间采用ATS双电源开关进行电源切换。3、主要电气设备选择第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页(1)美式箱式变电站为了使户外变压器安全可靠地运行和安装施工的简便，本电站选用具有运行可靠、操作方便、价格性能比较优越的美式箱式变电站。升压变压器的电压等级为38.5±2x2.5%/0.27kV/0.27kV；接线组别为Y,d11,d11；短路阻抗为6.5%。变压器、负荷开关、熔断器等设备均与外界环境隔离，不受外部环境的影响。箱式变电站安装在独立基础上，电缆从基础下方的电缆预埋管进出高低压室。（2）35kV配电装置35kV配电装置选用户内40.5kV铠装型移开式金属交流封闭开关柜设备，单母线接线。35kV配电室内共设5面高压柜，进出电缆均采用下进下出接线方式。一次元件主要包括：真空断路器、操动机构、电流互感器、电压互感器等，真空断路器采用水平拉出式。（4）站用电站用电配电装置包括树脂浇注干式变压器与低压抽出式开关柜（GCK）；采用单母线接线方式。站用电室内共设1台站用变压器与4面低压抽出式开关柜，进出电缆均采用下进下出接线方式。（5）35kV电缆35kV集电线路为直埋电缆，每5台箱变高压侧通过一路35kV电缆T接引至35kV开关柜，其中#1、#2、#3、#4、#5分站房变压器为一路；#6、#7、#8、#9、#10分站房变压器为一路。35kV集电线路采用ZRC-YJV22-26/35-3X50mm2直埋电缆；35kV出线柜引至出线塔电缆采用ZRC-YJV22-26/35-3X70mm2直埋电缆；站用电出线柜至站用变压器电缆采用ZRC-YJV22-26/35-3X50mm2电缆，电缆沟敷设。4、接地首先充分利用各设备基础内的钢筋作为自然接地体，再敷设必要的人工接地网，以满足接地电阻值的要求。（1）保护接地的范围根据《交流电气装置的接地》DL/T621规定，对所有要求接地部分均应可靠地接地。（2）太阳能光伏发电场区，保护接地、工作接地和过电压保护接地采用一第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页个总的接地网。本光伏发电场的接地网为以水平接地体为主，并采用部分垂直接地极组成复合环形封闭式接地网。水平接地带采用热镀锌...
