银联VOIP项目实施方案VIP免费

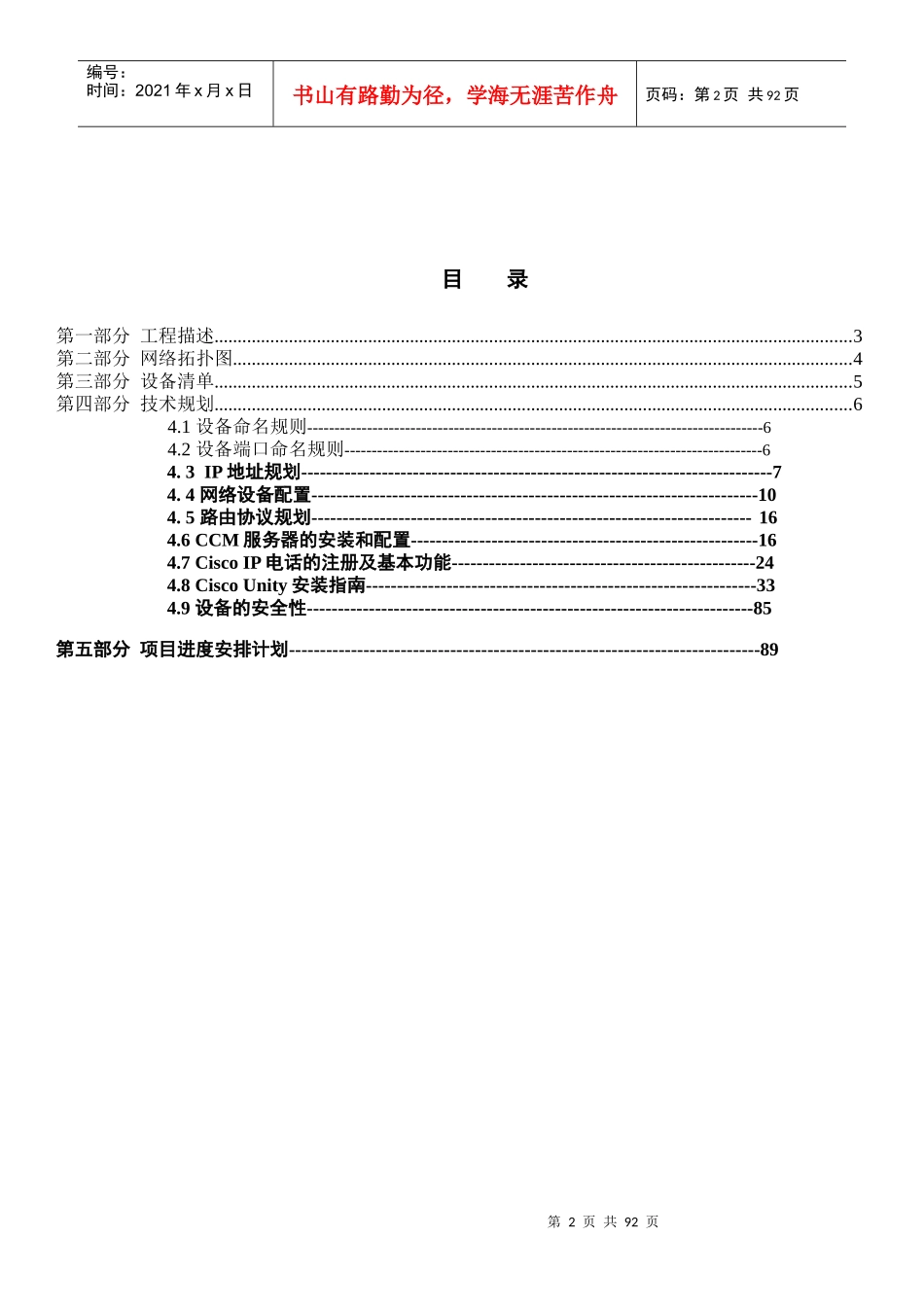

上海银联VOIP项目实施方案浙大图灵软件技术有限公司文件状态：[]草稿[√]正式发布[]正在修改文件标识：Tuling-Project-telecom当前版本：0.1作者：蔡辉完成日期：2009-2-16第2页共92页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共92页目录第一部分工程描述.........................................................................................................................................3第二部分网络拓扑图.....................................................................................................................................4第三部分设备清单.........................................................................................................................................5第四部分技术规划.........................................................................................................................................64.1设备命名规则------------------------------------------------------------------------------------64.2设备端口命名规则-----------------------------------------------------------------------------64.3IP地址规划----------------------------------------------------------------------------74.4网络设备配置------------------------------------------------------------------------104.5路由协议规划-----------------------------------------------------------------------164.6CCM服务器的安装和配置--------------------------------------------------------164.7CiscoIP电话的注册及基本功能-------------------------------------------------244.8CiscoUnity安装指南---------------------------------------------------------------334.9设备的安全性------------------------------------------------------------------------85第五部分项目进度安排计划----------------------------------------------------------------------------89第3页共92页第2页共92页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共92页第一部分工程描述本次项目建设为上海银联VOIP项目，内容为CCM服务器、UNITY服务器、网络、IP电话等设备。在设计时，采用业界主流的产品和先进技术以延长系统的生命周期；同时在性能要求与投资成本、适用性和可发展性方面的作了恰当的折衷。充分利用现有的设备，降低总建设成本，建设一个满足企业应用系统实用性、高可靠性的VOIP平台。第4页共92页第3页共92页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共92页第二部分网络拓扑图上海银联VOIP项目语音网络拓扑图（见附件）：机房核心交换机为Catalyst4506分别连接Catalyst3560入办公网、连CE500G入电话网络，接入CISCO2851通过两根E1线路联接至网通PBX语音交换机。CCM、UNITY服务器分别作为IP电话的控制管理中心和语音留言系统接至核心Catalyst4506中。第三部分设备清单序号型号配置数量第5页共92页第4页共92页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共92页1MCS7816I3-K9-CMB112LIC-CM6.0-7816=13LIC-CM-DL-10=714CISCO2851-V/K915PVDM2-48U6416VWIC2-2MFT-T1/E117CAB-E1-RK45BNC28CP-7960G=489CP-7936=410CP-7906G=25011UNITYU5-50USR-E112MCS-7815-I3-ECS1113RAIL-7815-I3114WS-CE500G-12TC115WS-CE500-24TT116WS-C4506117PWR-C45-1000AC218WS-X4515119WS-X4306-GB1201000BaseSXGBIC接口模块6211000BaseSXSFP接口模块12221000BaseLHSFP接口模块4第四部分技术规划4.1设备命名规则：为了保证以后的管理方便，设备命名需有一定的规范性。第6页共92页第5页共92页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共92页根据全网的命名规则，建议采用以下命名方法：AABB_CCDD_X_YYYY_Z。AABB：表示本设备，采用地名（全拼首字母）加单位名简称（全拼首字母）的命名...
