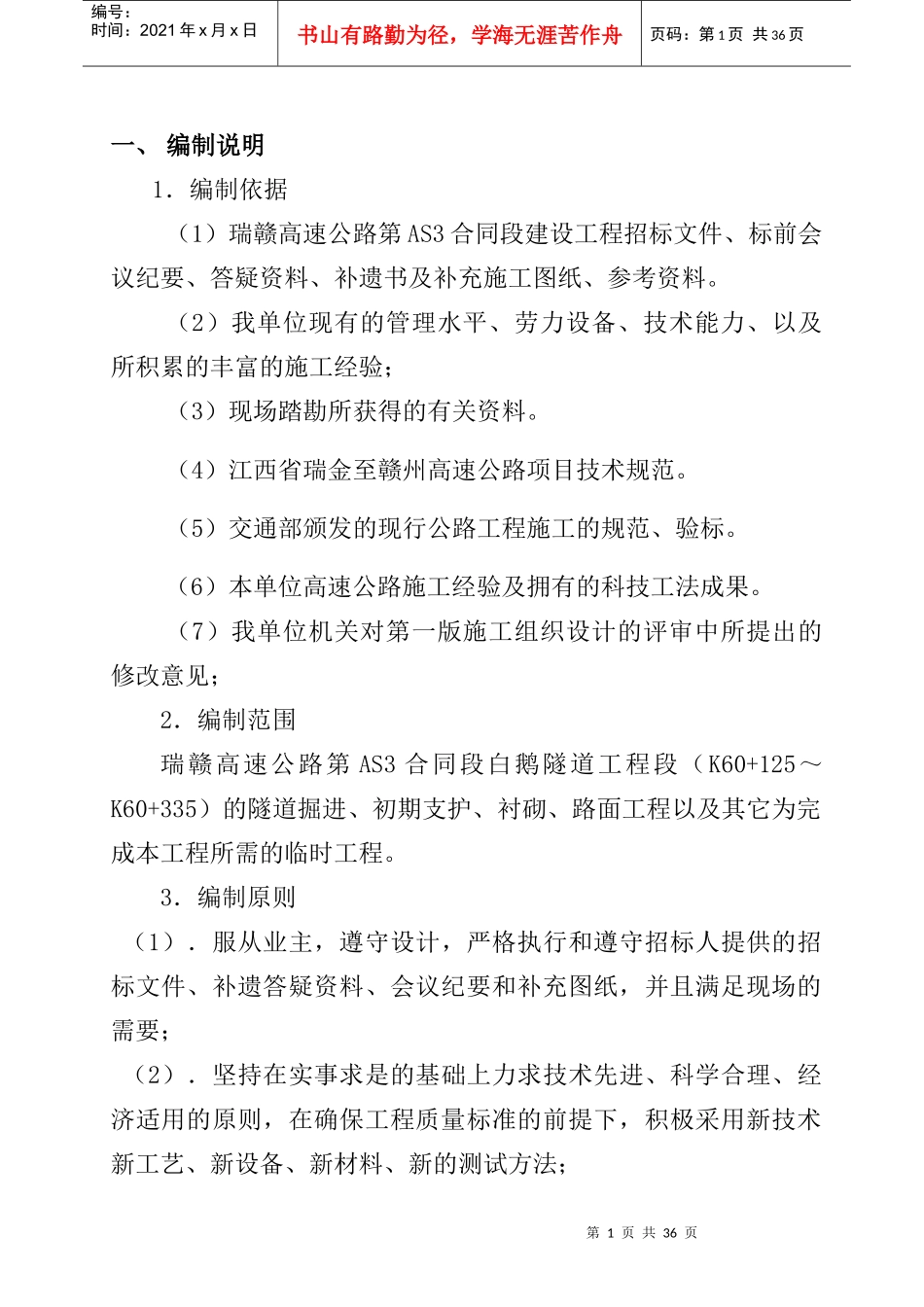

第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共36页一、编制说明1．编制依据（1）瑞赣高速公路第AS3合同段建设工程招标文件、标前会议纪要、答疑资料、补遗书及补充施工图纸、参考资料。（2）我单位现有的管理水平、劳力设备、技术能力、以及所积累的丰富的施工经验；（3）现场踏勘所获得的有关资料。（4）江西省瑞金至赣州高速公路项目技术规范。（5）交通部颁发的现行公路工程施工的规范、验标。（6）本单位高速公路施工经验及拥有的科技工法成果。（7）我单位机关对第一版施工组织设计的评审中所提出的修改意见；2．编制范围瑞赣高速公路第AS3合同段白鹅隧道工程段（K60+125～K60+335）的隧道掘进、初期支护、衬砌、路面工程以及其它为完成本工程所需的临时工程。3．编制原则（1）．服从业主，遵守设计，严格执行和遵守招标人提供的招标文件、补遗答疑资料、会议纪要和补充图纸，并且满足现场的需要；（2）．坚持在实事求是的基础上力求技术先进、科学合理、经济适用的原则，在确保工程质量标准的前提下，积极采用新技术新工艺、新设备、新材料、新的测试方法；第2页共36页第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共36页（3）．合理安排施工的程序和顺序，做到布局合理、突出重点、全面展开、流水作业、平行作业、正确适用的施工方法、科学组织、均衡生产、各工序紧密衔接，避免不必要的工作，以保证施工连续均衡地进行；（4）．施工进度安排注意各专业间的协调和配合，并充分考虑气候、季节对施工的影响；（5）．结合现场实际情况，因时间因地制宜，尽量利用当地合格资源，合理安排运输装卸与储存作业，减少物资运输周转的工作量；（6）．坚持自始至终对施工现场全过程严密监控，严格按照ISO9000质量体系运作，以工作质量确保每道工序，每项工程的工程质量，严格组织、精心管理、开展文明施工活动，创标准化施工现场；（7）．严格执行交通部现行的设计规范、施工规范及验收标准。二、工程概况1.地形及地貌白鹅隧道起讫里程为K60+125～K60+335，全长210.00m，设计高程为209.371～206.918m。地貌上以丘陵夹冲沟为特征，植被发育，海拔高程在218.0～262.0m之间，相对高差44m，山脊走向近东西向。隧道通过处为山鞍部位，进洞口山体坡角约40°，出洞口山体自然坡角为约35°，距出洞口南侧100m发育一常年性流水的溪流，水面高程约141.0m。2．设计情况第3页共36页第2页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共36页隧道左、右洞）位于直线上，采用复合式中墙连拱隧道形式，最大开挖宽度达12.15米＋2.0米＋12.15米，单洞路面横坡为2%，隧道设置单向纵坡，纵坡为-0.6%（75米）/-1.6%（135米）。左、右洞进洞口路面设计标高209.371m。3.工程地质条件地质岩性。地层岩性单一，主要是燕山早期第一阶段中粗粒花岗岩。4.水文条件隧道水文地质条件简单，地表水水位低于隧道设计标高,各地层赋水性差，属于基岩裂隙水。在隧道出口南侧100m见一常年性流水的溪流，但标高为141.0m。在隧道底板高程以下，不会对隧道施工造成影响。三、施工组织安排1.施工组织安排原则合理布局，突出重点，全面展开，平行作业，科学组织，均衡生产，确保工程进度和质量。2.主要施工负责人见下表：主要施工负责人员表第4页共36页第3页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共36页序号姓名年龄职务职称备注1向东45隧道工程队队长工程师2秦茂军32安质环保部部长高级工程师3罗绍波32测量负责人工程师4李冶旭49试验负责人工程师5廖锟27主管工程师工程师3.工期安排隧道在2007年3月1日开始进场准备，于2007年5月1日开始施工，2008年6月30日完工。总工期14个月。详见《白鹅隧道施工进度横道图》。4.任务化分及劳力布置本隧道全部分项工程由隧道施工工程队（158人,含正负队长）负责施工；施工队伍包括掘进、衬砌、综合三个工班。掘进工班负责隧道开挖、支护、出渣、运输。衬砌工班负责二次衬砌，包括砼的生产、运输和灌注。风、水、电及设备维修、保养，场外材料的转运等工作...
