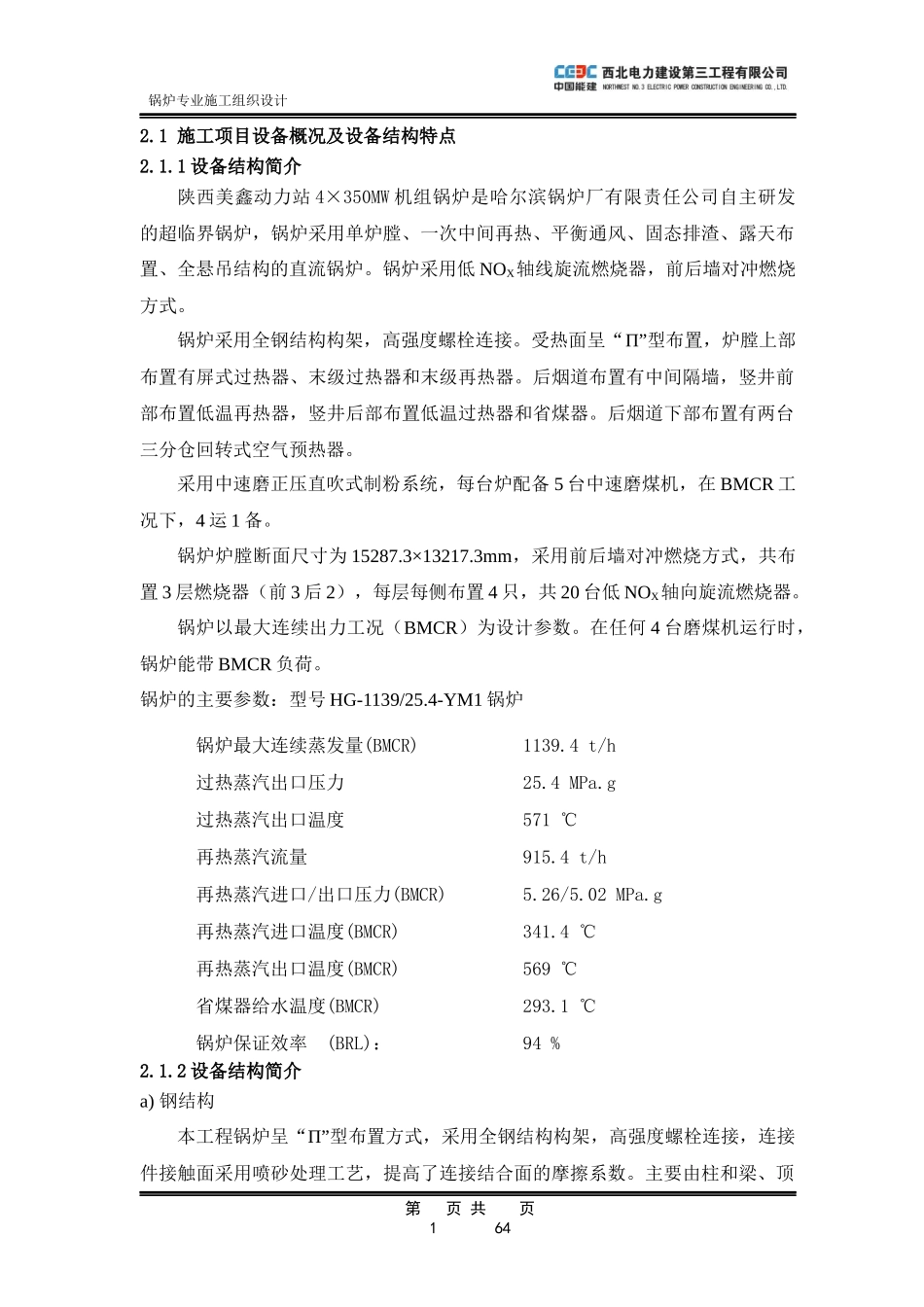

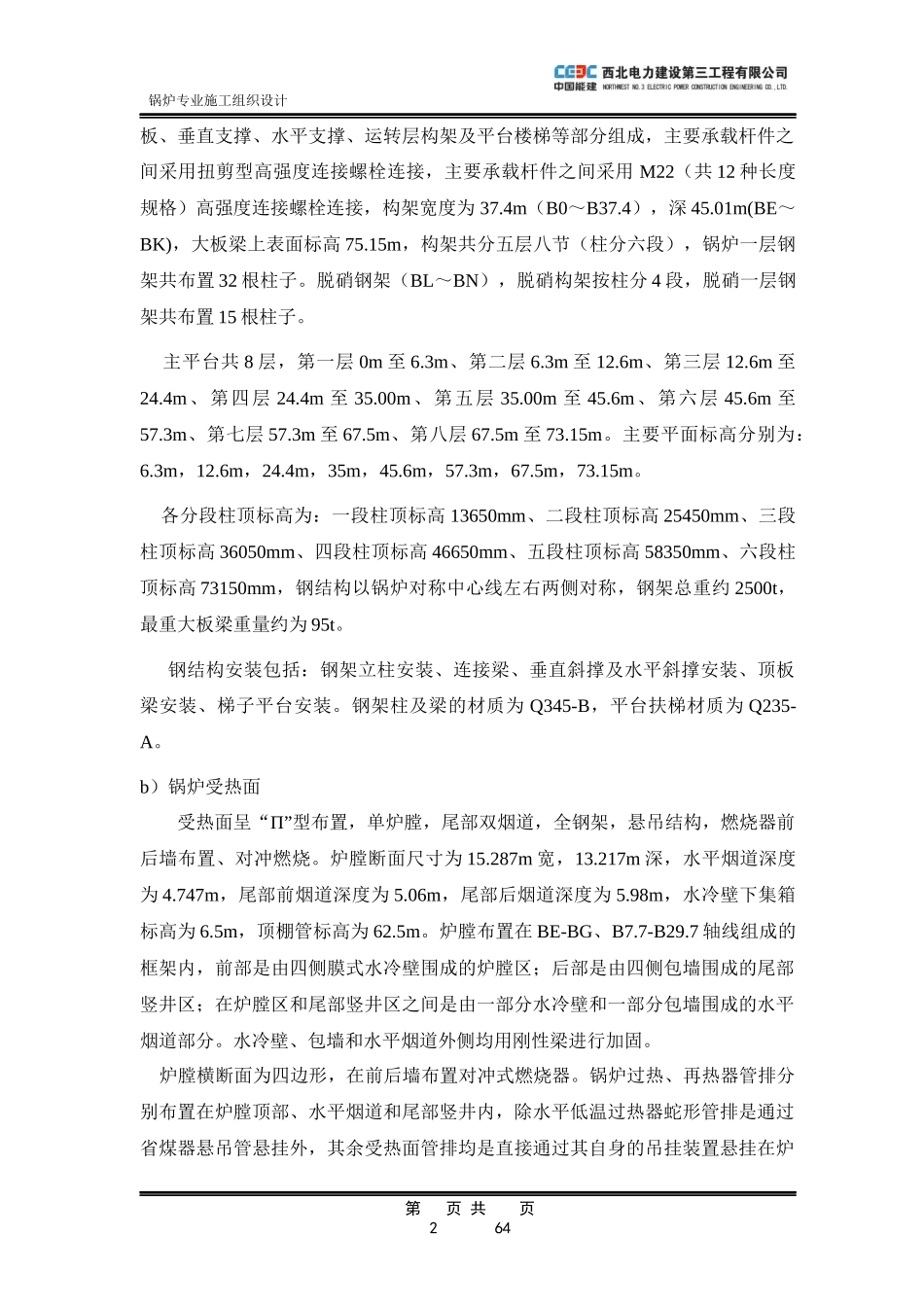

第0页共64页锅炉专业施工组织设计1编制依据1.1陕西美鑫铝镁合金配套动力站工程4#机组安装工程施工组织设计；1.2陕西美鑫产业投资有限公司年产30万吨铝镁合金项目配套动力站4#机组主厂房建筑安装工程招标文件。1.3哈尔滨锅炉股份有限公司锅炉安装说明书及锅炉安装图纸；1.4西北电力设计院设计的施工图纸及相关技术资料；1.5设备开箱资料及有关技术文件1.6《火力发电工程施工组织设计导则》DL/T5706-2014。1.7《电力建设施工质量验收及评价规程》（第2部分：锅炉机组）DL/T5210.2-20091.8《电力建设施工及验收技术规范》（锅炉机组篇）DL5190.2-2012；1.9《火力发电厂焊接技术规程》DL/T869-2012。1.10《中华人民共和国工程建设标准强制性条文》（电力工程部分2011年版）1.11现场起重运输机械性能说明图册1.12《电力建设工程施工技术管理导则》国电电网[2003]153号1.13《电力建设健康与安全管理工作规定》（2002-01-21实施版）1.14《电力建设安全工作规程》（火力发电厂部分DL5009.1-2014）1.15《电力建设安全健康与环境管理工作规定》（国家电力公司2002年01月）1.16公司施工组织设计编审制度、公司质量及职业健康安全管理方面的程序文件上述标准如有最新版本，经监理、业主确认后，执行最新版本标准。2工程概况陕西美鑫产业投资有限公司年产30万吨铝镁合金项目配套动力站4#机组主厂房建筑安装工程位于陕西铜川市耀州区董家河镇董家河循环经济示范园区内。本工程系新建性质，建设规模为4×35MW火电机组。厂址自然标高在760.00m～795.00m。电厂大件设备运输采用公路运输方式。本设计施工范围包含：炉本体、除尘装置、辅机、制粉系统、烟风煤管道、除渣系统以及本标段范围内设备和管道的保温油漆等。第1页共64页锅炉专业施工组织设计2.1施工项目设备概况及设备结构特点2.1.1设备结构简介陕西美鑫动力站4×350MW机组锅炉是哈尔滨锅炉厂有限责任公司自主研发的超临界锅炉，锅炉采用单炉膛、一次中间再热、平衡通风、固态排渣、露天布置、全悬吊结构的直流锅炉。锅炉采用低NOX轴线旋流燃烧器，前后墙对冲燃烧方式。锅炉采用全钢结构构架，高强度螺栓连接。受热面呈“Π”型布置，炉膛上部布置有屏式过热器、末级过热器和末级再热器。后烟道布置有中间隔墙，竖井前部布置低温再热器，竖井后部布置低温过热器和省煤器。后烟道下部布置有两台三分仓回转式空气预热器。采用中速磨正压直吹式制粉系统，每台炉配备5台中速磨煤机，在BMCR工况下，4运1备。锅炉炉膛断面尺寸为15287.3×13217.3mm，采用前后墙对冲燃烧方式，共布置3层燃烧器（前3后2），每层每侧布置4只，共20台低NOX轴向旋流燃烧器。锅炉以最大连续出力工况（BMCR）为设计参数。在任何4台磨煤机运行时，锅炉能带BMCR负荷。锅炉的主要参数：型号HG-1139/25.4-YM1锅炉锅炉最大连续蒸发量(BMCR)1139.4t/h过热蒸汽出口压力25.4MPa.g过热蒸汽出口温度571℃再热蒸汽流量915.4t/h再热蒸汽进口/出口压力(BMCR)5.26/5.02MPa.g再热蒸汽进口温度(BMCR)341.4℃再热蒸汽出口温度(BMCR)569℃省煤器给水温度(BMCR)293.1℃锅炉保证效率(BRL)：94%2.1.2设备结构简介a)钢结构本工程锅炉呈“П”型布置方式，采用全钢结构构架，高强度螺栓连接，连接件接触面采用喷砂处理工艺，提高了连接结合面的摩擦系数。主要由柱和梁、顶第2页共64页锅炉专业施工组织设计板、垂直支撑、水平支撑、运转层构架及平台楼梯等部分组成，主要承载杆件之间采用扭剪型高强度连接螺栓连接，主要承载杆件之间采用M22（共12种长度规格）高强度连接螺栓连接，构架宽度为37.4m（B0～B37.4），深45.01m(BE～BK)，大板梁上表面标高75.15m，构架共分五层八节（柱分六段），锅炉一层钢架共布置32根柱子。脱硝钢架（BL～BN），脱硝构架按柱分4段，脱硝一层钢架共布置15根柱子。主平台共8层，第一层0m至6.3m、第二层6.3m至12.6m、第三层12.6m至24.4m、第四层24.4m至35.00m、第五层35.00m至45.6m、第六层45.6m至57.3m、第七层57.3m至67.5m、第八层67.5m至73.15m。主要平面标高分别为：6.3m，12.6m，24.4m，35m，45.6m，57.3m，67.5m，73.15m。各分段柱顶标高为：一段柱顶标高13650mm、...
