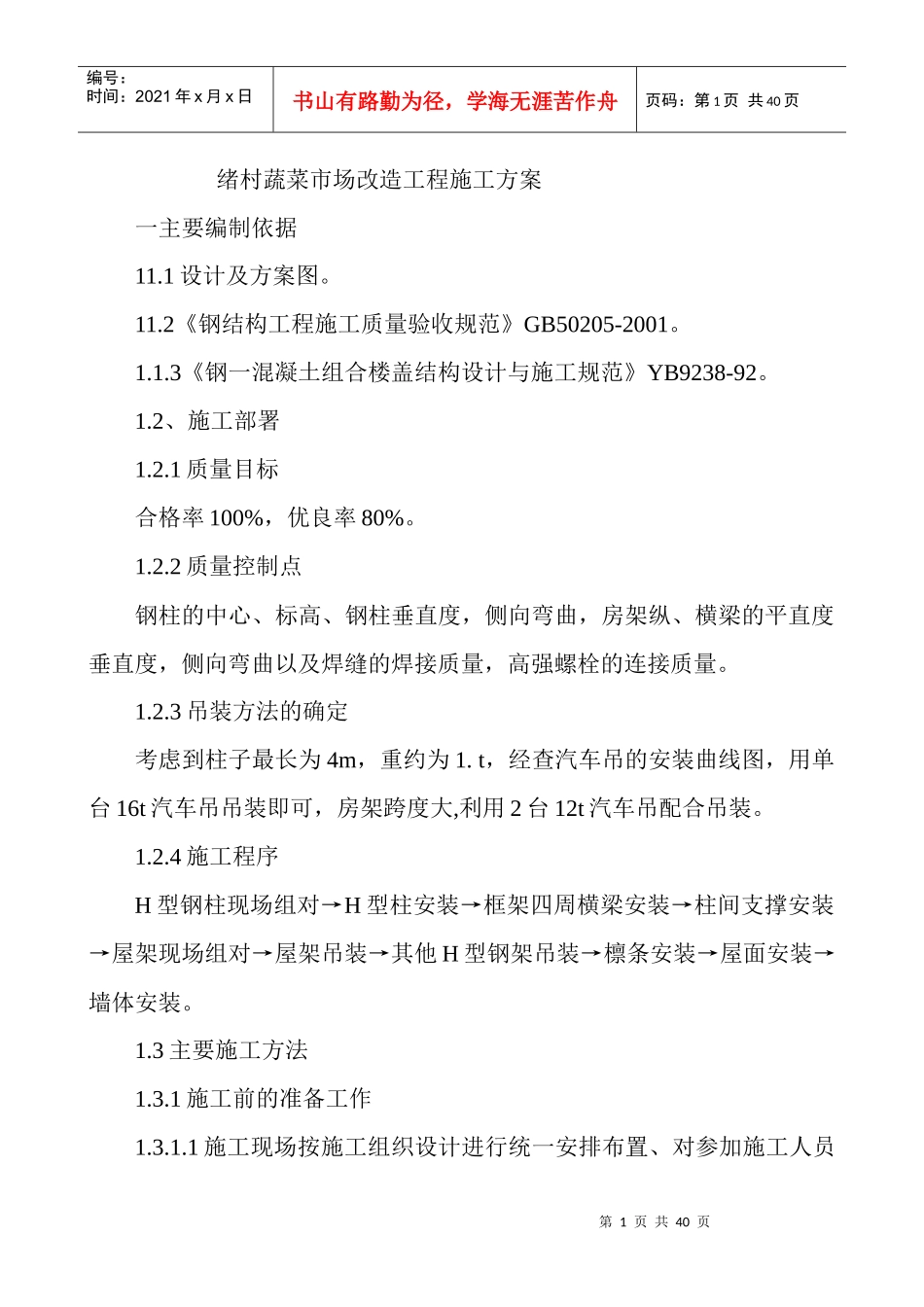

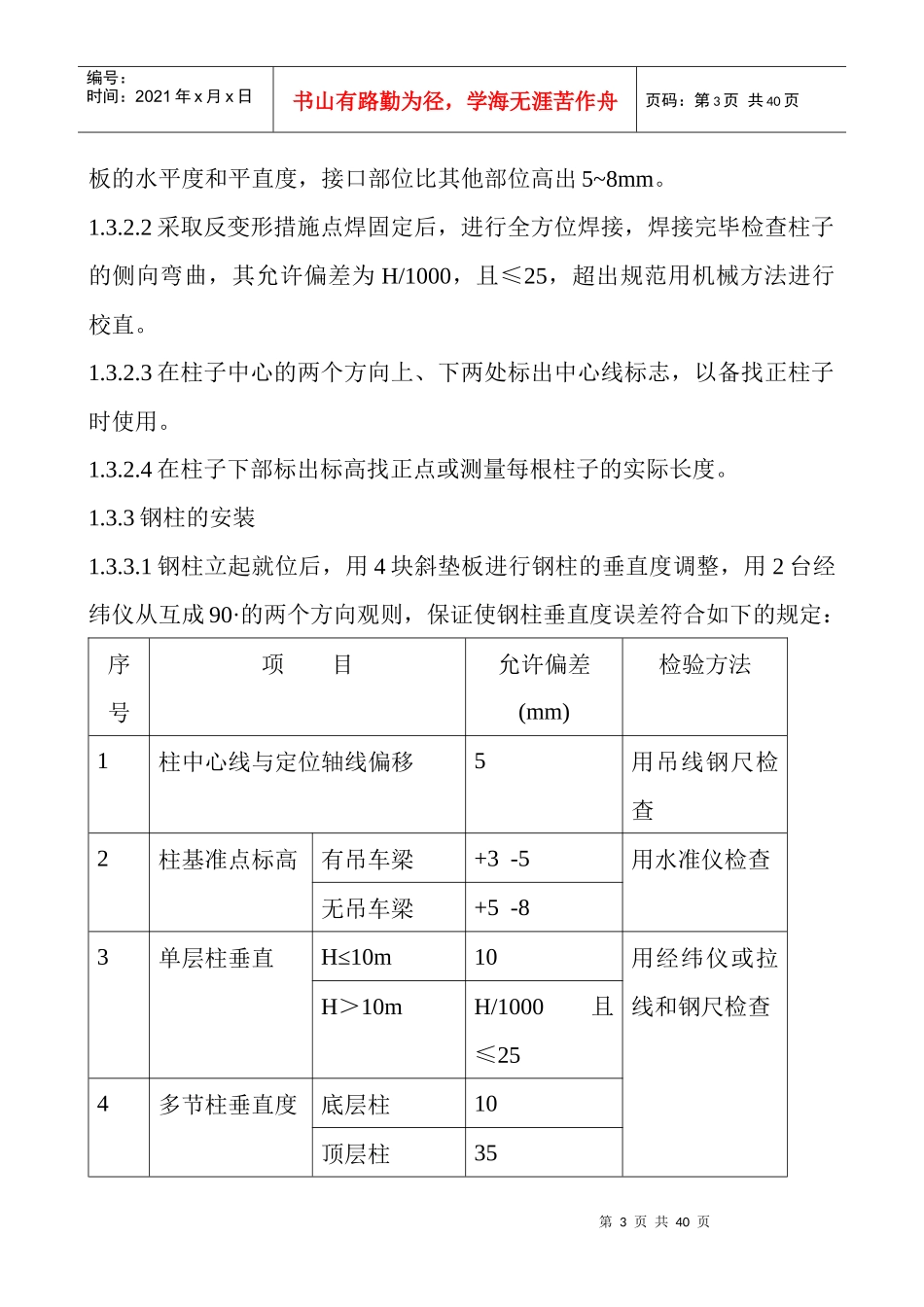

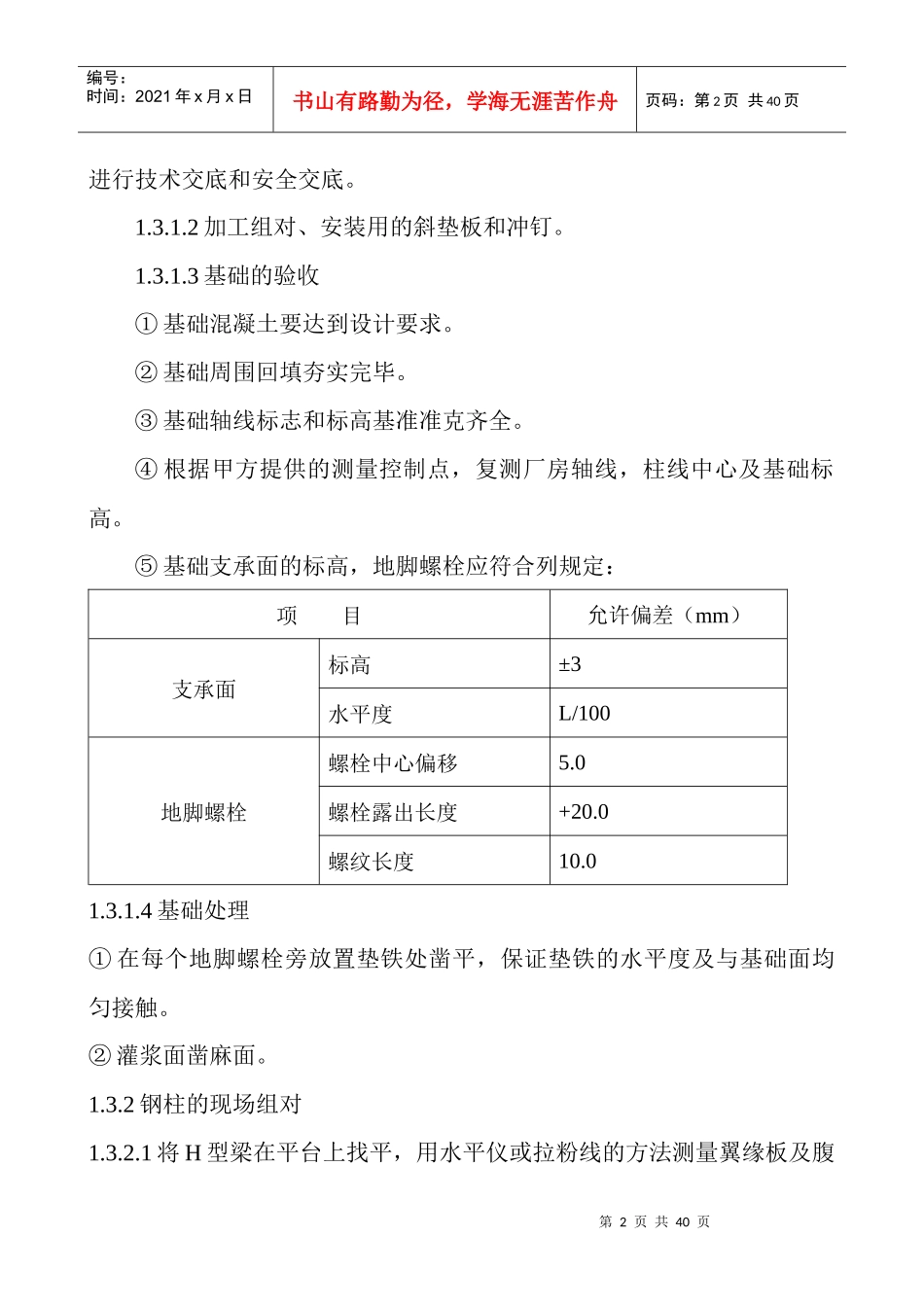

第1页共40页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共40页绪村蔬菜市场改造工程施工方案一主要编制依据11.1设计及方案图。11.2《钢结构工程施工质量验收规范》GB50205-2001。1.1.3《钢一混凝土组合楼盖结构设计与施工规范》YB9238-92。1.2、施工部署1.2.1质量目标合格率100%,优良率80%。1.2.2质量控制点钢柱的中心、标高、钢柱垂直度,侧向弯曲,房架纵、横梁的平直度垂直度,侧向弯曲以及焊缝的焊接质量,高强螺栓的连接质量。1.2.3吊装方法的确定考虑到柱子最长为4m,重约为1.t,经查汽车吊的安装曲线图,用单台16t汽车吊吊装即可,房架跨度大,利用2台12t汽车吊配合吊装。1.2.4施工程序H型钢柱现场组对→H型柱安装→框架四周横梁安装→柱间支撑安装→屋架现场组对→屋架吊装→其他H型钢架吊装→檩条安装→屋面安装→墙体安装。1.3主要施工方法1.3.1施工前的准备工作1.3.1.1施工现场按施工组织设计进行统一安排布置、对参加施工人员第2页共40页第1页共40页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共40页进行技术交底和安全交底。1.3.1.2加工组对、安装用的斜垫板和冲钉。1.3.1.3基础的验收①基础混凝土要达到设计要求。②基础周围回填夯实完毕。③基础轴线标志和标高基准准克齐全。④根据甲方提供的测量控制点,复测厂房轴线,柱线中心及基础标高。⑤基础支承面的标高,地脚螺栓应符合列规定:项目允许偏差(mm)支承面标高±3水平度L/100地脚螺栓螺栓中心偏移5.0螺栓露出长度+20.0螺纹长度10.01.3.1.4基础处理①在每个地脚螺栓旁放置垫铁处凿平,保证垫铁的水平度及与基础面均匀接触。②灌浆面凿麻面。1.3.2钢柱的现场组对1.3.2.1将H型梁在平台上找平,用水平仪或拉粉线的方法测量翼缘板及腹第3页共40页第2页共40页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共40页板的水平度和平直度,接口部位比其他部位高出5~8mm。1.3.2.2采取反变形措施点焊固定后,进行全方位焊接,焊接完毕检查柱子的侧向弯曲,其允许偏差为H/1000,且≤25,超出规范用机械方法进行校直。1.3.2.3在柱子中心的两个方向上、下两处标出中心线标志,以备找正柱子时使用。1.3.2.4在柱子下部标出标高找正点或测量每根柱子的实际长度。1.3.3钢柱的安装1.3.3.1钢柱立起就位后,用4块斜垫板进行钢柱的垂直度调整,用2台经纬仪从互成90·的两个方向观则,保证使钢柱垂直度误差符合如下的规定:序号项目允许偏差(mm)检验方法1柱中心线与定位轴线偏移5用吊线钢尺检查2柱基准点标高有吊车梁+3-5用水准仪检查无吊车梁+5-83单层柱垂直H≤10m10用经纬仪或拉线和钢尺检查H>10mH/1000且≤254多节柱垂直度底层柱10顶层柱35第4页共40页第3页共40页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共40页然后,在每个地脚螺栓旁放一组平垫板,垫板不得多于5块,且与混凝土柱顶面的接触,应平整、紧密。校正完毕,及时拧紧柱子脚螺栓。1.3.3.2拧紧柱脚螺栓时应由内向外,均匀对称进行,拧紧力矩由工艺试验评定时确定的参数进行,不得过拧或欠拧。1.3.3.3柱子安装完毕后,及时将垫板焊接牢固,并备双螺母防松。1.3.3.4柱子找平找正后,及时安装柱间支撑,连接处用安装螺栓连接固定。1.3.3.5柱子安装形成空间钢度单元后,及时对柱底板和基础顶面的间隙采用细石混凝土二次灌浆,并对安装焊缝和涂漆损伤处进行补漆。1.3.4框架四周H梁的安装1.3.4.1临时固定柱子安装完毕后,先安装框架四周的横梁,利用30t汽车吊或16t汽车吊配合,用安装螺栓临时固定,接触应有70%的面紧贴,用0.3mm厚的塞尺检查,可插入面积之和不得大于接触顶紧总面积的30%,边缘最大间隙水应大于0.8mm。安装使用的临时安装螺栓和冲钉,在每个节点上穿入的数量,根据安装过程所承受的荷截计算确定,并应符合下列规定:①不少于安装孔总数的1/3②临时螺栓不少于两个③冲钉不应多于临时螺栓的30%④扩孔后的A、B级螺栓孔不得使用冲钉⑤螺栓孔不得采用气割扩孔第5页共40页第4页共40页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共40页1.3.4....
