钢结构厂房安装作业指导书VIP专享VIP免费

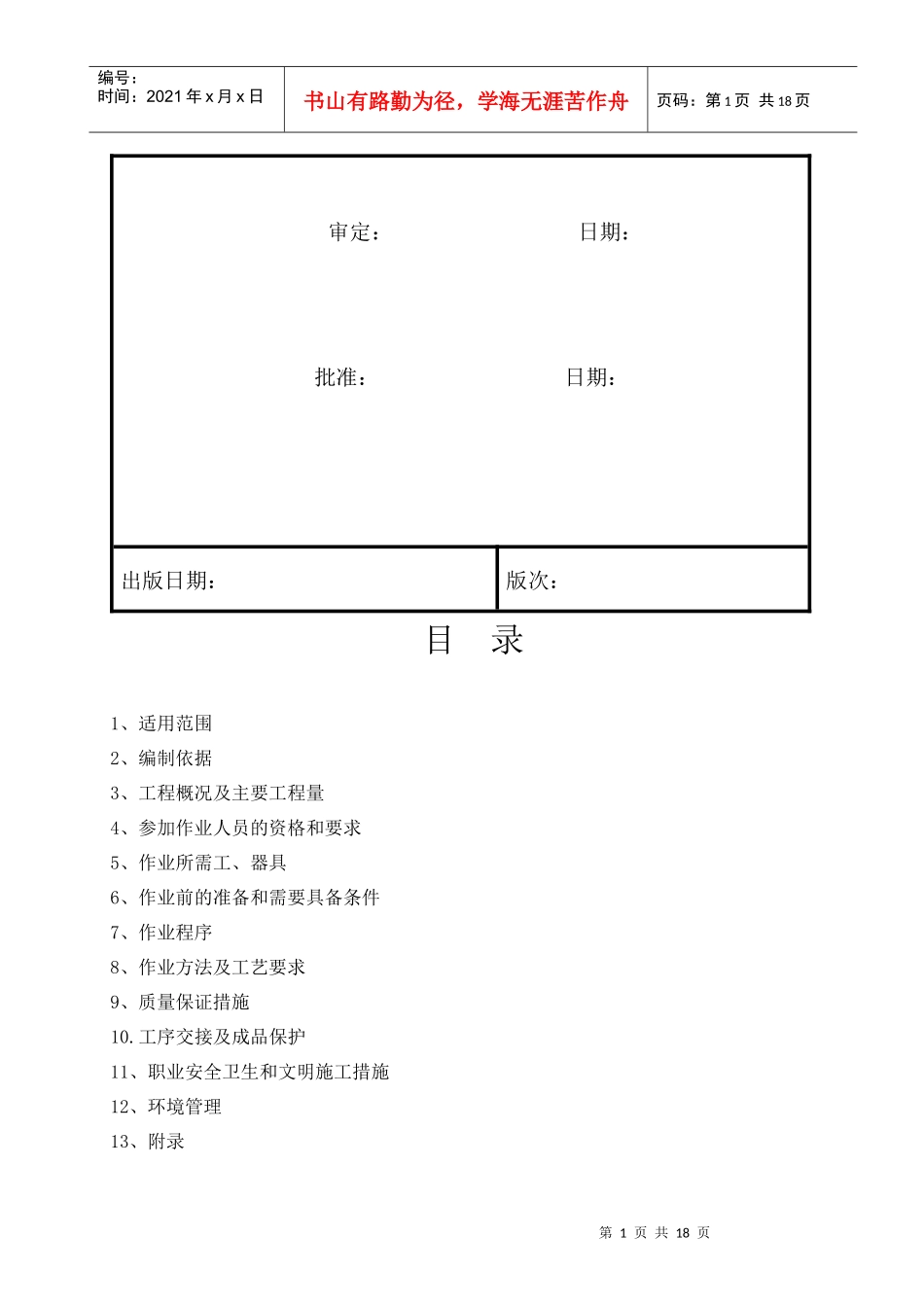

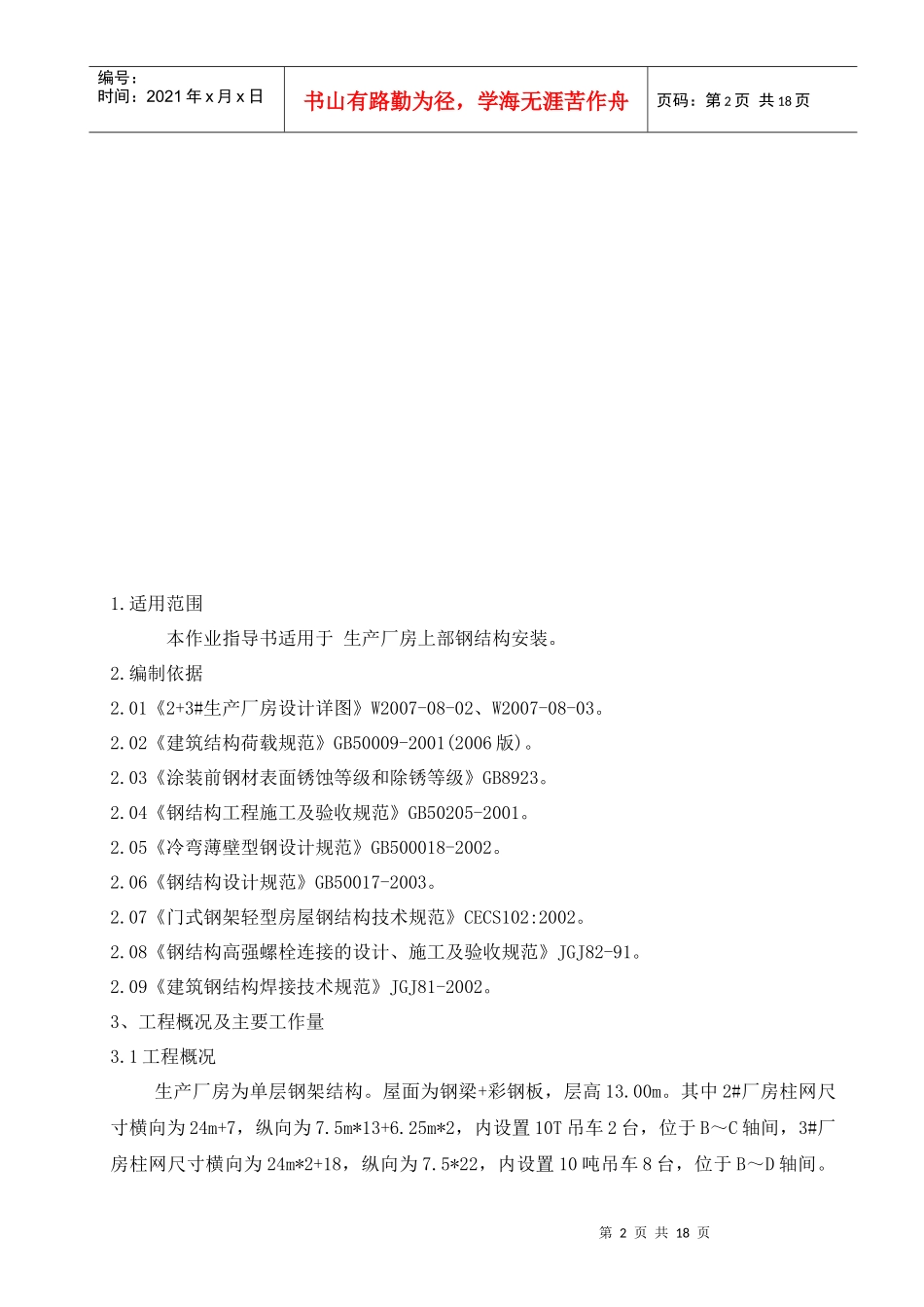

作业指导书工程名称：编号：作业项目名称：编制单位：编写：日期：审核：日期：第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页审定：日期：批准：日期：出版日期：版次：目录1、适用范围2、编制依据3、工程概况及主要工程量4、参加作业人员的资格和要求5、作业所需工、器具6、作业前的准备和需要具备条件7、作业程序8、作业方法及工艺要求9、质量保证措施10.工序交接及成品保护11、职业安全卫生和文明施工措施12、环境管理13、附录第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页1.适用范围本作业指导书适用于生产厂房上部钢结构安装。2.编制依据2.01《2+3#生产厂房设计详图》W2007-08-02、W2007-08-03。2.02《建筑结构荷载规范》GB50009-2001(2006版)。2.03《涂装前钢材表面锈蚀等级和除锈等级》GB8923。2.04《钢结构工程施工及验收规范》GB50205-2001。2.05《冷弯薄壁型钢设计规范》GB500018-2002。2.06《钢结构设计规范》GB50017-2003。2.07《门式钢架轻型房屋钢结构技术规范》CECS102:2002。2.08《钢结构高强螺栓连接的设计、施工及验收规范》JGJ82-91。2.09《建筑钢结构焊接技术规范》JGJ81-2002。3、工程概况及主要工作量3.1工程概况生产厂房为单层钢架结构。屋面为钢梁+彩钢板，层高13.00m。其中2#厂房柱网尺寸横向为24m+7，纵向为7.5m*13+6.25m*2，内设置10T吊车2台，位于B～C轴间，3#厂房柱网尺寸横向为24m*2+18，纵向为7.5*22，内设置10吨吊车8台，位于B～D轴间。第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页本工程设计要求高，施工难度较大，是单层钢架结构制作中工艺要求较高的项目。3.1.1本工程钢柱、钢梁、吊车梁采用Q345型钢制作。其余构件、支撑用Q235型钢制作。3.1.2法兰盘按面采用喷砂处理，使其摩擦系数达到：Q345材质构件不小于0.50，Q235材质构件不小于0.45。3.1.3屋面檩条和墙面檩条均选用高强度冷弯薄壁型钢镀锌檩条。3.1.4除锈：除镀锌构件外，制作钢构件表面均应进行喷砂（抛丸）除锈处理，不得手工除锈，除锈质量等级应达到国标GB8923。3.1.5防腐涂层3.1.5.1主厂房（除与附房共用的钢柱，不刷防火涂料区域）：底漆一遍，环氧富锌防锈漆，涂层厚度：室内25～30微米；室外30～40微米；中间漆一遍，环氧富锌防锈漆，涂层厚度：室内25～30微米；室外30～40微米；面漆二遍，环氧富锌面漆，涂层厚度：室内25～30微米；室外30～40微米；修补漆共五遍，各层如上，涂层厚度：室内≥125微米；室外≥150微米；3.1.5.2附房（含与主房共用的钢柱，刷防火涂料区域）：底漆一遍，环氧富锌防锈漆，涂层厚度：室内25～30微米；室外30～40微米；中间漆二遍，环氧富锌防锈漆，涂层厚度：室内50～60微米；室外60～80微米；3.1.6下列情况免涂油漆：埋于混凝土中，与混凝土接触面，将焊接的位置，高强螺栓连接范围内构件接触面。3.1.7钢结构防火工程3.1.7.1本工程（仅为附房及与主房共用的钢柱）防火等级为二级，要求钢构件耐火极限为：钢柱2小时，钢梁1.5小时，檩条0.5小时。3.1.7.2施工所选用的钢结构防火涂料与防锈油漆（涂料）之间应进行相容性试验，试验合格后方可使用。第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页3.2主要工程量2#生产厂房主要工程量序号构件名称材质规格数量重量（吨）备注1钢柱Q345H550*300*8*1232根58主厂房3～13轴钢柱和附属厂房（7m*75m）所有钢构件刷防火涂料H350*250*6*124根H484*324*8*124根H300*250*6*1011根2钢梁Q345H（600～450）*250*6*1228根38H450*250*6*106根H300*200*6*1011根H350*250*6*122根3檩条（含墙梁）Q345Z型220*75*20*2.0268支35Z型220*75*20*2.012支C220*70*20*3.016支C220*70*20*2.2454支C220*70*20*2.010支4檩条拉杆Q23512∮圆钢（9m/支）1944第5页共18页第4页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共18页（含墙架）支14∮圆钢（9m/支）112支34*2.5∮套管（6m/支）75支5钢支撑（含墙...
