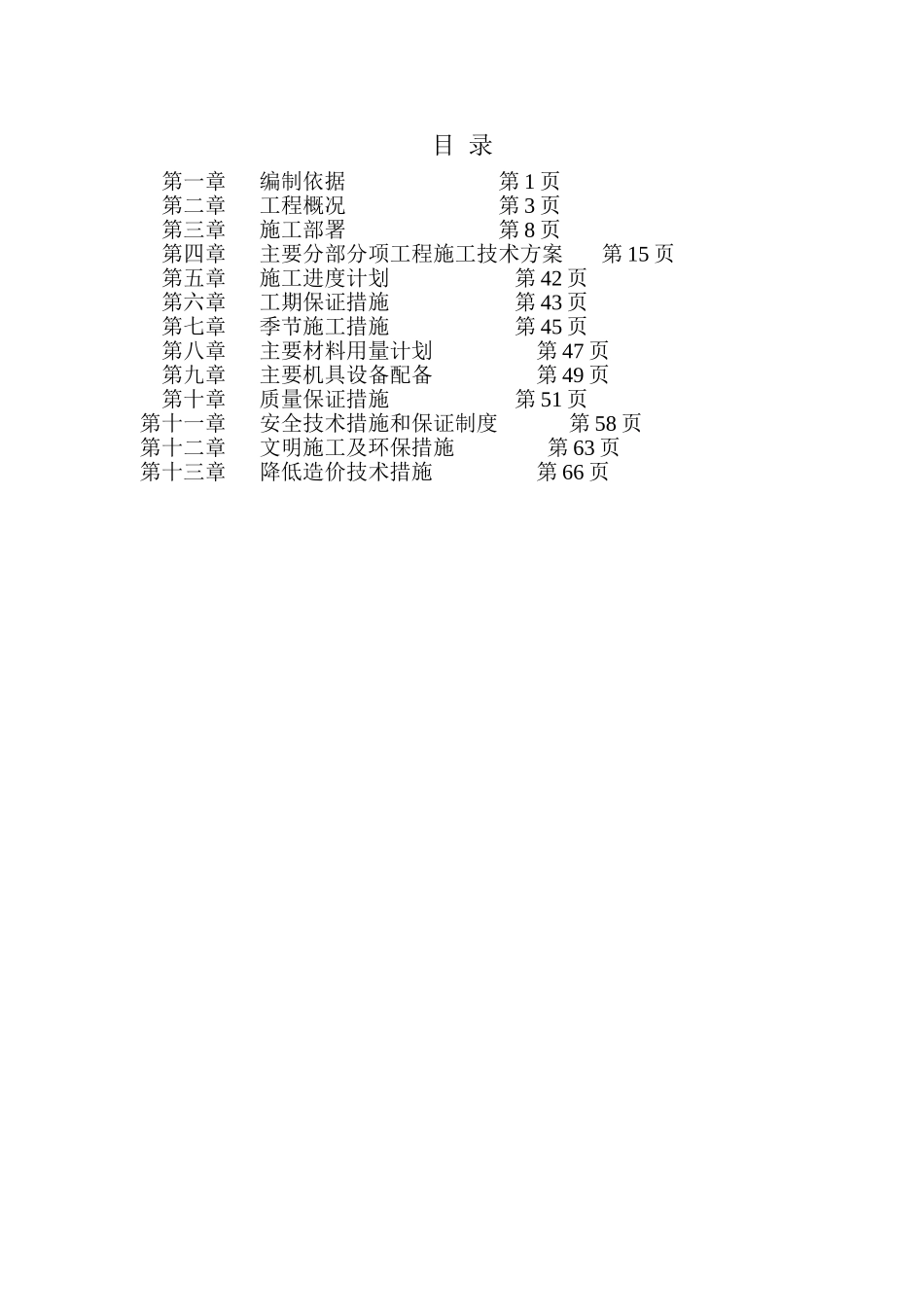

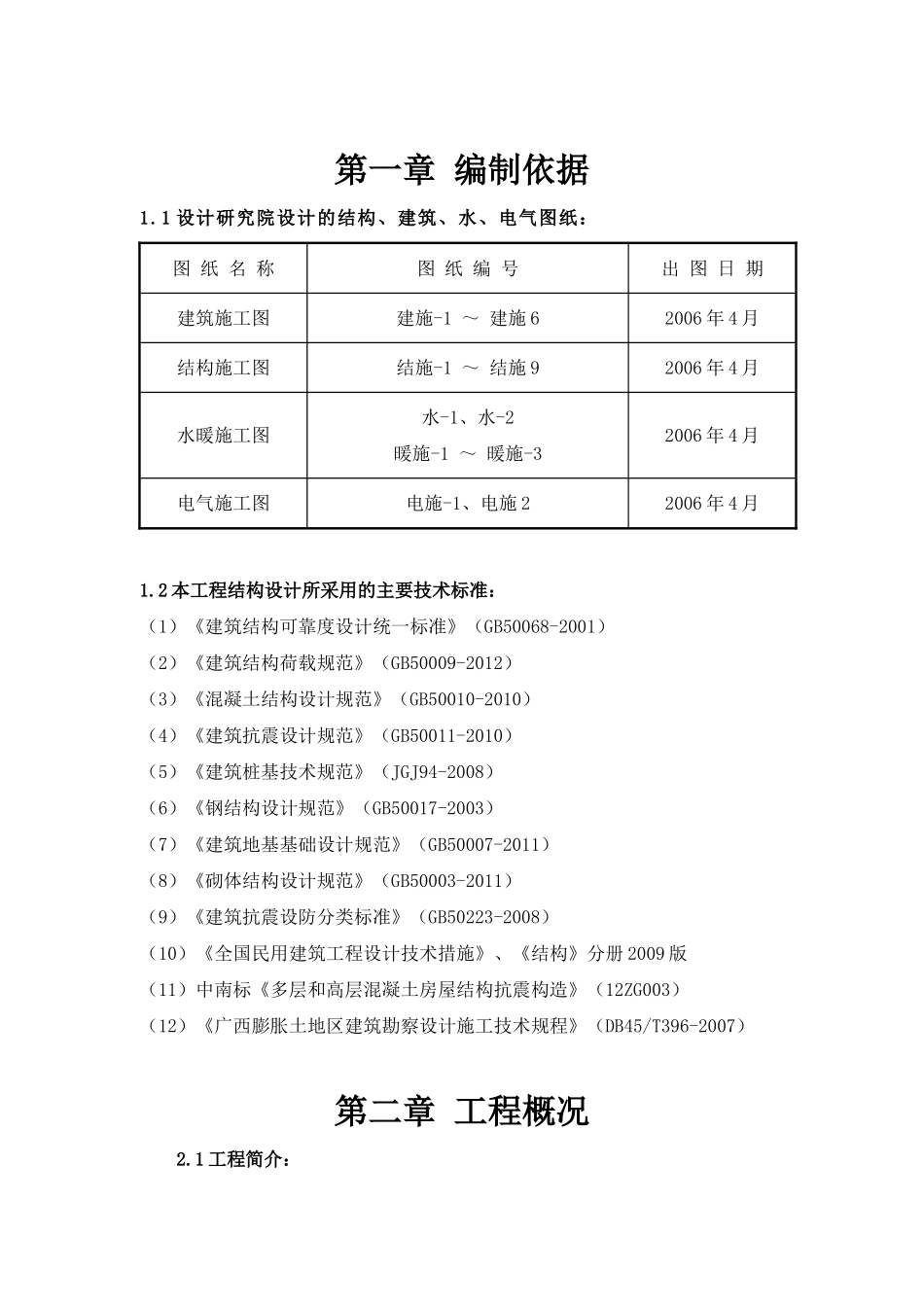

目录第一章编制依据第1页第二章工程概况第3页第三章施工部署第8页第四章主要分部分项工程施工技术方案第15页第五章施工进度计划第42页第六章工期保证措施第43页第七章季节施工措施第45页第八章主要材料用量计划第47页第九章主要机具设备配备第49页第十章质量保证措施第51页第十一章安全技术措施和保证制度第58页第十二章文明施工及环保措施第63页第十三章降低造价技术措施第66页第一章编制依据1.1设计研究院设计的结构、建筑、水、电气图纸：图纸名称图纸编号出图日期建筑施工图建施-1～建施62006年4月结构施工图结施-1～结施92006年4月水暖施工图水-1、水-2暖施-1～暖施-32006年4月电气施工图电施-1、电施22006年4月1.2本工程结构设计所采用的主要技术标准：（1）《建筑结构可靠度设计统一标准》（GB50068-2001）（2）《建筑结构荷载规范》（GB50009-2012）（3）《混凝土结构设计规范》（GB50010-2010）（4）《建筑抗震设计规范》（GB50011-2010）（5）《建筑桩基技术规范》（JGJ94-2008）（6）《钢结构设计规范》（GB50017-2003）（7）《建筑地基基础设计规范》（GB50007-2011）（8）《砌体结构设计规范》（GB50003-2011）（9）《建筑抗震设防分类标准》（GB50223-2008）（10）《全国民用建筑工程设计技术措施》、《结构》分册2009版（11）中南标《多层和高层混凝土房屋结构抗震构造》（12ZG003）（12）《广西膨胀土地区建筑勘察设计施工技术规程》（DB45/T396-2007）第二章工程概况2.1工程简介：序号项目内容1工程名称广西桂威年产100万m³商品混凝土搅拌站/原料堆棚2建设单位广西桂威商品混凝土有限公司3设计单位广西壮族自治区建筑材料科学研究设计院4工程地点南宁市友谊路高岭村6工程面积1589.50m27结构形式下结构部为钢筋混凝土剪力墙、上部结构为钢结构8基础形式条形基础2.2建筑设计概况：本工程为广西桂威年产100万m³商品混凝土搅拌站/原料堆棚，钢筋混凝土剪力墙3.5m高，长度57.80m，基本柱距为8.30m、12.30；上部为钢结构，管桁架式单层钢结构厂房。本工程±0.000标高相当于绝对高程90.500m。4#生产厂房采用混凝土地面。4#生产厂房墙体采用370mm厚实心砖，用M5水泥混合砂浆砌筑。4#生产厂房所有外窗采用85系列塑钢窗5厚白净玻璃单框双坡，外门采用成品轻钢彩板推拉门（白灰色），。4#生产厂房剖面图如下所示：剖面图2.3结构设计概况：基础类型独立柱基结构形式1-13轴A-D段预制混凝土柱，钢结构屋架持力层土质情况强风化板岩地基承载力标准值fka=380kPa基础埋深柱基：-1.7m钢筋接头型式地梁钢筋接头Φ12，采人工绑扎连接。混凝土强度等级基础垫层C15基础C25梁C25柱C25门窗洞口处的钢筋混凝土过梁C25基础编号数量基础尺寸（mm）基础编号数量基础尺寸（mm）J-1262000×2400J-242000×25002.4水暖专业设计概况：2.4.1暖卫系统：系统名称管材连接方式防腐备注给水PP-R管热熔消防内外热镀锌钢管卡箍连接沥青防腐阀门均为蝶阀排水UPVC排水管粘接埋地部分作100mm砼带型基础雨水UPVC管粘接雨水斗97型2.5电气专业设计概况：序号项目系统介绍1变配电系统交流三相四线380V/220V电缆进线直埋穿墙引入2动力系统干线沿金属线槽敷设，支线均穿钢管在墙内、地面内、顶板内暗敷设，部分线路采用明敷设，吊车滑接线均明敷设在混凝土梁上。3照明系统包括厂房照明等。4防雷接地低压电源交流结路接地制式采用TN-C-S系统利用建筑物基础做接地极接地电阻R＜=1欧姆2.6建设单位提供施工用地、水、电等条件施工现场场地能满足施工需要，现场不设生活区。水、电按建设单位指定地点引入。第三章施工部署3.1工程目标：3.1.1质量目标：实现对业主的质量承诺，以领先行业水平为目标，严格按照合同条款要求及现行规范标准组织施工，工程一次验收合格率达100%，分部工程优良率达到80%以上。观感质量得分率90%以上。单位工程创大连市星海杯工程。3.1.2安全目标：（1）无因工死亡、重伤和重大机械设备事故；（2）无火灾事故；（3）无严重污染扰民；（4）无重大交通行车事故。3.1.3工期目标：（1）2006年6月11日---2006年11月30日（2）施工总工期172天3.1.4现场管理：（1）管理目标：创建大连市文明安全工地...
