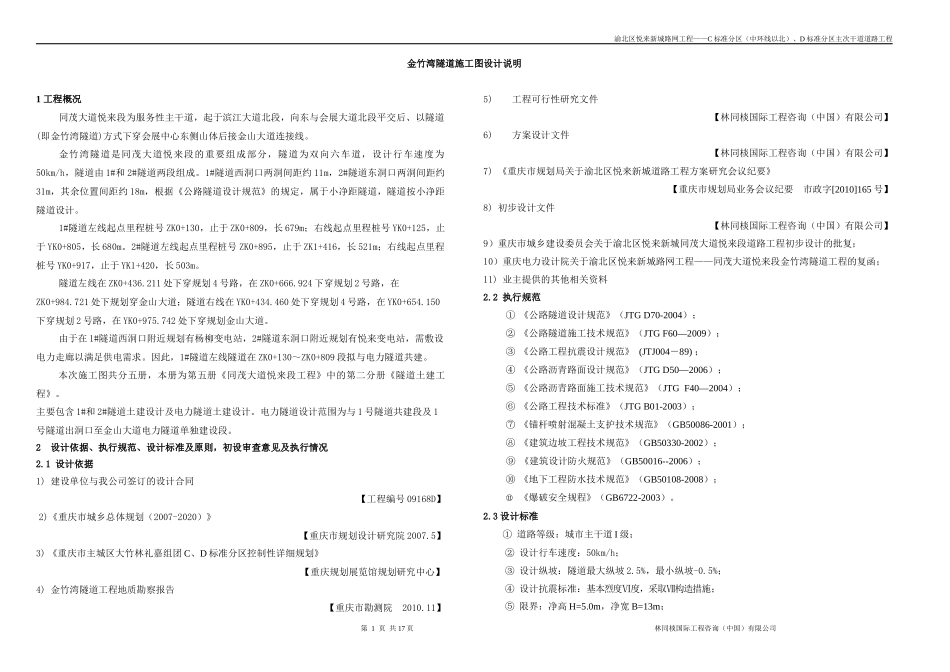

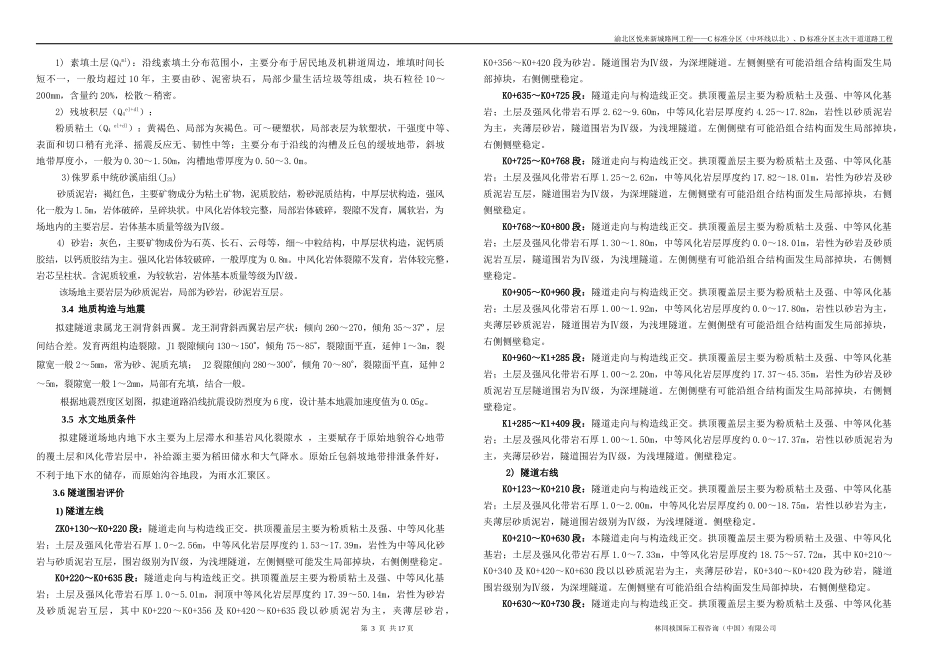

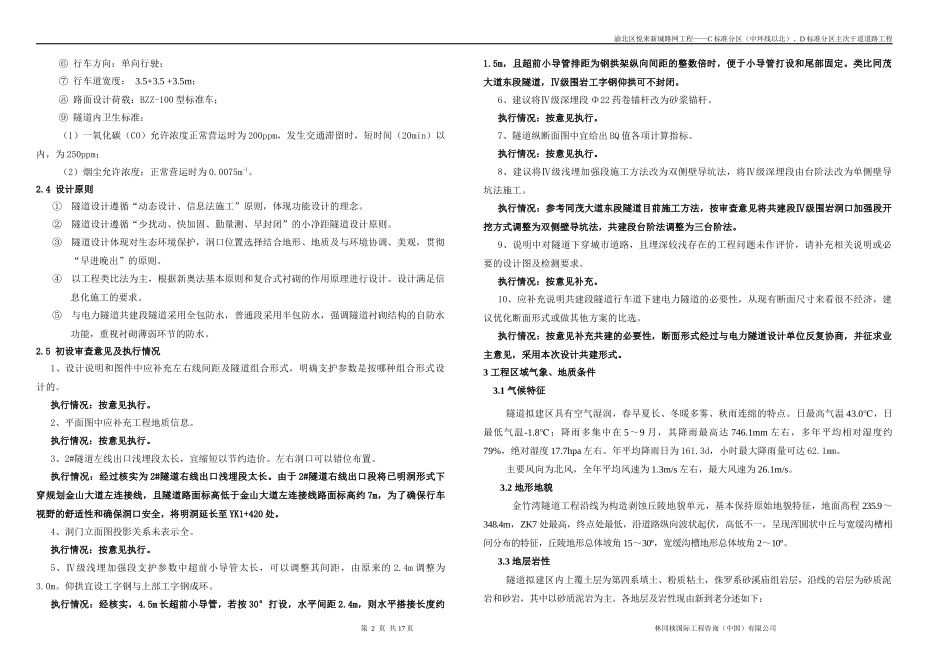

渝北区悦来新城路网工程——C标准分区（中环线以北）、D标准分区主次干道道路工程金竹湾隧道施工图设计说明1工程概况同茂大道悦来段为服务性主干道，起于滨江大道北段，向东与会展大道北段平交后、以隧道(即金竹湾隧道)方式下穿会展中心东侧山体后接金山大道连接线。金竹湾隧道是同茂大道悦来段的重要组成部分，隧道为双向六车道，设计行车速度为50km/h，隧道由1#和2#隧道两段组成。1#隧道西洞口两洞间距约11m，2#隧道东洞口两洞间距约31m，其余位置间距约18m，根据《公路隧道设计规范》的规定，属于小净距隧道，隧道按小净距隧道设计。1#隧道左线起点里程桩号ZK0+130，止于ZK0+809，长679m；右线起点里程桩号YK0+125，止于YK0+805，长680m。2#隧道左线起点里程桩号ZK0+895，止于ZK1+416，长521m；右线起点里程桩号YK0+917，止于YK1+420，长503m。隧道左线在ZK0+436.211处下穿规划4号路，在ZK0+666.924下穿规划2号路，在ZK0+984.721处下规划穿金山大道；隧道右线在YK0+434.460处下穿规划4号路，在YK0+654.150下穿规划2号路，在YK0+975.742处下穿规划金山大道。由于在1#隧道西洞口附近规划有杨柳变电站，2#隧道东洞口附近规划有悦来变电站，需敷设电力走廊以满足供电需求。因此，1#隧道左线隧道在ZK0+130～ZK0+809段拟与电力隧道共建。本次施工图共分五册，本册为第五册《同茂大道悦来段工程》中的第二分册《隧道土建工程》。主要包含1#和2#隧道土建设计及电力隧道土建设计。电力隧道设计范围为与1号隧道共建段及1号隧道出洞口至金山大道电力隧道单独建设段。2设计依据、执行规范、设计标准及原则，初设审查意见及执行情况2.1设计依据1)建设单位与我公司签订的设计合同【工程编号09168D】2)《重庆市城乡总体规划（2007-2020）》【重庆市规划设计研究院2007.5】3)《重庆市主城区大竹林礼嘉组团C、D标准分区控制性详细规划》【重庆规划展览馆规划研究中心】4)金竹湾隧道工程地质勘察报告【重庆市勘测院2010.11】5)工程可行性研究文件【林同棪国际工程咨询（中国）有限公司】6)方案设计文件【林同棪国际工程咨询（中国）有限公司】7)《重庆市规划局关于渝北区悦来新城道路工程方案研究会议纪要》【重庆市规划局业务会议纪要市政字[2010]165号】8)初步设计文件【林同棪国际工程咨询（中国）有限公司】9）重庆市城乡建设委员会关于渝北区悦来新城同茂大道悦来段道路工程初步设计的批复；10）重庆电力设计院关于渝北区悦来新城路网工程——同茂大道悦来段金竹湾隧道工程的复函；11)业主提供的其他相关资料2.2执行规范①《公路隧道设计规范》（JTGD70-2004）；②《公路隧道施工技术规范》（JTGF60—2009）；③《公路工程抗震设计规范》(JTJ004－89)；④《公路沥青路面设计规范》（JTGD50—2006）；⑤《公路沥青路面施工技术规范》（JTGF40—2004）；⑥《公路工程技术标准》（JTGB01-2003）；⑦《锚杆喷射混凝土支护技术规范》（GB50086-2001）；⑧《建筑边坡工程技术规范》（GB50330-2002）；⑨《建筑设计防火规范》（GB50016--2006）；⑩《地下工程防水技术规范》（GB50108-2008）；⑪《爆破安全规程》（GB6722-2003）。2.3设计标准①道路等级：城市主干道I级；②设计行车速度：50km/h；③设计纵坡：隧道最大纵坡2.5%，最小纵坡-0.5%；④设计抗震标准：基本烈度Ⅵ度，采取Ⅶ构造措施；⑤限界：净高H=5.0m，净宽B=13m；第1页共17页林同棪国际工程咨询（中国）有限公司渝北区悦来新城路网工程——C标准分区（中环线以北）、D标准分区主次干道道路工程⑥行车方向：单向行驶；⑦行车道宽度：3.5+3.5+3.5m；⑧路面设计荷载：BZZ-100型标准车；⑨隧道内卫生标准：（1）一氧化碳（CO）允许浓度正常营运时为200ppm，发生交通滞留时，短时间（20min）以内，为250ppm；（2）烟尘允许浓度：正常营运时为0.0075m-1。2.4设计原则①隧道设计遵循“动态设计、信息法施工”原则，体现功能设计的理念。②隧道设计遵循“少扰动、快加固、勤量测、早封闭”的小净距隧道设计原则。③隧道设计体现对生态环境保护，洞口位置选择结合地形、地质及与环境协调、美观，贯彻“早进晚出”的原则。④以工程类比法为主，...
