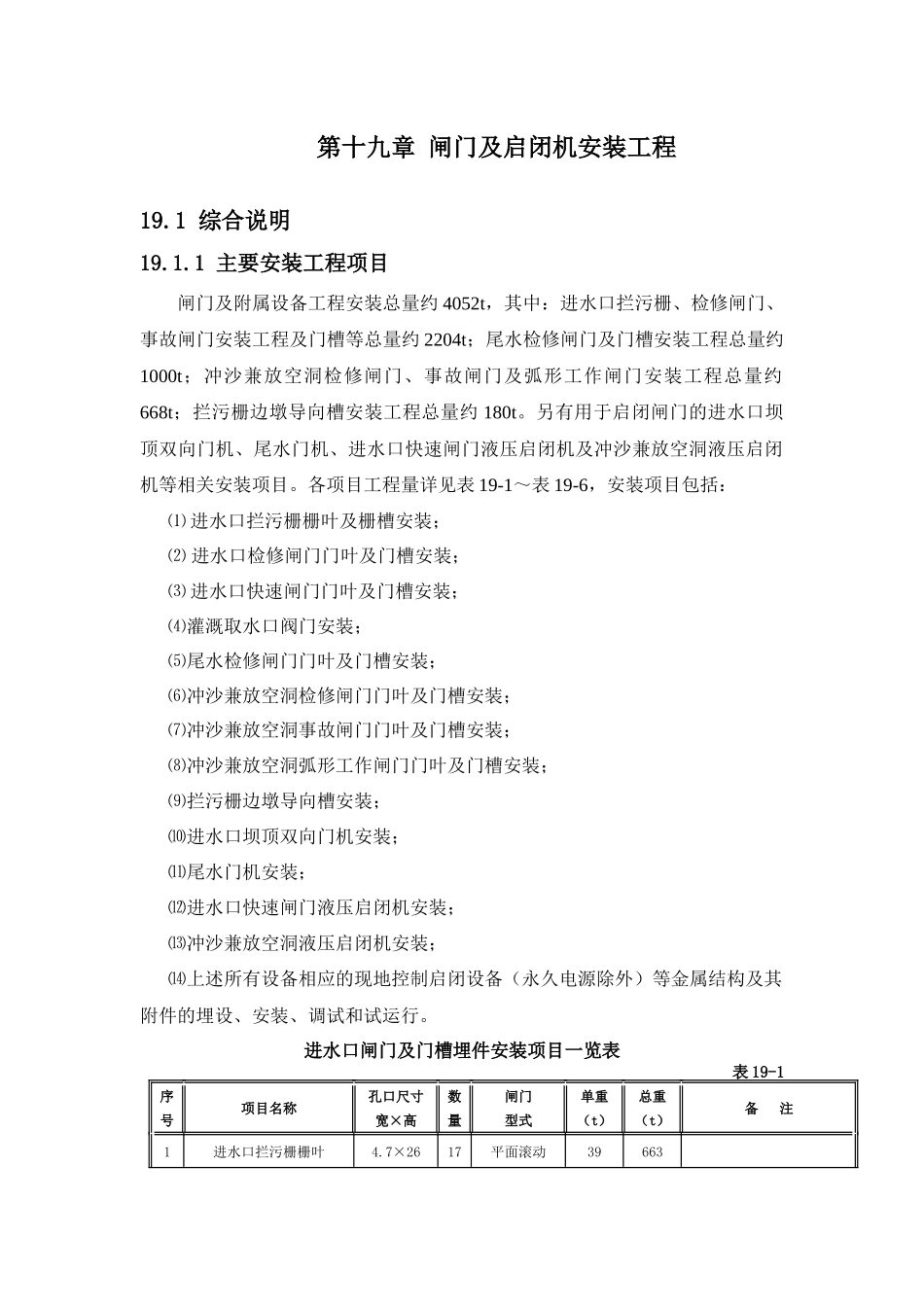

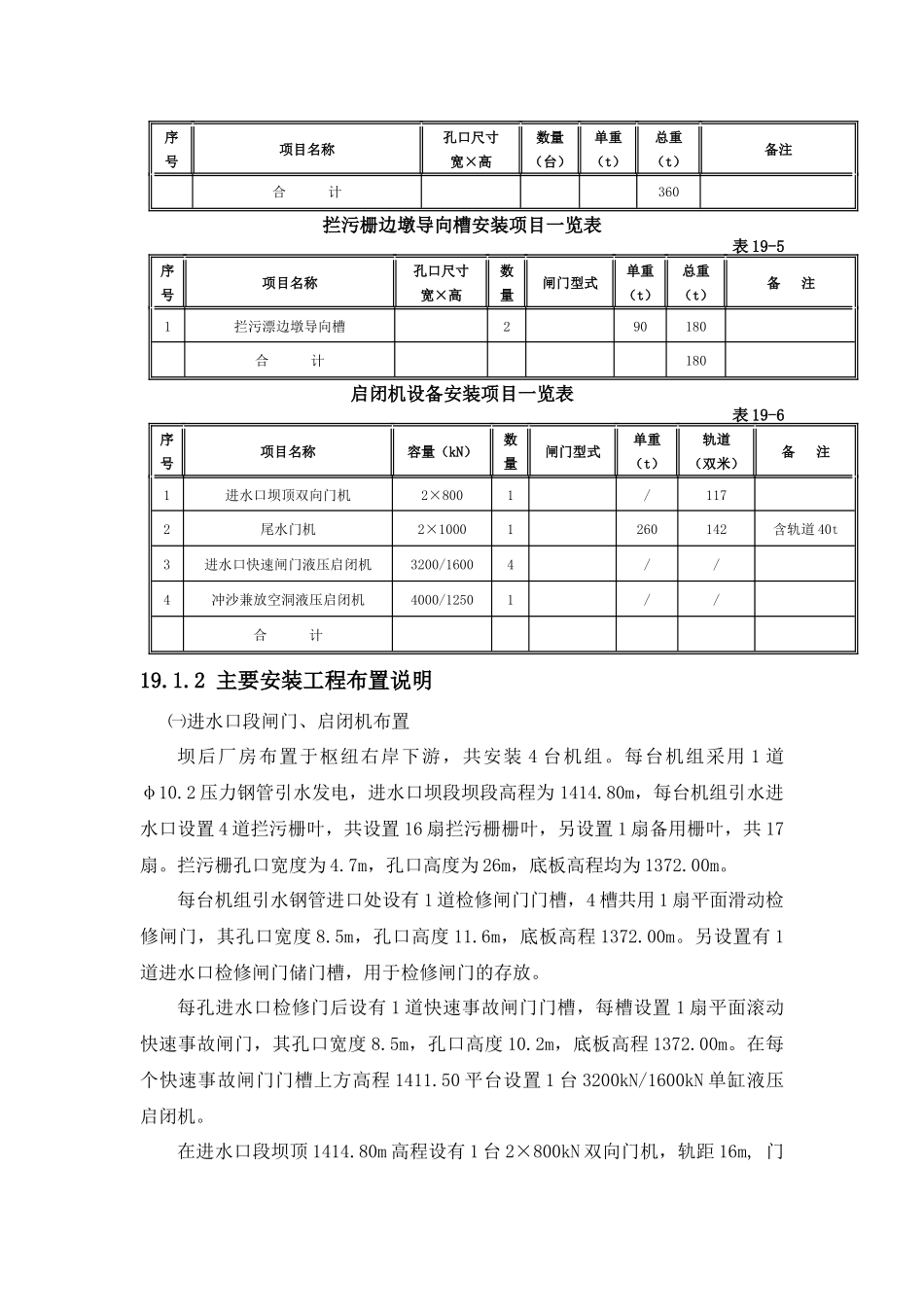

第十九章闸门及启闭机安装工程19.1综合说明19.1.1主要安装工程项目闸门及附属设备工程安装总量约4052t，其中：进水口拦污栅、检修闸门、事故闸门安装工程及门槽等总量约2204t；尾水检修闸门及门槽安装工程总量约1000t；冲沙兼放空洞检修闸门、事故闸门及弧形工作闸门安装工程总量约668t；拦污栅边墩导向槽安装工程总量约180t。另有用于启闭闸门的进水口坝顶双向门机、尾水门机、进水口快速闸门液压启闭机及冲沙兼放空洞液压启闭机等相关安装项目。各项目工程量详见表19-1～表19-6，安装项目包括：⑴进水口拦污栅栅叶及栅槽安装；⑵进水口检修闸门门叶及门槽安装；⑶进水口快速闸门门叶及门槽安装；⑷灌溉取水口阀门安装；⑸尾水检修闸门门叶及门槽安装；⑹冲沙兼放空洞检修闸门门叶及门槽安装；⑺冲沙兼放空洞事故闸门门叶及门槽安装；⑻冲沙兼放空洞弧形工作闸门门叶及门槽安装；⑼拦污栅边墩导向槽安装；⑽进水口坝顶双向门机安装；⑾尾水门机安装；⑿进水口快速闸门液压启闭机安装；⒀冲沙兼放空洞液压启闭机安装；⒁上述所有设备相应的现地控制启闭设备（永久电源除外）等金属结构及其附件的埋设、安装、调试和试运行。进水口闸门及门槽埋件安装项目一览表表19-1序号项目名称孔口尺寸宽×高数量闸门型式单重（t）总重（t）备注1进水口拦污栅栅叶4.7×2617平面滚动39663序号项目名称孔口尺寸宽×高数量闸门型式单重（t）总重（t）备注（m）2进水口拦污栅栅槽32227043进水口检修闸门门叶8.5×11.6（m）1平面滑动门1031034进水口检修闸门门槽4301205进水口检修闸门储门槽1556进水口快速闸门8.5×10.2（m）4平面滚动1144567进水口快速闸门门槽435140合计2191灌溉取水口阀门安装项目一览表表19-2序号项目名称公称压力（Mpa）数量（台）单重（t）总重（t）备注1灌溉取水口检修阀门0.624.058.1D=0.9m2灌溉取水口工作阀门0.612.254.5D=0.9m3灌溉取水口放水阀1.020.250.5D=0.9m合计13.1尾水检修闸门及门槽埋件安装项目一览表表19-3序号项目名称孔口尺寸宽×高数量闸门型式单重（t）总重（t）备注1尾水检修闸门门叶9.3×8.65（m）8平面滑动987842尾水检修闸门门槽827216合计1000冲沙兼放空洞闸门及门槽安装项目一览表表19-4序号项目名称孔口尺寸宽×高数量（台）单重（t）总重（t）备注1冲沙兼放空洞检修闸门门叶6.8×8（m）180802冲沙兼放空洞检修闸门门槽145453冲沙兼放空洞事故闸门门叶6.8×8（m）11151154冲沙兼放空洞事故闸门门槽168685冲沙兼放空洞弧形工作闸门门叶6.3×6.3（m）12202206冲沙兼放空洞弧形工作门门槽1140140序号项目名称孔口尺寸宽×高数量（台）单重（t）总重（t）备注合计360拦污栅边墩导向槽安装项目一览表表19-5序号项目名称孔口尺寸宽×高数量闸门型式单重（t）总重（t）备注1拦污漂边墩导向槽290180合计180启闭机设备安装项目一览表表19-6序号项目名称容量（kN）数量闸门型式单重（t）轨道（双米）备注1进水口坝顶双向门机2×8001/1172尾水门机2×10001260142含轨道40t3进水口快速闸门液压启闭机3200/16004//4冲沙兼放空洞液压启闭机4000/12501//合计19.1.2主要安装工程布置说明㈠进水口段闸门、启闭机布置坝后厂房布置于枢纽右岸下游，共安装4台机组。每台机组采用1道φ10.2压力钢管引水发电，进水口坝段坝段高程为1414.80m，每台机组引水进水口设置4道拦污栅叶，共设置16扇拦污栅栅叶，另设置1扇备用栅叶，共17扇。拦污栅孔口宽度为4.7m，孔口高度为26m，底板高程均为1372.00m。每台机组引水钢管进口处设有1道检修闸门门槽，4槽共用1扇平面滑动检修闸门，其孔口宽度8.5m，孔口高度11.6m，底板高程1372.00m。另设置有1道进水口检修闸门储门槽，用于检修闸门的存放。每孔进水口检修门后设有1道快速事故闸门门槽，每槽设置1扇平面滚动快速事故闸门，其孔口宽度8.5m，孔口高度10.2m，底板高程1372.00m。在每个快速事故闸门门槽上方高程1411.50平台设置1台3200kN/1600kN单缸液压启闭机。在进水口段坝顶1414.80m高程设有1台2×800kN双向门机，轨距16m,门机上游轨道桩号为0-16.20m，下游轨道桩号为0-000.20m，轨上扬程15.50m，用于对进口检修闸门的启闭操作和进水...
