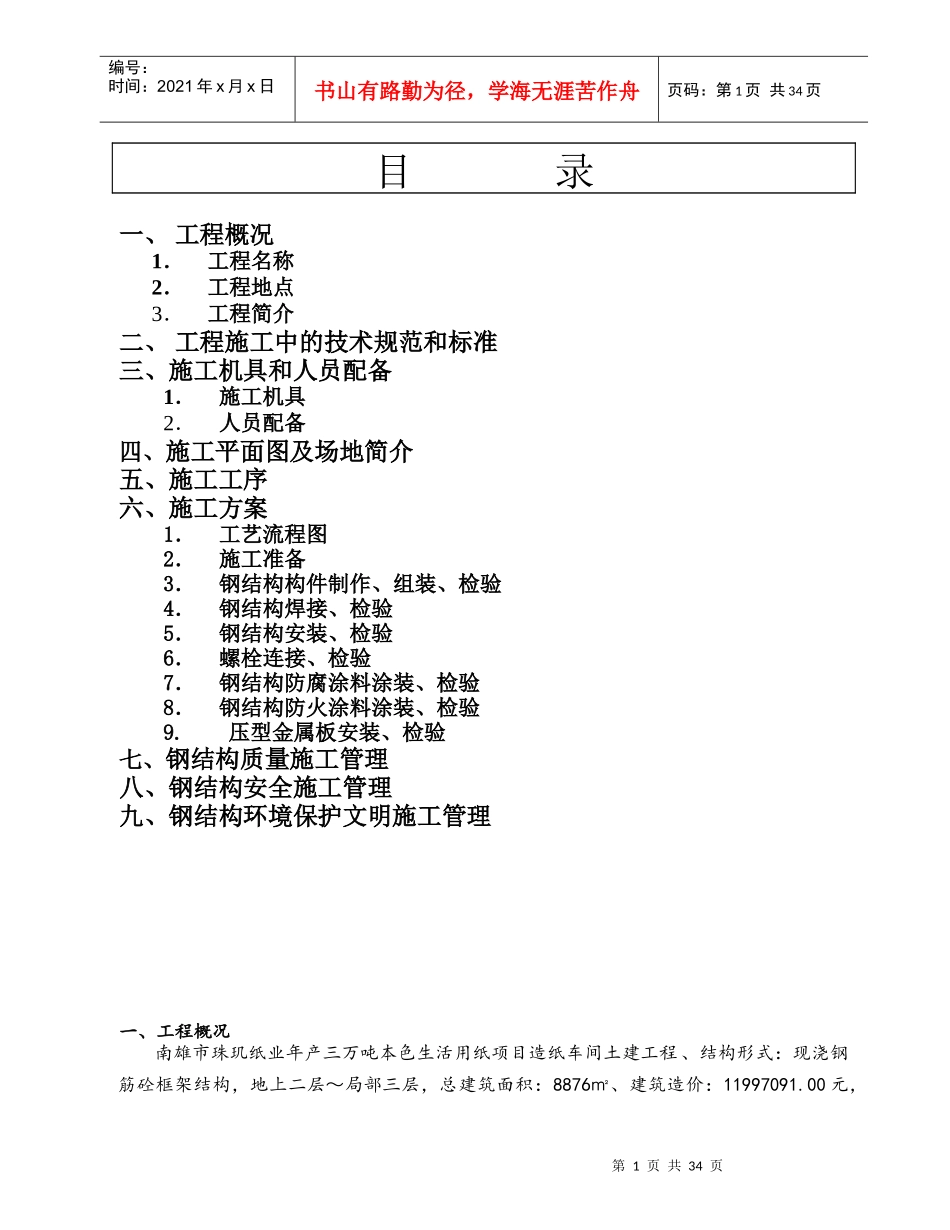

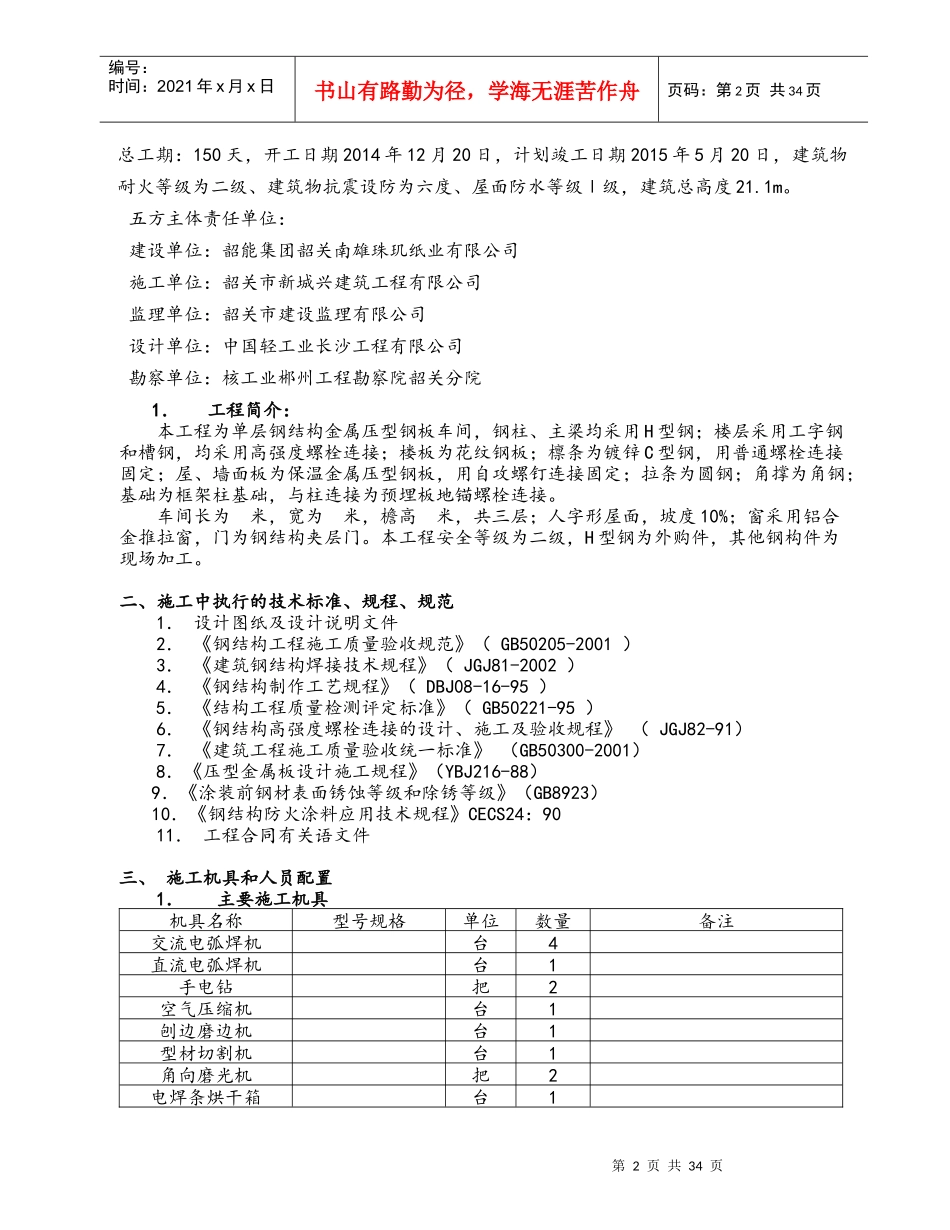

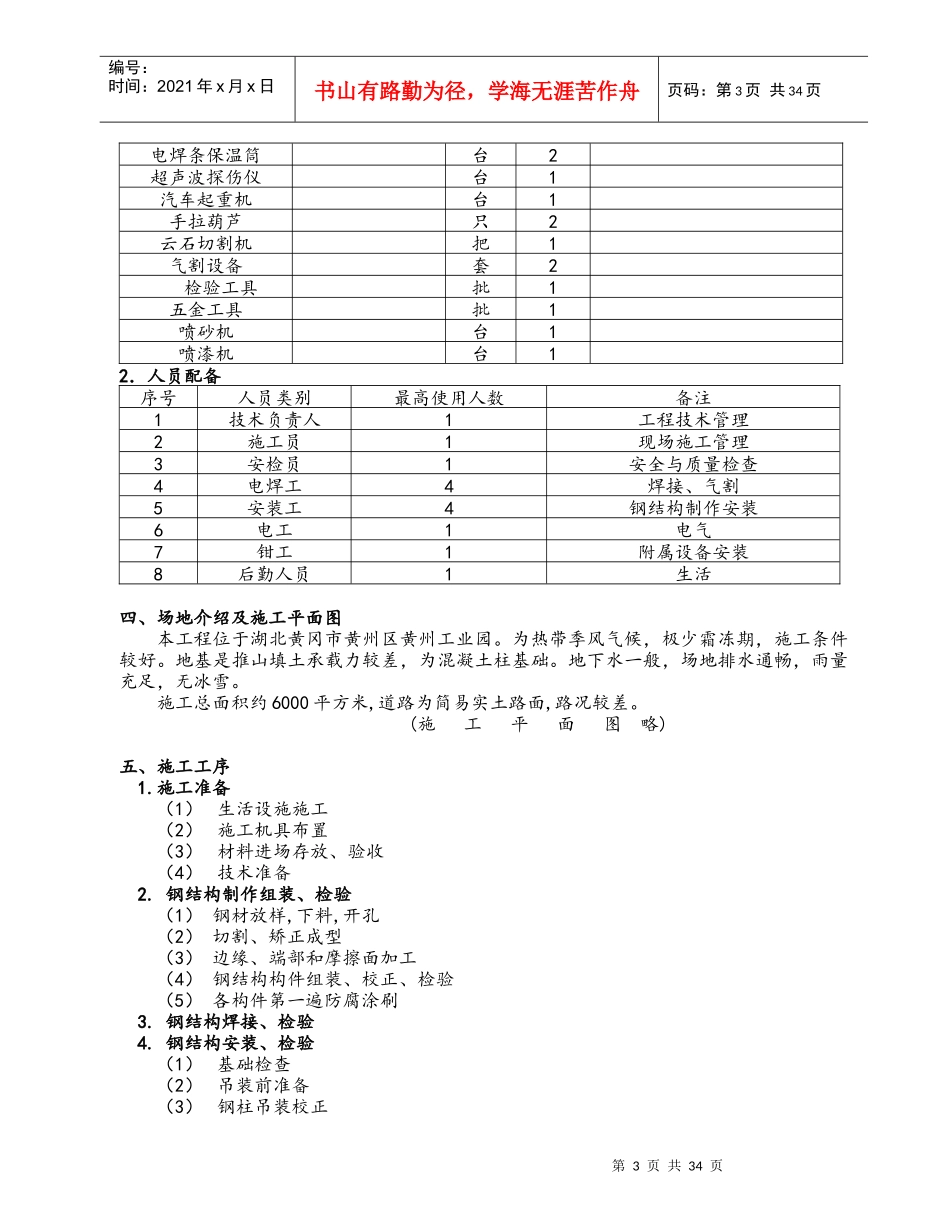

第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共34页目录一、工程概况1．工程名称2．工程地点3．工程简介二、工程施工中的技术规范和标准三、施工机具和人员配备1．施工机具2．人员配备四、施工平面图及场地简介五、施工工序六、施工方案1．工艺流程图2．施工准备3．钢结构构件制作、组装、检验4．钢结构焊接、检验5．钢结构安装、检验6．螺栓连接、检验7．钢结构防腐涂料涂装、检验8．钢结构防火涂料涂装、检验9.压型金属板安装、检验七、钢结构质量施工管理八、钢结构安全施工管理九、钢结构环境保护文明施工管理一、工程概况南雄市珠玑纸业年产三万吨本色生活用纸项目造纸车间土建工程、结构形式：现浇钢筋砼框架结构，地上二层～局部三层，总建筑面积：8876㎡、建筑造价：11997091.00元，第2页共34页第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共34页总工期：150天，开工日期2014年12月20日，计划竣工日期2015年5月20日，建筑物耐火等级为二级、建筑物抗震设防为六度、屋面防水等级Ⅰ级，建筑总高度21.1m。五方主体责任单位：建设单位：韶能集团韶关南雄珠玑纸业有限公司施工单位：韶关市新城兴建筑工程有限公司监理单位：韶关市建设监理有限公司设计单位：中国轻工业长沙工程有限公司勘察单位：核工业郴州工程勘察院韶关分院1．工程简介：本工程为单层钢结构金属压型钢板车间，钢柱、主梁均采用H型钢；楼层采用工字钢和槽钢，均采用高强度螺栓连接；楼板为花纹钢板；檩条为镀锌C型钢，用普通螺栓连接固定；屋、墙面板为保温金属压型钢板，用自攻螺钉连接固定；拉条为圆钢；角撑为角钢；基础为框架柱基础，与柱连接为预埋板地锚螺栓连接。车间长为米，宽为米，檐高米，共三层；人字形屋面，坡度10%；窗采用铝合金推拉窗，门为钢结构夹层门。本工程安全等级为二级，H型钢为外购件，其他钢构件为现场加工。二、施工中执行的技术标准、规程、规范1．设计图纸及设计说明文件2．《钢结构工程施工质量验收规范》（GB50205-2001）3．《建筑钢结构焊接技术规程》（JGJ81-2002）4．《钢结构制作工艺规程》（DBJ08-16-95）5．《结构工程质量检测评定标准》（GB50221-95）6．《钢结构高强度螺栓连接的设计、施工及验收规程》（JGJ82-91）7．《建筑工程施工质量验收统一标准》（GB50300-2001）8．《压型金属板设计施工规程》（YBJ216-88）9．《涂装前钢材表面锈蚀等级和除锈等级》（GB8923）10．《钢结构防火涂料应用技术规程》CECS24：9011．工程合同有关语文件三、施工机具和人员配置1．主要施工机具机具名称型号规格单位数量备注交流电弧焊机台4直流电弧焊机台1手电钻把2空气压缩机台1刨边磨边机台1型材切割机台1角向磨光机把2电焊条烘干箱台1第3页共34页第2页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共34页电焊条保温筒台2超声波探伤仪台1汽车起重机台1手拉葫芦只2云石切割机把1气割设备套2检验工具批1五金工具批1喷砂机台1喷漆机台12．人员配备序号人员类别最高使用人数备注1技术负责人1工程技术管理2施工员1现场施工管理3安检员1安全与质量检查4电焊工4焊接、气割5安装工4钢结构制作安装6电工1电气7钳工1附属设备安装8后勤人员1生活四、场地介绍及施工平面图本工程位于湖北黄冈市黄州区黄州工业园。为热带季风气候，极少霜冻期，施工条件较好。地基是推山填土承载力较差，为混凝土柱基础。地下水一般，场地排水通畅，雨量充足，无冰雪。施工总面积约6000平方米,道路为简易实土路面,路况较差。(施工平面图略)五、施工工序1.施工准备（1）生活设施施工（2）施工机具布置（3）材料进场存放、验收（4）技术准备2.钢结构制作组装、检验（1）钢材放样,下料,开孔（2）切割、矫正成型（3）边缘、端部和摩擦面加工（4）钢结构构件组装、校正、检验（5）各构件第一遍防腐涂刷3.钢结构焊接、检验4.钢结构安装、检验（1）基础检查（2）吊装前准备（3）钢柱吊装校正第4页共34页第3页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共34页（4）钢梁吊装校正（5）...
