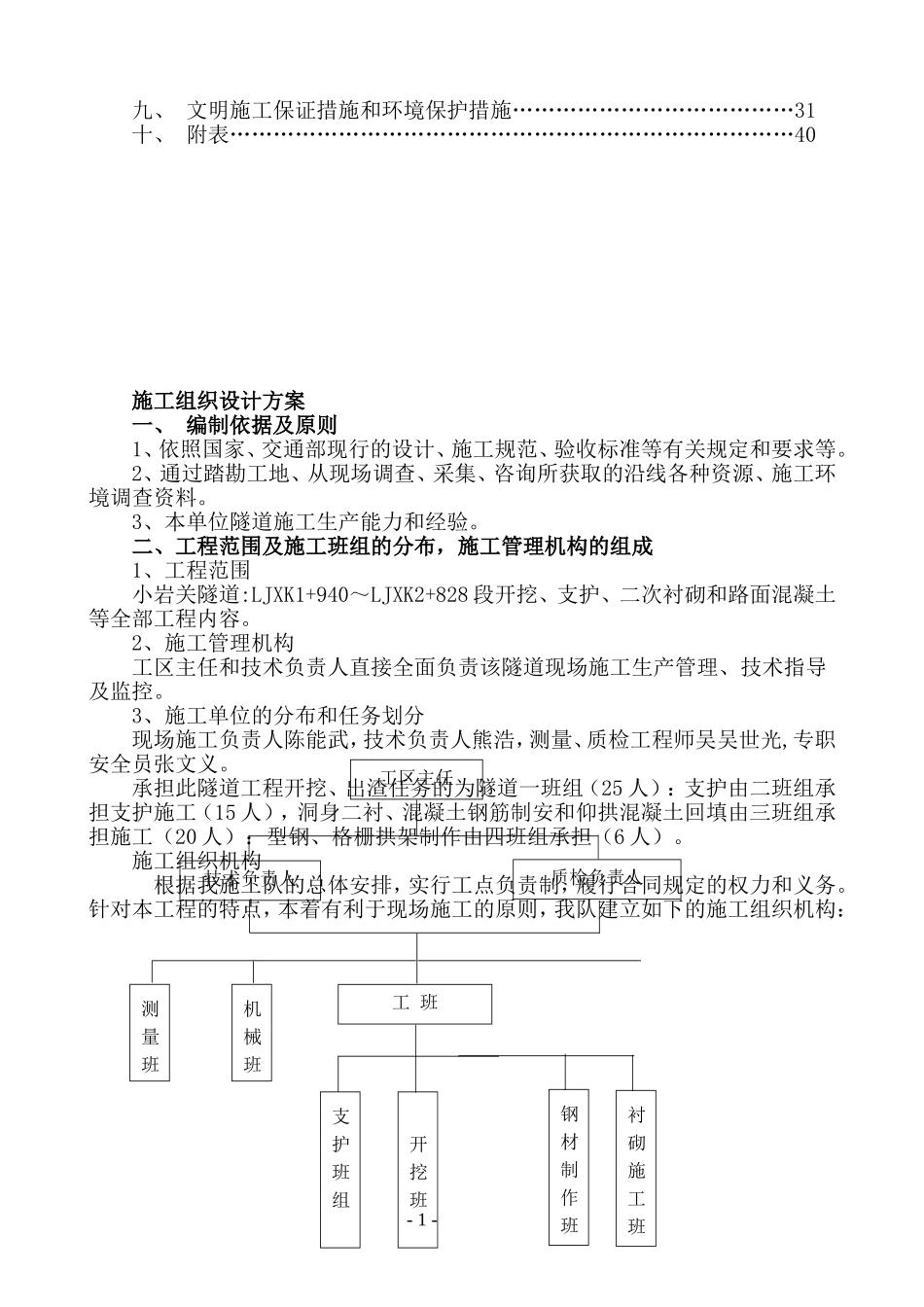

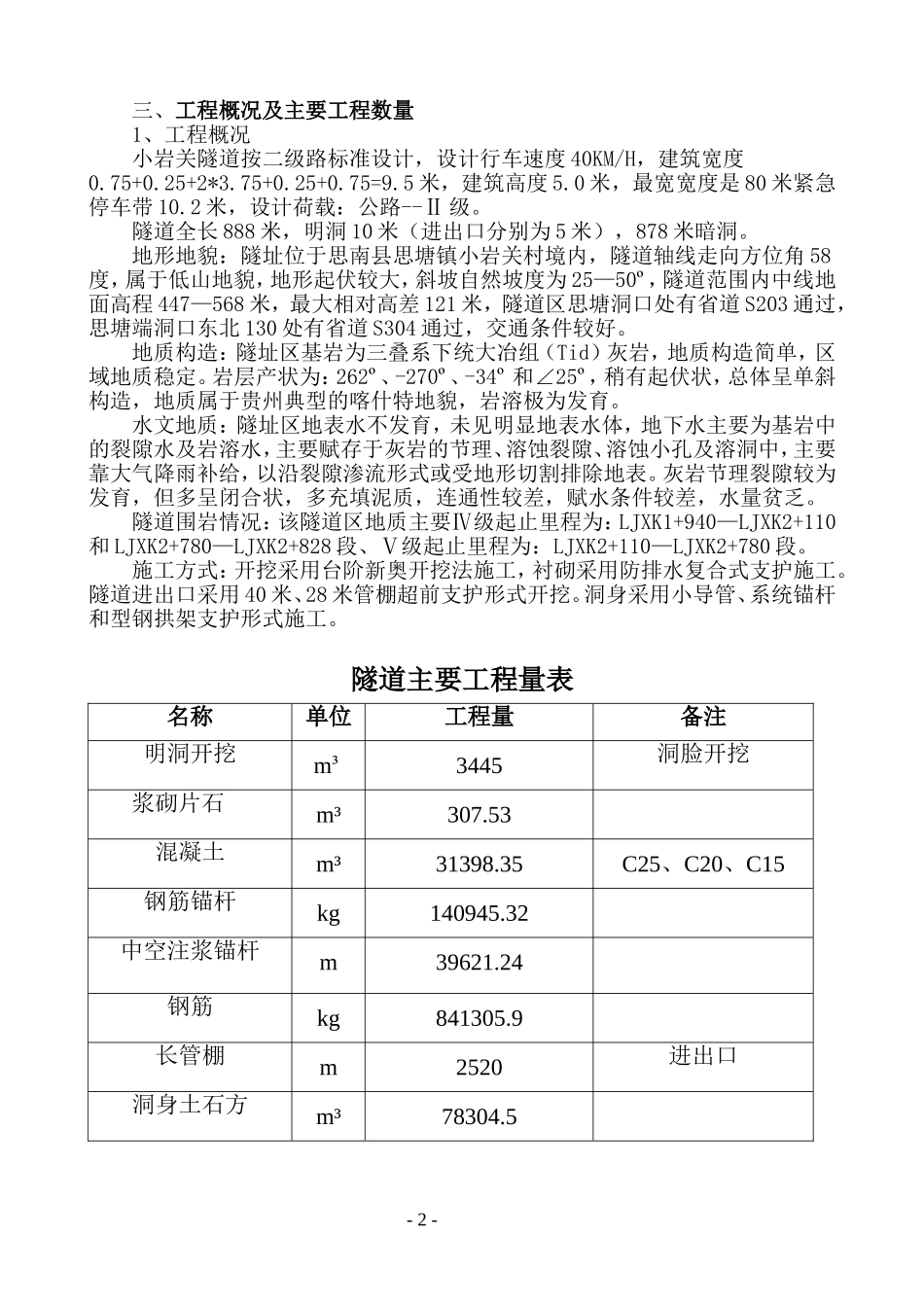

贵州省思剑高速公路小岩关隧道（LJXK1+940—LJXK2+828）施工专项方案编制：审核：二0一0年八月目录一、编制依据及原则………………………………………………………01二、工程范围及施工单位的分布，施工管理机构的组成…………………01三、工程概况及主要工程数量……………………………………………02四、施工总目标……………………………………………………………03五、总体施工布置…………………………………………………………04六、施工方案、方法及工艺………………………………………………05七、质量保证措施…………………………………………………………26八、安全保证体系和措施…………………………………………………29-0-九、文明施工保证措施和环境保护措施…………………………………31十、附表……………………………………………………………………40施工组织设计方案一、编制依据及原则1、依照国家、交通部现行的设计、施工规范、验收标准等有关规定和要求等。2、通过踏勘工地、从现场调查、采集、咨询所获取的沿线各种资源、施工环境调查资料。3、本单位隧道施工生产能力和经验。二、工程范围及施工班组的分布，施工管理机构的组成1、工程范围小岩关隧道:LJXK1+940～LJXK2+828段开挖、支护、二次衬砌和路面混凝土等全部工程内容。2、施工管理机构工区主任和技术负责人直接全面负责该隧道现场施工生产管理、技术指导及监控。3、施工单位的分布和任务划分现场施工负责人陈能武，技术负责人熊浩，测量、质检工程师吴吴世光,专职安全员张文义。承担此隧道工程开挖、出渣任务的为隧道一班组（25人）：支护由二班组承担支护施工（15人），洞身二衬、混凝土钢筋制安和仰拱混凝土回填由三班组承担施工（20人）：型钢、格栅拱架制作由四班组承担（6人）。施工组织机构根据我施工队的总体安排，实行工点负责制，履行合同规定的权力和义务。针对本工程的特点，本着有利于现场施工的原则，我队建立如下的施工组织机构：-1-工区主任技术负责人测量班机械班工班支护班组开挖班钢材制作班质检负责人衬砌施工班三、工程概况及主要工程数量1、工程概况小岩关隧道按二级路标准设计，设计行车速度40KM/H，建筑宽度0.75+0.25+2*3.75+0.25+0.75=9.5米，建筑高度5.0米，最宽宽度是80米紧急停车带10.2米，设计荷载：公路--Ⅱ级。隧道全长888米，明洞10米（进出口分别为5米），878米暗洞。地形地貌：隧址位于思南县思塘镇小岩关村境内，隧道轴线走向方位角58度，属于低山地貌，地形起伏较大，斜坡自然坡度为25—50º，隧道范围内中线地面高程447—568米，最大相对高差121米，隧道区思塘洞口处有省道S203通过，思塘端洞口东北130处有省道S304通过，交通条件较好。地质构造：隧址区基岩为三叠系下统大冶组（Tid）灰岩，地质构造简单，区域地质稳定。岩层产状为：262º、-270º、-34º和∠25º，稍有起伏状，总体呈单斜构造，地质属于贵州典型的喀什特地貌，岩溶极为发育。水文地质：隧址区地表水不发育，未见明显地表水体，地下水主要为基岩中的裂隙水及岩溶水，主要赋存于灰岩的节理、溶蚀裂隙、溶蚀小孔及溶洞中，主要靠大气降雨补给，以沿裂隙渗流形式或受地形切割排除地表。灰岩节理裂隙较为发育，但多呈闭合状，多充填泥质，连通性较差，赋水条件较差，水量贫乏。隧道围岩情况：该隧道区地质主要Ⅳ级起止里程为：LJXK1+940—LJXK2+110和LJXK2+780—LJXK2+828段、Ⅴ级起止里程为：LJXK2+110—LJXK2+780段。施工方式：开挖采用台阶新奥开挖法施工，衬砌采用防排水复合式支护施工。隧道进出口采用40米、28米管棚超前支护形式开挖。洞身采用小导管、系统锚杆和型钢拱架支护形式施工。隧道主要工程量表名称单位工程量备注明洞开挖m³3445洞脸开挖浆砌片石m³307.53混凝土m³31398.35C25、C20、C15钢筋锚杆kg140945.32中空注浆锚杆m39621.24钢筋kg841305.9长管棚m2520进出口洞身土石方m³78304.5-2-工字钢kg415578.02I18、I16小导管kg93038.3Ф42*4mm排水管m5437.86环向、纵向复合水版m²21931.98中埋式橡胶止水带m543.84止水条m2200.6防火涂料m²18816.32镶面(石材)m²24.52洞门墙面装...
