隧道工程论文VIP免费

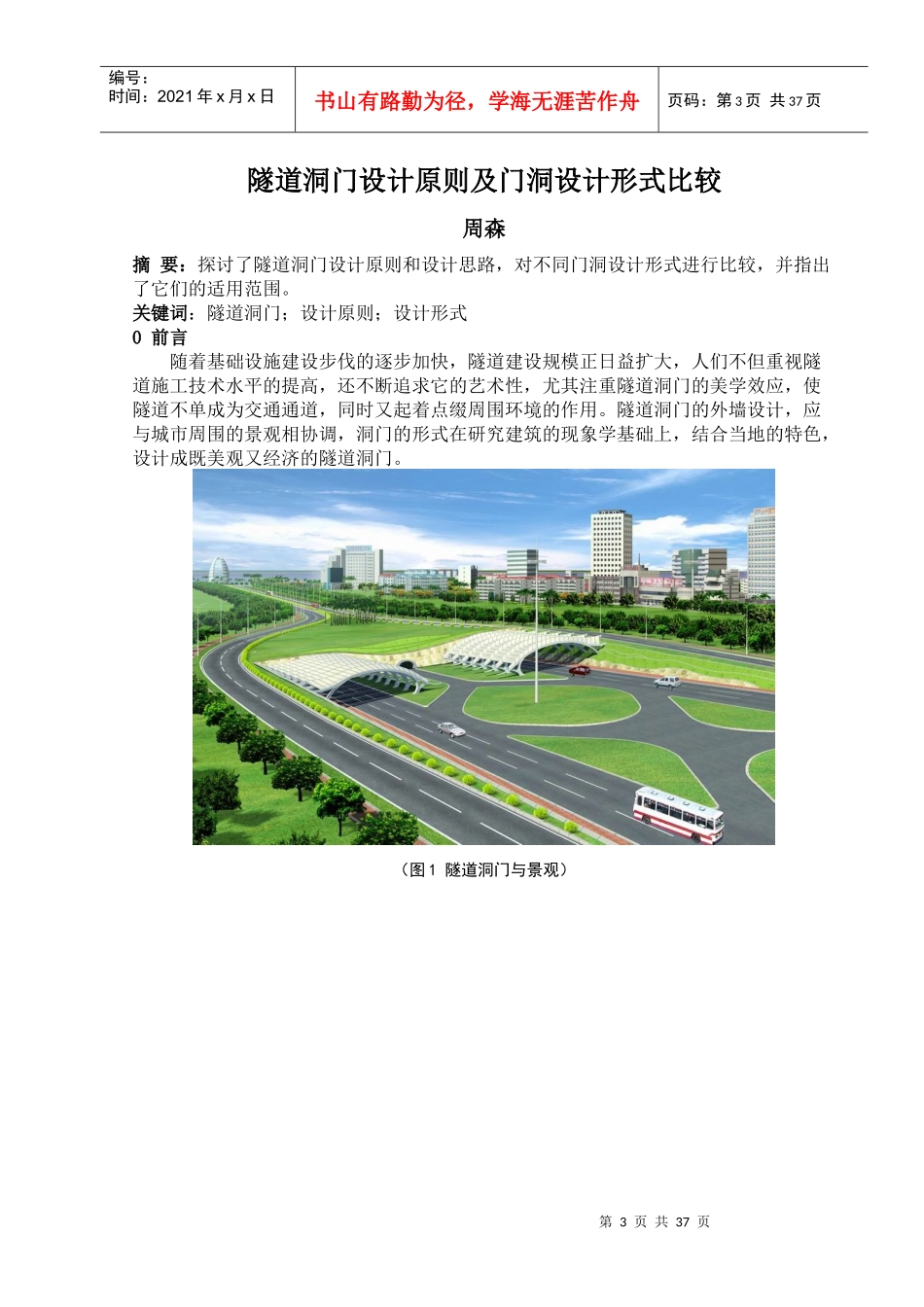

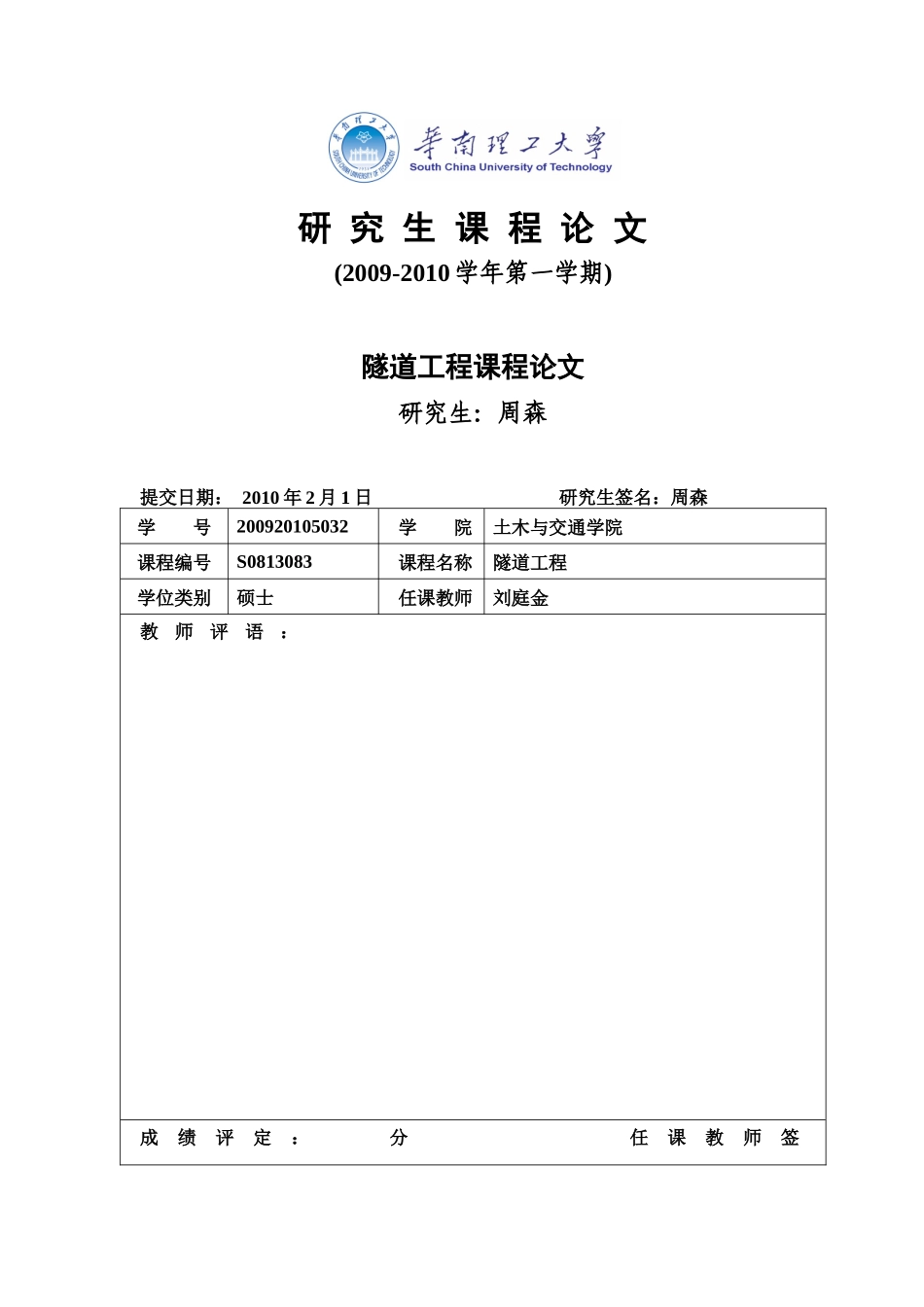

研究生课程论文(2009-2010学年第一学期)隧道工程课程论文研究生：周森提交日期：2010年2月1日研究生签名：周森学号200920105032学院土木与交通学院课程编号S0813083课程名称隧道工程学位类别硕士任课教师刘庭金教师评语：成绩评定：分任课教师签名：年月日第3页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共37页隧道洞门设计原则及门洞设计形式比较周森摘要：探讨了隧道洞门设计原则和设计思路，对不同门洞设计形式进行比较，并指出了它们的适用范围。关键词：隧道洞门；设计原则；设计形式0前言随着基础设施建设步伐的逐步加快，隧道建设规模正日益扩大，人们不但重视隧道施工技术水平的提高，还不断追求它的艺术性，尤其注重隧道洞门的美学效应，使隧道不单成为交通通道，同时又起着点缀周围环境的作用。隧道洞门的外墙设计，应与城市周围的景观相协调，洞门的形式在研究建筑的现象学基础上，结合当地的特色，设计成既美观又经济的隧道洞门。（图1隧道洞门与景观）第4页共37页第3页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共37页（图2隧道洞门与景观）（图3、4隧道洞门与周围环境）第4页共37页第5页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共37页（图5赋予隧道洞门文化内涵）洞门是连接隧道和路基的建筑物，是实现大地绿化的装饰点，广大设计者对洞门形式进行了探索和追求。铁路隧道根据地形将门洞分为洞口环框式、端墙式、翼墙式、株式、台阶式、斜交式、喇叭口式等类型。公路隧道洞门根据工程特点则大有突破和创新，如削竹式、城堡式、欧式等风格。洞门设计是隧道设计的重要组成部分，属于主体工程范围，对其结构形式、外观造型进行多方案比较是非常有必要的。1洞门的作用隧道洞门的作用体现在以下几个方面：（1）隧道洞门可以减少洞口土石方开挖量。洞口段范围内的路堑是根据地质条件以一定坡率开挖的，当隧道埋至较深时，开挖量较大，设置隧道洞门可以起到挡土墙的作用，减少土石方开挖量。（2）稳定边坡、仰坡。修建洞门可以减小引线路堑的边坡高度，缩小正面仰坡的坡面长度，使边坡及仰坡得以稳定。（3）引离地表水流。地表水流往往汇集在洞口，如不排除，将会侵害路线，妨碍行车安全。修建洞门可以把水流引入侧沟排走，确保运营安全。（4）装饰洞口。洞口时隧道唯一外露部分，是隧道的正面外观。修建洞门可以起到装饰作用，特别在城市附近、风景区及旅游区内的隧道更应配合当地的环境，给予艺术处理，进行美化。2隧道洞门设计原则隧道洞门位置应该根据地形、地质水文等条件，着重考虑仰坡及边坡的稳定，同时应该结合洞外有关工程及施工条件、运营要求，同时还要满足有关规范的要求，不第6页共37页第5页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共37页能随心所欲，但我们可以利用这些因素进行巧妙的结合，使洞门建筑融汇于自然环境当中，达到所需之目的。因此，在洞门设计构思时应考虑若干主要原则。2.1建筑与结构相结合的原则洞门是隧道工程的门墙，其总体作用分为结构和美化两个方面。前者具有支持山体，稳定边坡并承受该处地层上的压力的作用，后者起到美化隧道的作用。前者是受力所需，后者是审美和艺术的需要。研究隧道洞门设计是研究建筑物的现象学，建筑物的外观在人们头脑中产生一种直觉，使他们意识受到影响并转变为感受理解。公众通常认为隧道洞门设计是类似于挡土墙，其实隧道洞门外墙的作用要比公众认为的大一些，其外部形式不仅仅是赏心悦目，从实用角度而言，它有着更深远的意义，它成为一种环境的隔膜，把外部自然环境与内部人工环境分开，并可将隧道与周围环境连接起来。建筑设计的艺术和科学就是把各种元素组合成一个建筑物的整体，将建筑与结构设计有机地结合起来，使之既美观又符合功能要求。（图6隧道洞门与周围结构相结合）2.2环境与意境相结合的原则隧道洞门位置或在丛林之中，或在岩石之壁，或依山傍水，洞门所处的自然环境是得天独厚的。通过隧道所处的地理特点进行构思，它可丰富我们在洞门设计中意境构思的...
