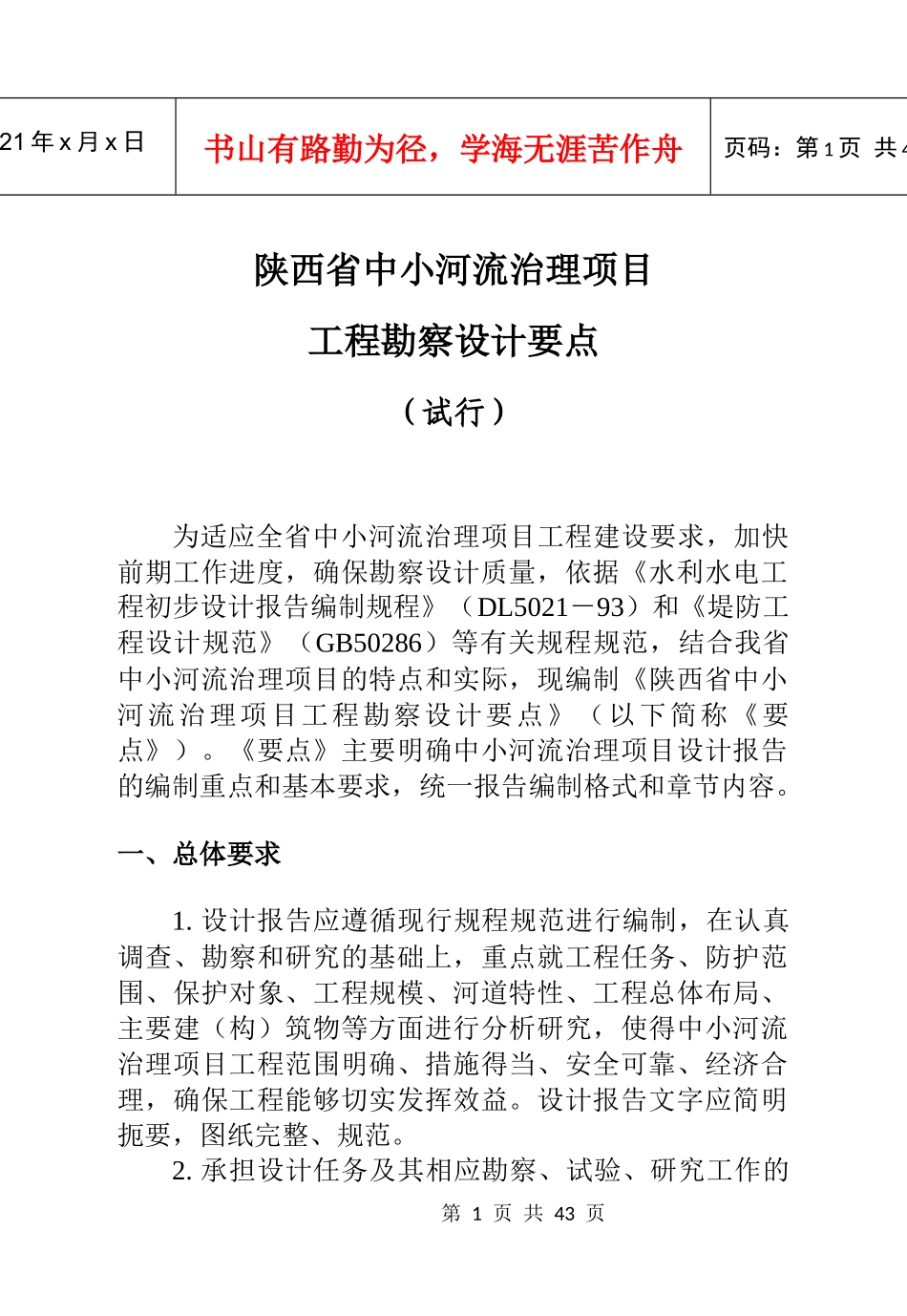

第1页共43页2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共43陕西省中小河流治理项目工程勘察设计要点（试行）为适应全省中小河流治理项目工程建设要求，加快前期工作进度，确保勘察设计质量，依据《水利水电工程初步设计报告编制规程》（DL5021－93）和《堤防工程设计规范》（GB50286）等有关规程规范，结合我省中小河流治理项目的特点和实际，现编制《陕西省中小河流治理项目工程勘察设计要点》（以下简称《要点》）。《要点》主要明确中小河流治理项目设计报告的编制重点和基本要求，统一报告编制格式和章节内容。一、总体要求1.设计报告应遵循现行规程规范进行编制，在认真调查、勘察和研究的基础上，重点就工程任务、防护范围、保护对象、工程规模、河道特性、工程总体布局、主要建（构）筑物等方面进行分析研究，使得中小河流治理项目工程范围明确、措施得当、安全可靠、经济合理，确保工程能够切实发挥效益。设计报告文字应简明扼要，图纸完整、规范。2.承担设计任务及其相应勘察、试验、研究工作的第2页共43页第1页共43页2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共43单位，应具有水利水电行业相应资质。3.设计报告应满足初步设计阶段深度要求，部分章节应补充规划、可研阶段的相关内容：(1)分析河流（或河段）防洪工程现状、经济社会发展对河道防洪安全的要求以及现状存在的问题，论证项目建设的必要性和紧迫性。(2)确定水文参数和成果。(3)查明与河流治理工程相关的主要地质条件和主要工程地质问题，提出设计要求的岩土物理力学性质等参数。(4)合理确定防护范围，明确工程治理任务。(5)分析河道演变趋势及存在问题，论证堤线、堤距，确定治理工程总体布局方案；通过分析计算，确定堤防、护岸和建（构）筑物结构形式、尺寸及基础处理措施。应有必要的总体方案和建筑物结构形式比较，通过分析论证支撑相应的结论意见。(6)对河道治理可能产生影响的滑坡、跨（拦）河建筑物等应分析说明相互关系，提出处理或改造建议。(7)确定合理的施工方案，主要包括施工总体布置、主体工程施工方案、施工组织安排和施工导流方案等。(8)对工程占地、工程建设对环境的影响和水土流失问题等进行分析，并提出相应的恢复或保护措施及方案。(9)工程管理明确建设管理和运行管理机构、人员组成和管理机制，落实管理设施和防洪工程非工程措施、设施。(10)编制初步设计概算。(11)进行项目经济评价。第3页共43页第2页共43页2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共434.设计报告应按本《要点》第四条内容编制。二、工程测绘要求应收集项目区1：5000或1：10000地形图，作为工程平面布置和测绘任务布置的依据。依据设计、测绘、地勘、建设四方现场查勘情况，研究工程基本任务、可能的工程布置和建筑物要求，确定测绘的要求和范围。1基本依据及要求采用1954年北京坐标系和1956年黄海高程或1980西安坐标系和1985国家基准高程。测绘作业依据《水利水电工程测量规范》（SL197-97）、《全球定位系统GPS测量规范》（CH2001-92）和相关图式标准等规范规程：2测绘工作量布置（1）河道平面图的测量测量范围应满足工程总体论证和工程设计制图需要。一般情况长度应包括整治河道段的长度，并向上下游延伸1倍河道宽度。宽度宜包括左右岸河道，并向左右岸堤线外延伸50—100m；若河道较宽本次仅治理河道一侧时，带状平面图宽度范围，向堤线外延伸50—100m、向河道内延伸至水面线或深泓处，能够反映河道形态。测图比例应能够清晰表达设计内容，一般为1:1000或1:2000。第4页共43页第3页共43页2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共43（2）河道纵横断面测量纵断面：左右控导线及初定的堤防中线各测量一条纵断面图，沿河道中泓线测绘一条纵断面图并提出河道沿线深泓高程。横断面：治理河段范围横断面测量间距一般为50，断面两岸高程控制在高于河岸边3~5m或控制在堤线外50m。遇到建筑物、堤防断面或高度有较大变化处应加测断面。支流：平面图范围测量长度沿支流河道不小于干流设计洪水的回水位以外30m，测量宽度向支流两岸堤线外延伸50m；横断面从汇入口每隔20...
