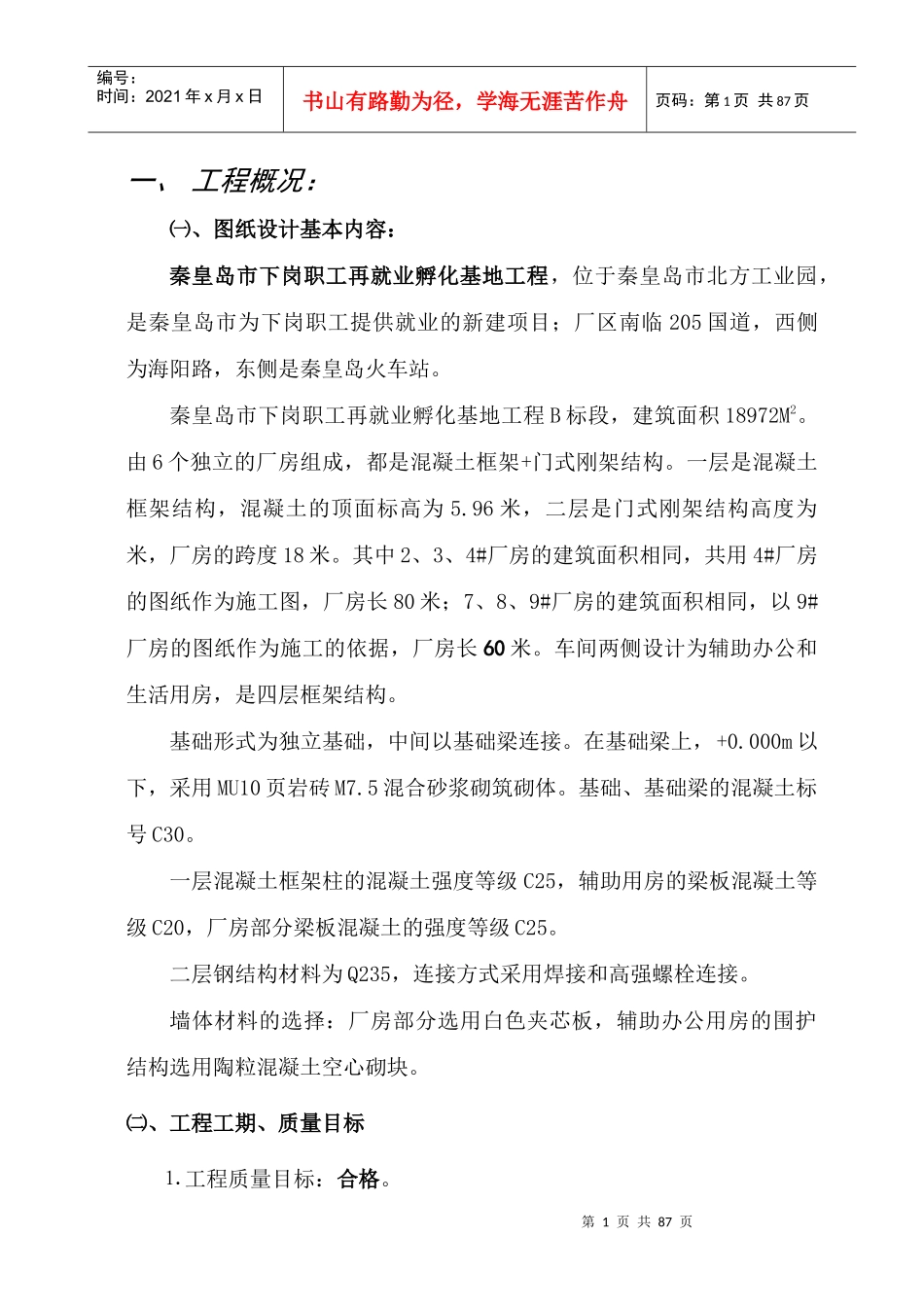

第1页共87页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共87页一、工程概况：㈠、图纸设计基本内容：秦皇岛市下岗职工再就业孵化基地工程，位于秦皇岛市北方工业园，是秦皇岛市为下岗职工提供就业的新建项目；厂区南临205国道，西侧为海阳路，东侧是秦皇岛火车站。秦皇岛市下岗职工再就业孵化基地工程B标段，建筑面积18972M2。由6个独立的厂房组成，都是混凝土框架+门式刚架结构。一层是混凝土框架结构，混凝土的顶面标高为5.96米，二层是门式刚架结构高度为米，厂房的跨度18米。其中2、3、4#厂房的建筑面积相同，共用4#厂房的图纸作为施工图，厂房长80米；7、8、9#厂房的建筑面积相同，以9#厂房的图纸作为施工的依据，厂房长60米。车间两侧设计为辅助办公和生活用房，是四层框架结构。基础形式为独立基础，中间以基础梁连接。在基础梁上，+0.000m以下，采用MU10页岩砖M7.5混合砂浆砌筑砌体。基础、基础梁的混凝土标号C30。一层混凝土框架柱的混凝土强度等级C25，辅助用房的梁板混凝土等级C20，厂房部分梁板混凝土的强度等级C25。二层钢结构材料为Q235，连接方式采用焊接和高强螺栓连接。墙体材料的选择：厂房部分选用白色夹芯板，辅助办公用房的围护结构选用陶粒混凝土空心砌块。㈡、工程工期、质量目标⒈工程质量目标：合格。第2页共87页第1页共87页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共87页⒉工程工期目标：2004.7.8～2004.11.30。日历工期：145天。㈢、场地条件施工现场的地势较平坦，交通便利，“三通一平”工作已经有业主准备完成，满足材料进场的要求。二、施工部署㈠、施工进度安排秦皇岛市下岗职工再就业孵化基地工程总日历工期为146天，工期非常紧张。本工程主要施工内容为钢筋混凝土基础、框架结构梁板柱、钢结构制作、钢结构吊装、檩条安装、夹芯板安装、室内地面、水暖电安装等。其中，钢结构制作、安装是本工程工期控制的关键之处。计划进场后同时开始钢结构制作和基础施工，力争早日具备吊装条件，确保总体工期的实现。㈡、人员安排、机构设置１、秦皇岛市下岗职工再就业孵化基地B标段平面面积大，结构不是很复杂主要是工期短，施工现场狭窄，为保证该工程的工期、质量、效益，加强该项目的组织领导，经总公司批准，决定派高俊峰同志任本工程项目经理，张步进同志任副项目经理，并选聘有专业管理素质的管理人员组成项目经理部。２、项目经理部组织机构第3页共87页第2页共87页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共87页３、拟选择的专业施工班组：项目经理高俊峰副项目经理张步进项目顾问高学筠工程师李全达施工员刘福义技术员徐新贵质检员李银忠材料员沈秋伟保管员刘彦峰预算员李荣安全员梁海安试验员周佳佳各作业班组第4页共87页第3页共87页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共87页本工程作业层拟选用的各专业班组都是我公司内部劳动力市场中具有同类工程施工经验的专业班组㈢、施工顺序的确定1、秦皇岛市下岗职工再就业孵化基地B标段工程为框架、钢结构两层结构，一层钢筋混凝土框架结构，二层钢结构厂房；辅助办公及生活用房是四层框架结构。根据工程结构特点施工段划流水段，2#、7#作为Ⅰ段流水：3#、8#作为Ⅱ段流水；4#、9#作为Ⅲ段流水。2、首先施工基础、框架部分，然后是钢结构安装，装修施工等，按照Ⅰ段、Ⅱ段、Ⅲ段组织流水施工，。施工流向及工序安排详见施工进度计划图。序号专业班组名称班组长承建项目１钢筋制安班组王辛万通汽车城、美铝车间等2模板支设班组周仲青万通汽车城、美铝车间等3混凝土浇筑班组郝立新汽车配件城、港口医院4水暖作业班组刘立志万通汽车城、美铝车间等5电气作业班组赵振玉万通汽车城、美铝车间等6油漆粉刷班组高岸新港口医院、安岳综合楼7架子工张猛汽车配件城8防水作业班组韩国相燕大图书馆9钢结构吊装冯向宇镁铝厂房、微珠厂厂房第5页共87页第4页共87页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共87页3、开工后即开始钢构件制作，待混凝土基础达到一定强度后，进行...
