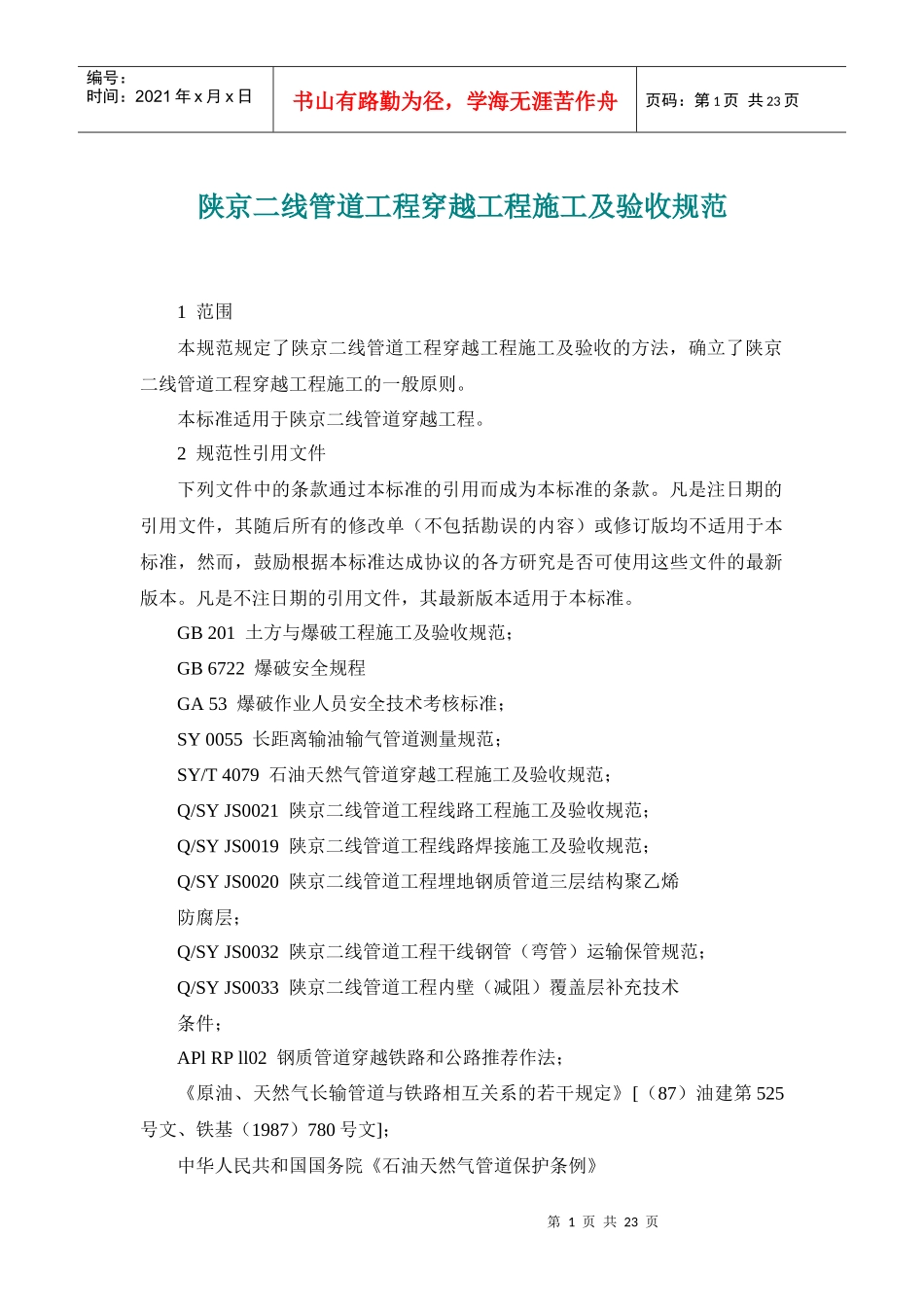

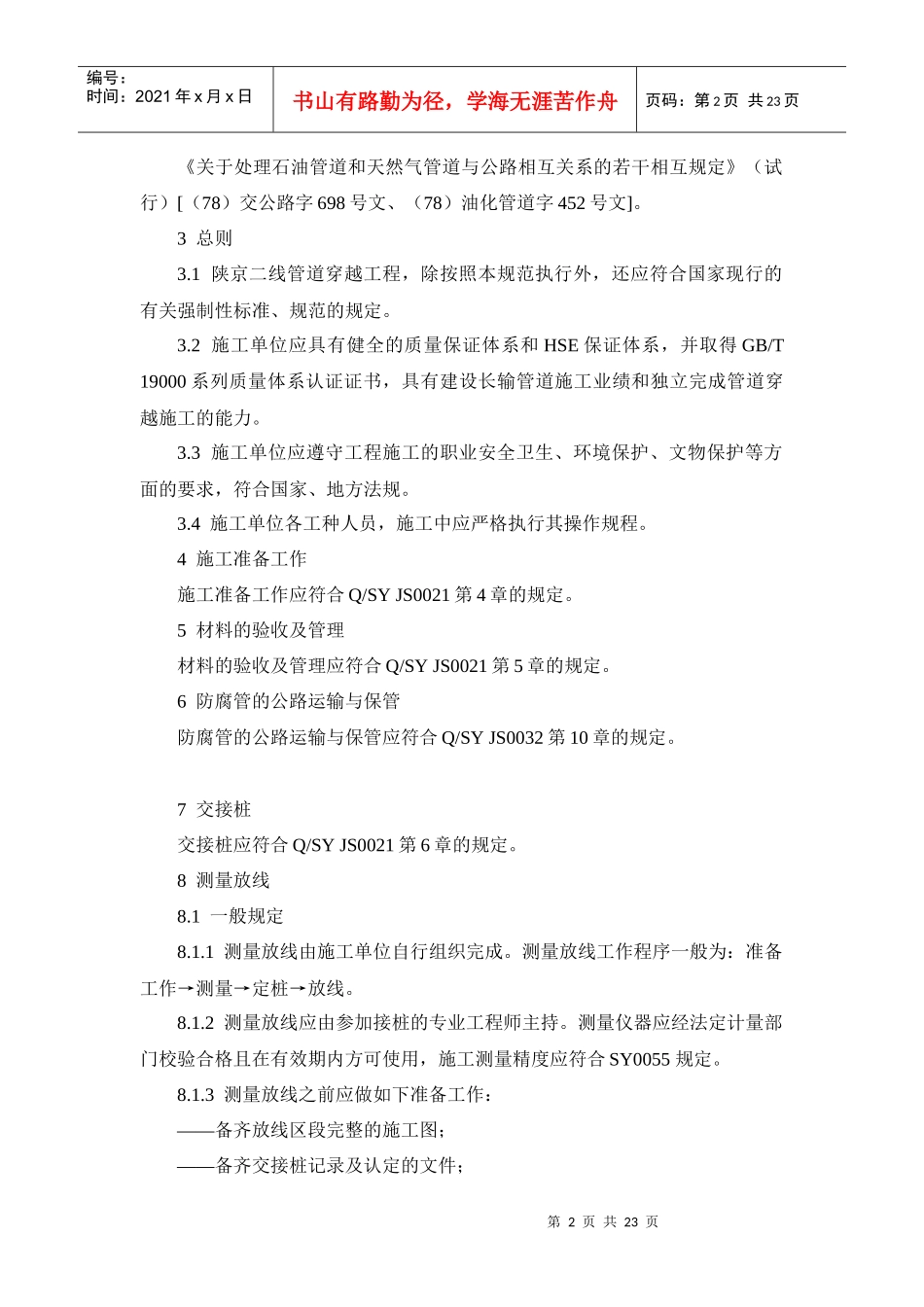

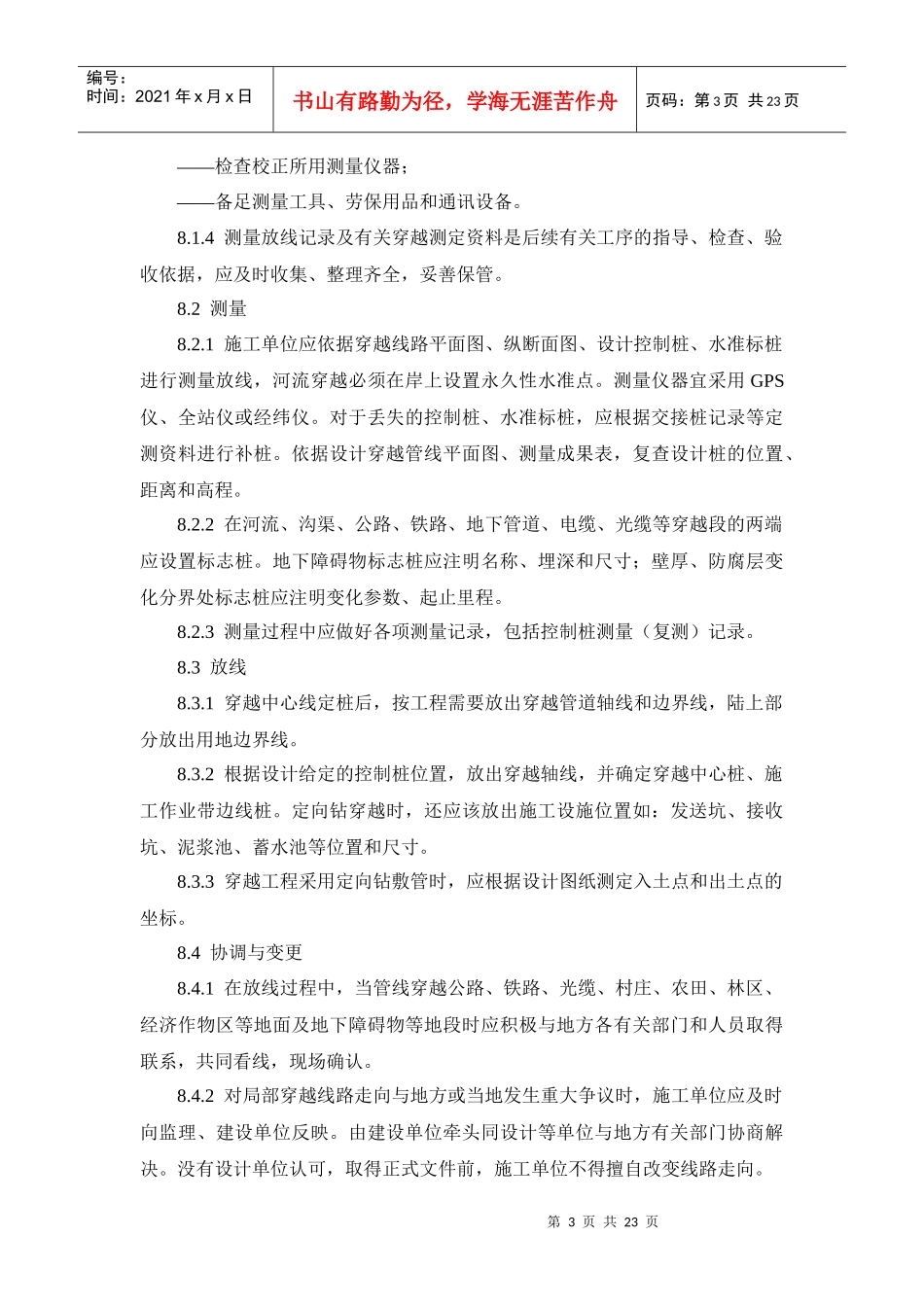

第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共23页陕京二线管道工程穿越工程施工及验收规范1范围本规范规定了陕京二线管道工程穿越工程施工及验收的方法，确立了陕京二线管道工程穿越工程施工的一般原则。本标准适用于陕京二线管道穿越工程。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB201土方与爆破工程施工及验收规范；GB6722爆破安全规程GA53爆破作业人员安全技术考核标准；SY0055长距离输油输气管道测量规范；SY/T4079石油天然气管道穿越工程施工及验收规范；Q/SYJS0021陕京二线管道工程线路工程施工及验收规范；Q/SYJS0019陕京二线管道工程线路焊接施工及验收规范；Q/SYJS0020陕京二线管道工程埋地钢质管道三层结构聚乙烯防腐层；Q/SYJS0032陕京二线管道工程干线钢管（弯管）运输保管规范；Q/SYJS0033陕京二线管道工程内壁（减阻）覆盖层补充技术条件；APlRPll02钢质管道穿越铁路和公路推荐作法；《原油、天然气长输管道与铁路相互关系的若干规定》[（87）油建第525号文、铁基（1987）780号文]；中华人民共和国国务院《石油天然气管道保护条例》第2页共23页第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共23页《关于处理石油管道和天然气管道与公路相互关系的若干相互规定》（试行）[（78）交公路字698号文、（78）油化管道字452号文]。3总则3.1陕京二线管道穿越工程，除按照本规范执行外，还应符合国家现行的有关强制性标准、规范的规定。3.2施工单位应具有健全的质量保证体系和HSE保证体系，并取得GB/T19000系列质量体系认证证书，具有建设长输管道施工业绩和独立完成管道穿越施工的能力。3.3施工单位应遵守工程施工的职业安全卫生、环境保护、文物保护等方面的要求，符合国家、地方法规。3.4施工单位各工种人员，施工中应严格执行其操作规程。4施工准备工作施工准备工作应符合Q/SYJS0021第4章的规定。5材料的验收及管理材料的验收及管理应符合Q/SYJS0021第5章的规定。6防腐管的公路运输与保管防腐管的公路运输与保管应符合Q/SYJS0032第10章的规定。7交接桩交接桩应符合Q/SYJS0021第6章的规定。8测量放线8.1一般规定8.1.1测量放线由施工单位自行组织完成。测量放线工作程序一般为：准备工作→测量→定桩→放线。8.1.2测量放线应由参加接桩的专业工程师主持。测量仪器应经法定计量部门校验合格且在有效期内方可使用，施工测量精度应符合SY0055规定。8.1.3测量放线之前应做如下准备工作：——备齐放线区段完整的施工图；——备齐交接桩记录及认定的文件；第3页共23页第2页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共23页——检查校正所用测量仪器；——备足测量工具、劳保用品和通讯设备。8.1.4测量放线记录及有关穿越测定资料是后续有关工序的指导、检查、验收依据，应及时收集、整理齐全，妥善保管。8.2测量8.2.1施工单位应依据穿越线路平面图、纵断面图、设计控制桩、水准标桩进行测量放线，河流穿越必须在岸上设置永久性水准点。测量仪器宜采用GPS仪、全站仪或经纬仪。对于丢失的控制桩、水准标桩，应根据交接桩记录等定测资料进行补桩。依据设计穿越管线平面图、测量成果表，复查设计桩的位置、距离和高程。8.2.2在河流、沟渠、公路、铁路、地下管道、电缆、光缆等穿越段的两端应设置标志桩。地下障碍物标志桩应注明名称、埋深和尺寸；壁厚、防腐层变化分界处标志桩应注明变化参数、起止里程。8.2.3测量过程中应做好各项测量记录，包括控制桩测量（复测）记录。8.3放线8.3.1穿越中心线定桩后，按工程需要放出穿越管道轴线和边界线，陆上部分放出用地边界线。8.3.2根据设计给定的控制桩位置，放出穿越轴线，并确定穿越中心桩、施工作业带边线桩。定向钻穿越时，还应该放出施工设施位置如：发送坑、接收坑、泥浆池、蓄...
