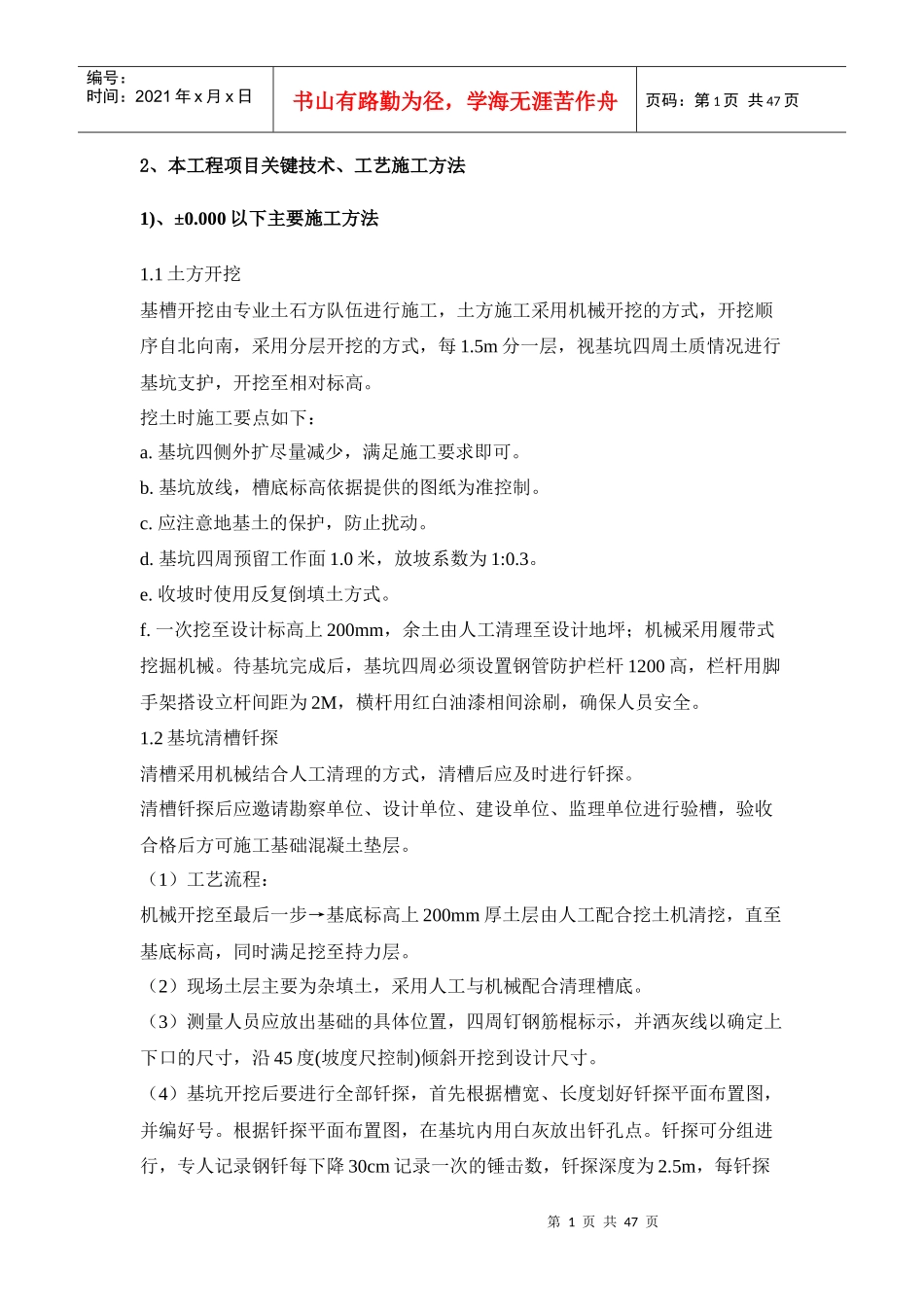

第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共47页2、本工程项目关键技术、工艺施工方法1)、±0.000以下主要施工方法1.1土方开挖基槽开挖由专业土石方队伍进行施工，土方施工采用机械开挖的方式，开挖顺序自北向南，采用分层开挖的方式，每1.5m分一层，视基坑四周土质情况进行基坑支护，开挖至相对标高。挖土时施工要点如下：a.基坑四侧外扩尽量减少，满足施工要求即可。b.基坑放线，槽底标高依据提供的图纸为准控制。c.应注意地基土的保护，防止扰动。d.基坑四周预留工作面1.0米，放坡系数为1:0.3。e.收坡时使用反复倒填土方式。f.一次挖至设计标高上200mm，余土由人工清理至设计地坪；机械采用履带式挖掘机械。待基坑完成后，基坑四周必须设置钢管防护栏杆1200高，栏杆用脚手架搭设立杆间距为2M，横杆用红白油漆相间涂刷，确保人员安全。1.2基坑清槽钎探清槽采用机械结合人工清理的方式，清槽后应及时进行钎探。清槽钎探后应邀请勘察单位、设计单位、建设单位、监理单位进行验槽，验收合格后方可施工基础混凝土垫层。（1）工艺流程：机械开挖至最后一步→基底标高上200mm厚土层由人工配合挖土机清挖，直至基底标高，同时满足挖至持力层。（2）现场土层主要为杂填土，采用人工与机械配合清理槽底。（3）测量人员应放出基础的具体位置，四周钉钢筋棍标示，并洒灰线以确定上下口的尺寸，沿45度(坡度尺控制)倾斜开挖到设计尺寸。（4）基坑开挖后要进行全部钎探，首先根据槽宽、长度划好钎探平面布置图，并编好号。根据钎探平面布置图，在基坑内用白灰放出钎孔点。钎探可分组进行，专人记录钢钎每下降30cm记录一次的锤击数，钎探深度为2.5m，每钎探第2页共47页第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共47页完一个孔后应用砖将钎孔盖好，防止钎孔受到破坏。钎探完毕后把钎探记录编号整理成册后通知业主、监理、设计单位、勘察单位验收。（5）待基坑验收合格后，应对钎孔做灌砂试验，并用中砂把钎孔填满，填砂时应边填砂边用8mm钢筋往下捣实。1.3基础施工放线该工程基础施工放线采用外控法。1.3.1根据《工程测量规范》要求，在待建建筑物四周分别根据城市测量网点，采用水准仪引设标准测量基准点，在建筑物四周埋设标桩，标桩详见下图。1.3.2永久性标桩设在基坑槽边离建筑物边轴线均为10M，其深度应大于济南市的冻土线深度，桩顶周围应砌筑20cm高的保护台并设立醒目警示标记，根据实际加以保护。(a)方格网点或轴线控制桩(b)专用水准点控制桩的埋设及保护图1.3.3基础放线控制基础放线是整个工程的测量放线的关键，因此必须保证基础放线的精确，并编制详尽的测量方案进行校验如下：（1）利用城市水准网点基准点，校验挖土控制标高，并测控结构标高。（2）基础放线采用外引外控法，从地面设立的主轴线控制桩，利用经纬仪在槽底引设工程控制轴线，并在槽边四壁引设标准控制点用于校验。（3）利用主轴线分别建立两侧的轴线控制网点。（4）利用建立的控制网点，引测工程网点及东西侧工程轴线。（5）利用各控制桩及引测槽壁上的控制点，分别对工程主轴线及放测的轴线进行校验，直到准确无误，方可进行基础施工。1.4基础混凝土垫层1.4.1该工程基础下均有100mm厚的C15混凝土垫层，采用商品混凝土进行浇筑。第3页共47页第2页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共47页1.4.2混凝土垫层浇筑前，应清除基土上的杂物，并适量洒水湿润、但不得有积水。1.4.3铺设混凝土时，应平铺均匀，采用水准仪测量结合拉水平线的方法，控制垫层水平度、厚度，采用平板震捣器进行震捣密实，震捣以表面密实无气泡为准，后用木抹子对表面进行抹平。1.4.4混凝土浇筑完毕后，应在12h内用毛毯加以覆盖和浇水，浇水次数应能保持混凝土能有足够的湿润状态，混凝土强度达到1.2Mpa后方可上人施工。1.4.5质量要求：混凝土应震捣密实、均匀，表面平整无气泡、裂缝、麻面、露石等质量缺陷。混凝土垫层表面允许偏差序号项目允许偏差（mm）检验方法1表面平整度10用2m靠尺和楔形塞尺检查2标高±10用水准仪检查3厚度...
