锌压铸热流道的设计与应用VIP专享VIP免费

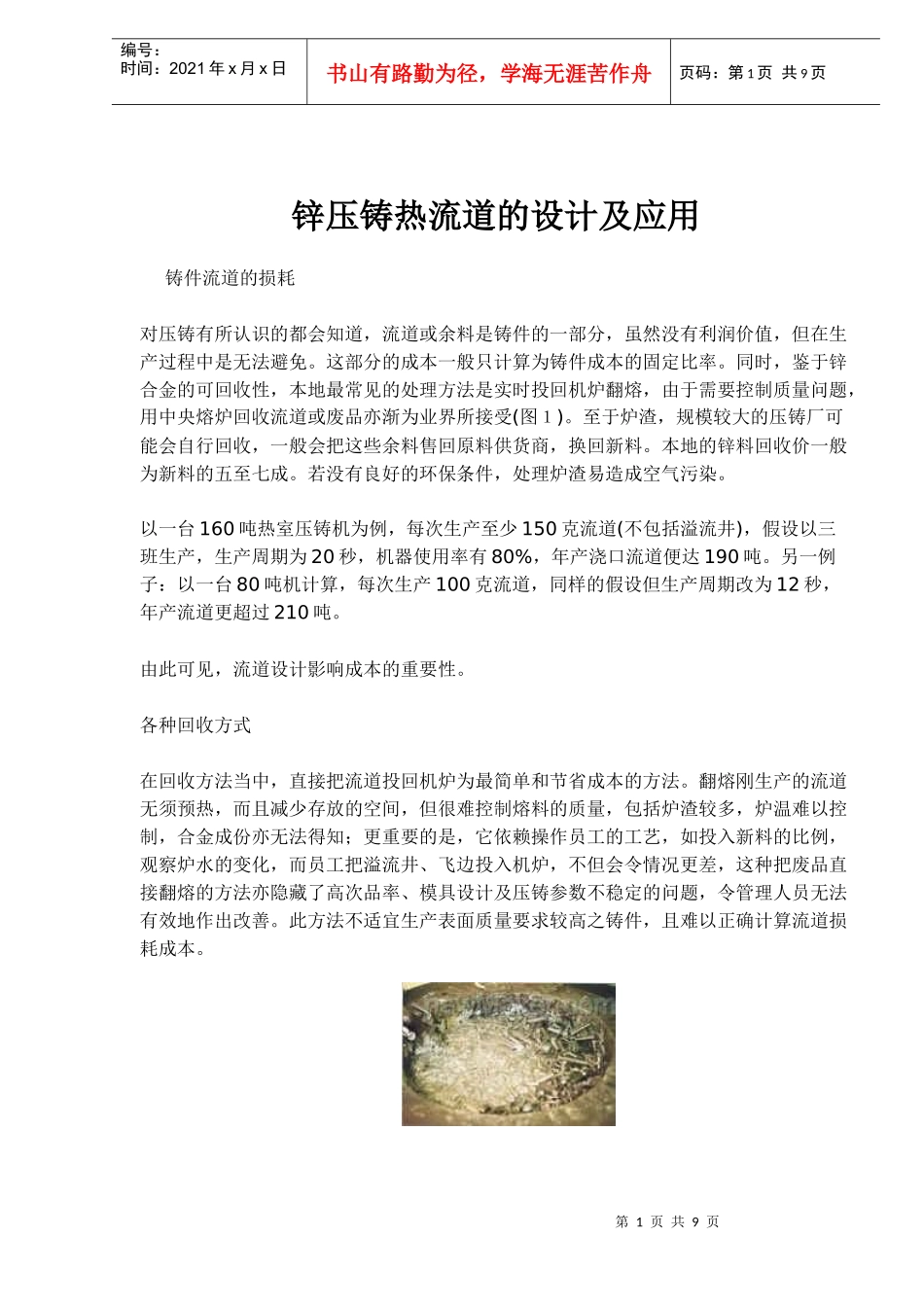

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页锌压铸热流道的设计及应用铸件流道的损耗对压铸有所认识的都会知道，流道或余料是铸件的一部分，虽然没有利润价值，但在生产过程中是无法避免。这部分的成本一般只计算为铸件成本的固定比率。同时，鉴于锌合金的可回收性，本地最常见的处理方法是实时投回机炉翻熔，由于需要控制质量问题，用中央熔炉回收流道或废品亦渐为业界所接受(图１)。至于炉渣，规模较大的压铸厂可能会自行回收，一般会把这些余料售回原料供货商，换回新料。本地的锌料回收价一般为新料的五至七成。若没有良好的环保条件，处理炉渣易造成空气污染。以一台160吨热室压铸机为例，每次生产至少150克流道(不包括溢流井)，假设以三班生产，生产周期为20秒，机器使用率有80%，年产浇口流道便达190吨。另一例子：以一台80吨机计算，每次生产100克流道，同样的假设但生产周期改为12秒，年产流道更超过210吨。由此可见，流道设计影响成本的重要性。各种回收方式在回收方法当中，直接把流道投回机炉为最简单和节省成本的方法。翻熔刚生产的流道无须预热，而且减少存放的空间，但很难控制熔料的质量，包括炉渣较多，炉温难以控制，合金成份亦无法得知；更重要的是，它依赖操作员工的工艺，如投入新料的比例，观察炉水的变化，而员工把溢流井、飞边投入机炉，不但会令情况更差，这种把废品直接翻熔的方法亦隐藏了高次品率、模具设计及压铸参数不稳定的问题，令管理人员无法有效地作出改善。此方法不适宜生产表面质量要求较高之铸件，且难以正确计算流道损耗成本。第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页中央熔炉回收水口及次品开始流行于产量大的压铸厂，它的好处非常明显，就是集中处理回收料可以提高熔炉效率，控制合金质量。如果以金属液从中央炉直接加入机炉，压铸机料温可保持稳定，少炉渣，如配以自动加料控制，液面高度变化可减至最低。目前流行的中央熔炉分为数类：有较大容量的铸铁坩埚炉，不锈钢坩埚炉，及连续熔化型非坩埚炉。锌液运输亦分为数类：有天车式液料运输，有地面推车式(无轨或有轨)保温炉(附有送料装置)运输及保温槽式重力输送装置，将机炉与中央炉相连。它的缺点是投资较大，只适合单一种合金(这里暂不讨论小型坩埚炉)，车间占地较大，因此小型压铸厂(五台机以下)则不太适合，而且旧厂房难于改造配合，故一般只会在建新厂房时才会重新规划。使用小型坩埚炉翻熔浇口料，由于缺乏规模效益，成本会较中央熔炉高，因此不以此作计算参考。翻熔成本的计算就以使用中央熔炉的方式计算流道的翻熔成本作为参考。以一所公司有五台80吨或160吨压铸机为例，假设该设备的投资为50万，分十年摊分。每年处理约1000吨流道回收料(实际情况应和新料按比例熔化，这里纯粹方便计算翻熔成本)。每公斤浇口料之翻熔成本为$0.93，按上述以五台机的计算，每年生产1000吨流道水口，涉及金额近一千万，如包括次品的回收，此数字更为惊人(如平均铸重为100克而次品率5%，周期12秒，五台机计算，每年回收之次品约为53吨)。虽然，处理数量越大，翻熔成本越低，但这里并没有计算环保及严格的品管成本。由此可见，浇口翻熔的成本相当惊人，压铸厂必需尽量降低成本。因此，如何减少浇口重量是控制成本的重要关键。占地租金20.000港元设备投资摊分50.000港元利息成本5.000港元保养维修25.000港元燃油费（每吨用100公升油渣·2美元/公升）200.000港元电费（1美元/度）30.000港元工资（包括操作工人，管理人员，品管人员）100.000港元金属损耗5%（10美元/公斤）500.000港元总计：930.000港元摊分流道成本的计算方式水口的翻熔成本必须算入铸件的生产成本，最常见的做法是以用料乘固定百分比计算。第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页例如，原料价为$10/公斤，水口翻熔成本为铸件重量的3%，计算铸件材料价时便会用$10.3。此方法虽然简单，但可能令成本计算出现偏差，并隐藏起真实的水口回收成本。现在可用以下例子作一比较：铸件A净重...
