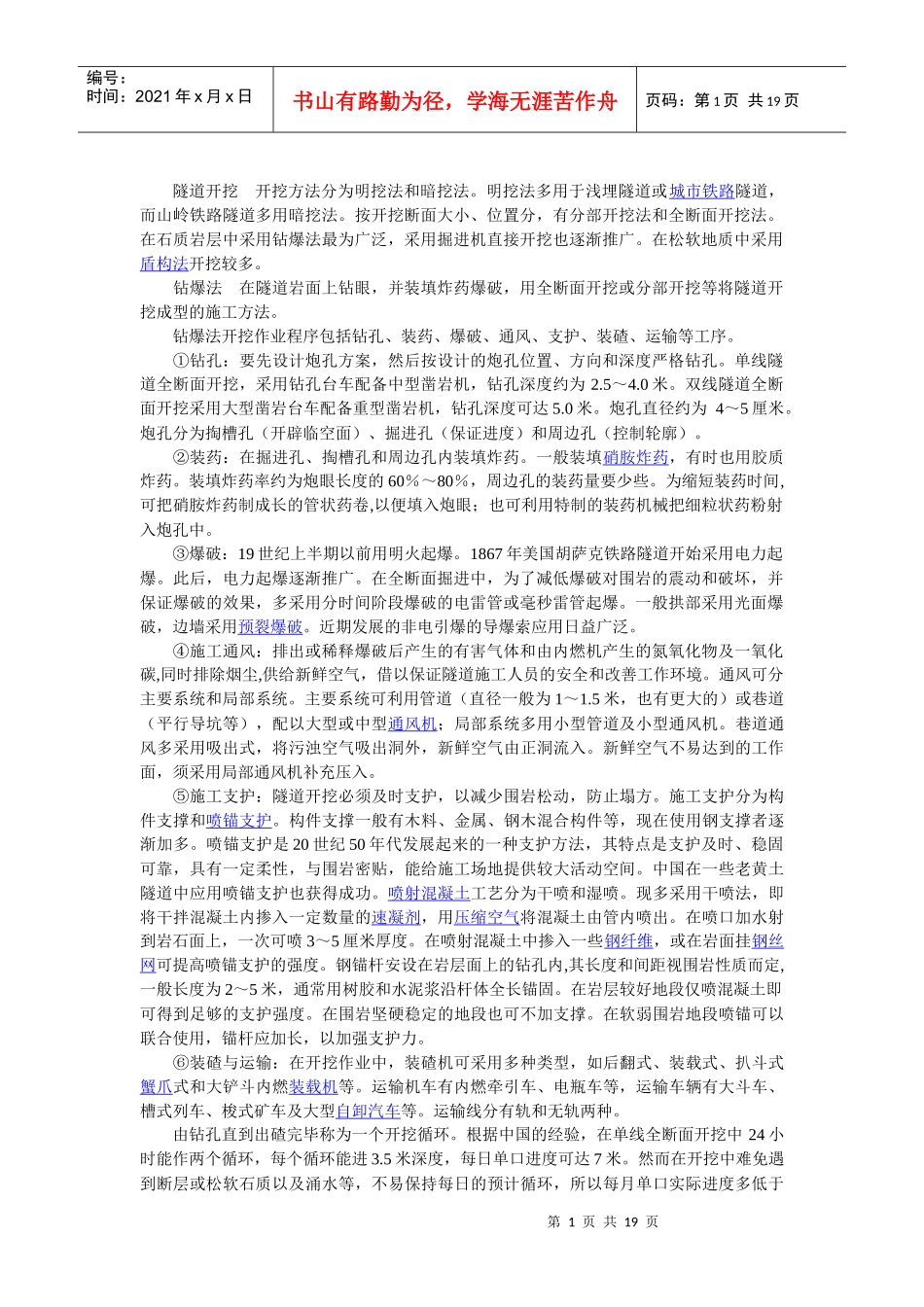

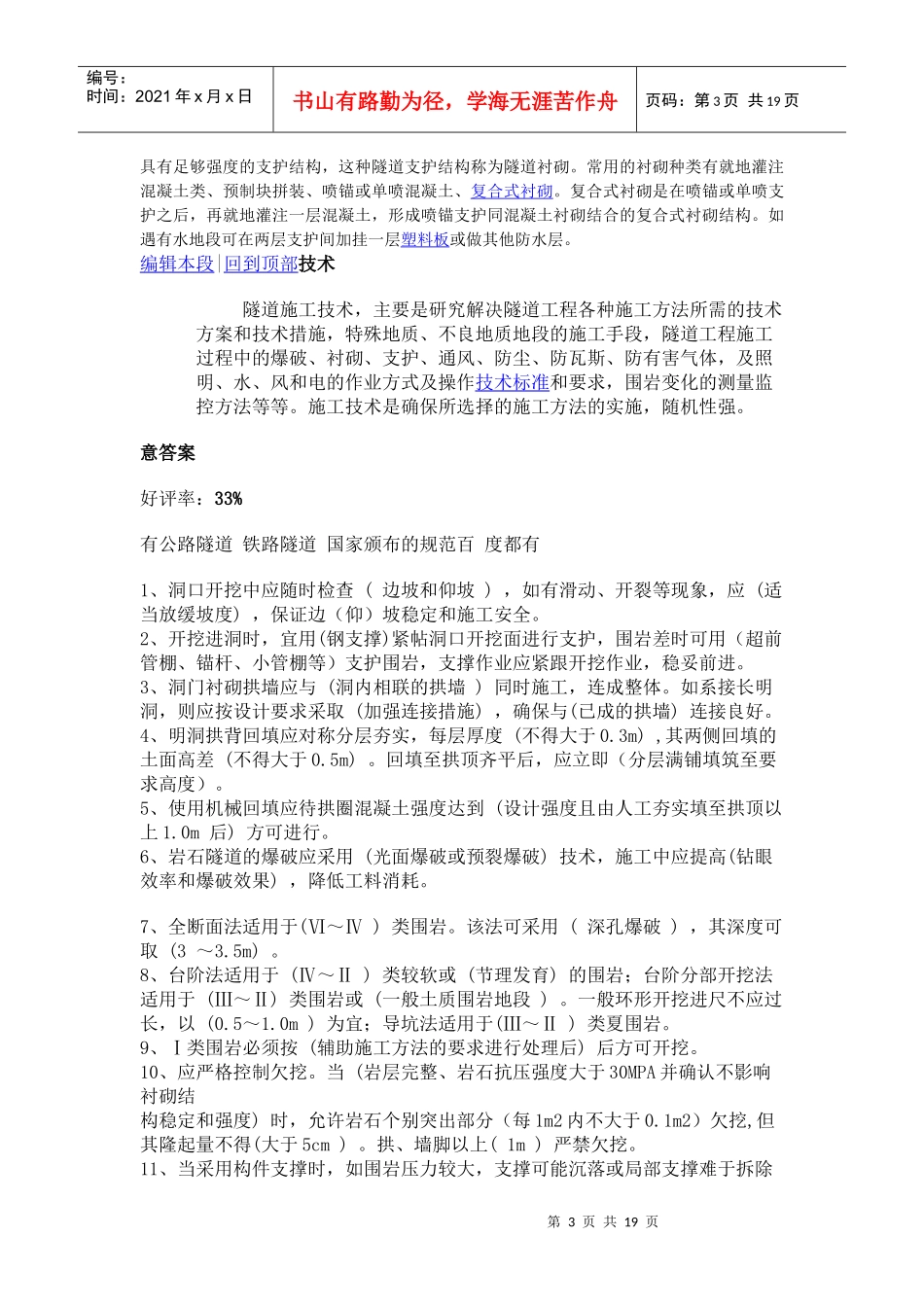

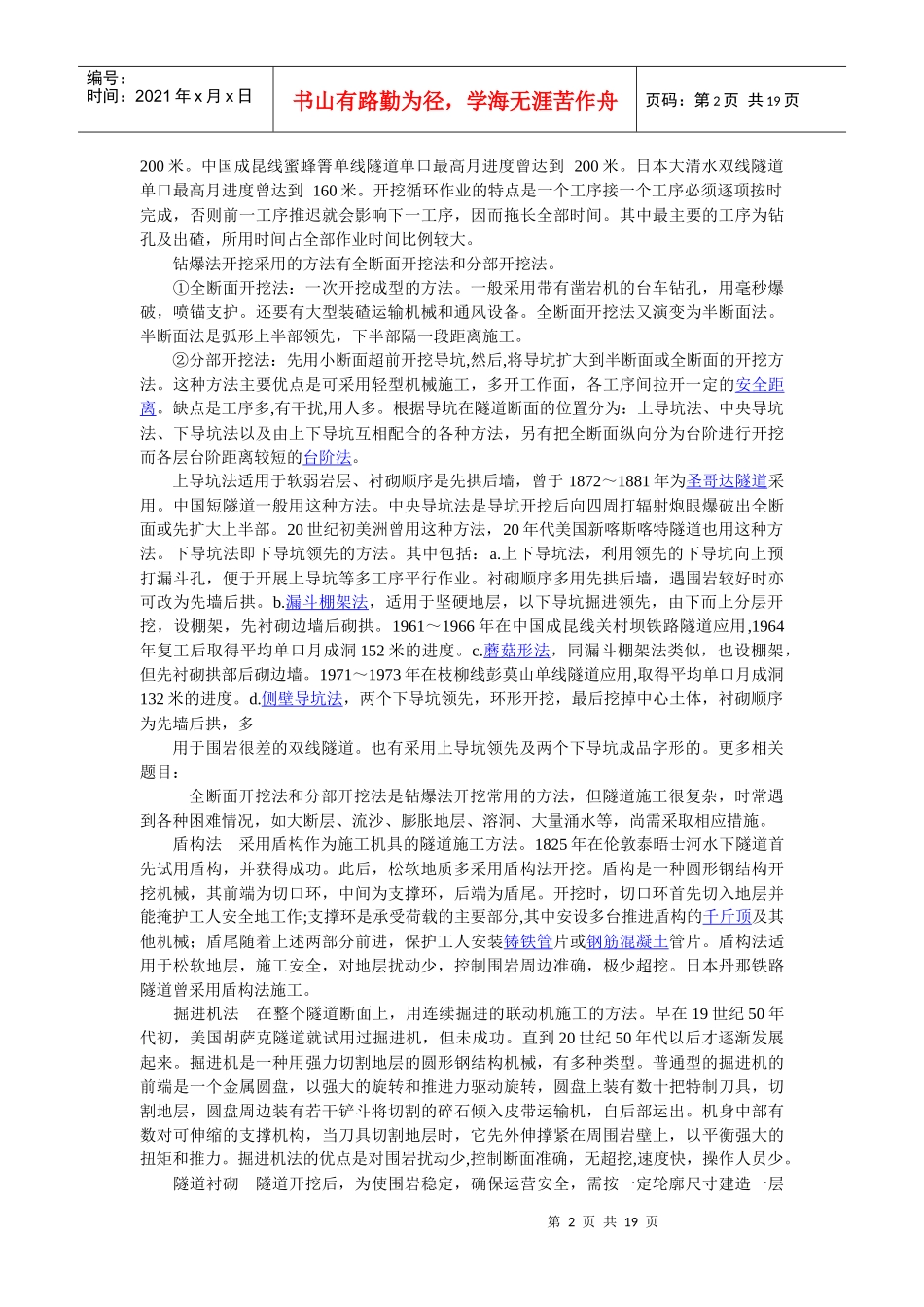

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页隧道开挖开挖方法分为明挖法和暗挖法。明挖法多用于浅埋隧道或城市铁路隧道，而山岭铁路隧道多用暗挖法。按开挖断面大小、位置分，有分部开挖法和全断面开挖法。在石质岩层中采用钻爆法最为广泛，采用掘进机直接开挖也逐渐推广。在松软地质中采用盾构法开挖较多。钻爆法在隧道岩面上钻眼，并装填炸药爆破，用全断面开挖或分部开挖等将隧道开挖成型的施工方法。钻爆法开挖作业程序包括钻孔、装药、爆破、通风、支护、装碴、运输等工序。①钻孔：要先设计炮孔方案，然后按设计的炮孔位置、方向和深度严格钻孔。单线隧道全断面开挖，采用钻孔台车配备中型凿岩机，钻孔深度约为2.5～4.0米。双线隧道全断面开挖采用大型凿岩台车配备重型凿岩机，钻孔深度可达5.0米。炮孔直径约为4～5厘米。炮孔分为掏槽孔（开辟临空面）、掘进孔（保证进度）和周边孔（控制轮廓）。②装药：在掘进孔、掏槽孔和周边孔内装填炸药。一般装填硝胺炸药，有时也用胶质炸药。装填炸药率约为炮眼长度的60％～80％，周边孔的装药量要少些。为缩短装药时间,可把硝胺炸药制成长的管状药卷,以便填入炮眼；也可利用特制的装药机械把细粒状药粉射入炮孔中。③爆破：19世纪上半期以前用明火起爆。1867年美国胡萨克铁路隧道开始采用电力起爆。此后，电力起爆逐渐推广。在全断面掘进中，为了减低爆破对围岩的震动和破坏，并保证爆破的效果，多采用分时间阶段爆破的电雷管或毫秒雷管起爆。一般拱部采用光面爆破，边墙采用预裂爆破。近期发展的非电引爆的导爆索应用日益广泛。④施工通风：排出或稀释爆破后产生的有害气体和由内燃机产生的氮氧化物及一氧化碳,同时排除烟尘,供给新鲜空气，借以保证隧道施工人员的安全和改善工作环境。通风可分主要系统和局部系统。主要系统可利用管道（直径一般为1～1.5米，也有更大的）或巷道（平行导坑等），配以大型或中型通风机；局部系统多用小型管道及小型通风机。巷道通风多采用吸出式，将污浊空气吸出洞外，新鲜空气由正洞流入。新鲜空气不易达到的工作面，须采用局部通风机补充压入。⑤施工支护：隧道开挖必须及时支护，以减少围岩松动，防止塌方。施工支护分为构件支撑和喷锚支护。构件支撑一般有木料、金属、钢木混合构件等，现在使用钢支撑者逐渐加多。喷锚支护是20世纪50年代发展起来的一种支护方法，其特点是支护及时、稳固可靠，具有一定柔性，与围岩密贴，能给施工场地提供较大活动空间。中国在一些老黄土隧道中应用喷锚支护也获得成功。喷射混凝土工艺分为干喷和湿喷。现多采用干喷法，即将干拌混凝土内掺入一定数量的速凝剂，用压缩空气将混凝土由管内喷出。在喷口加水射到岩石面上，一次可喷3～5厘米厚度。在喷射混凝土中掺入一些钢纤维，或在岩面挂钢丝网可提高喷锚支护的强度。钢锚杆安设在岩层面上的钻孔内,其长度和间距视围岩性质而定,一般长度为2～5米，通常用树胶和水泥浆沿杆体全长锚固。在岩层较好地段仅喷混凝土即可得到足够的支护强度。在围岩坚硬稳定的地段也可不加支撑。在软弱围岩地段喷锚可以联合使用，锚杆应加长，以加强支护力。⑥装碴与运输：在开挖作业中，装碴机可采用多种类型，如后翻式、装载式、扒斗式蟹爪式和大铲斗内燃装载机等。运输机车有内燃牵引车、电瓶车等，运输车辆有大斗车、槽式列车、梭式矿车及大型自卸汽车等。运输线分有轨和无轨两种。由钻孔直到出碴完毕称为一个开挖循环。根据中国的经验，在单线全断面开挖中24小时能作两个循环，每个循环能进3.5米深度，每日单口进度可达7米。然而在开挖中难免遇到断层或松软石质以及涌水等，不易保持每日的预计循环，所以每月单口实际进度多低于第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页200米。中国成昆线蜜蜂箐单线隧道单口最高月进度曾达到200米。日本大清水双线隧道单口最高月进度曾达到160米。开挖循环作业的特点是一个工序接一个工序必须逐项按时完成，否则前一工序推迟就会影响下一工序，因而拖长全部时间。其中最主要的工序为钻孔及出碴，所...
