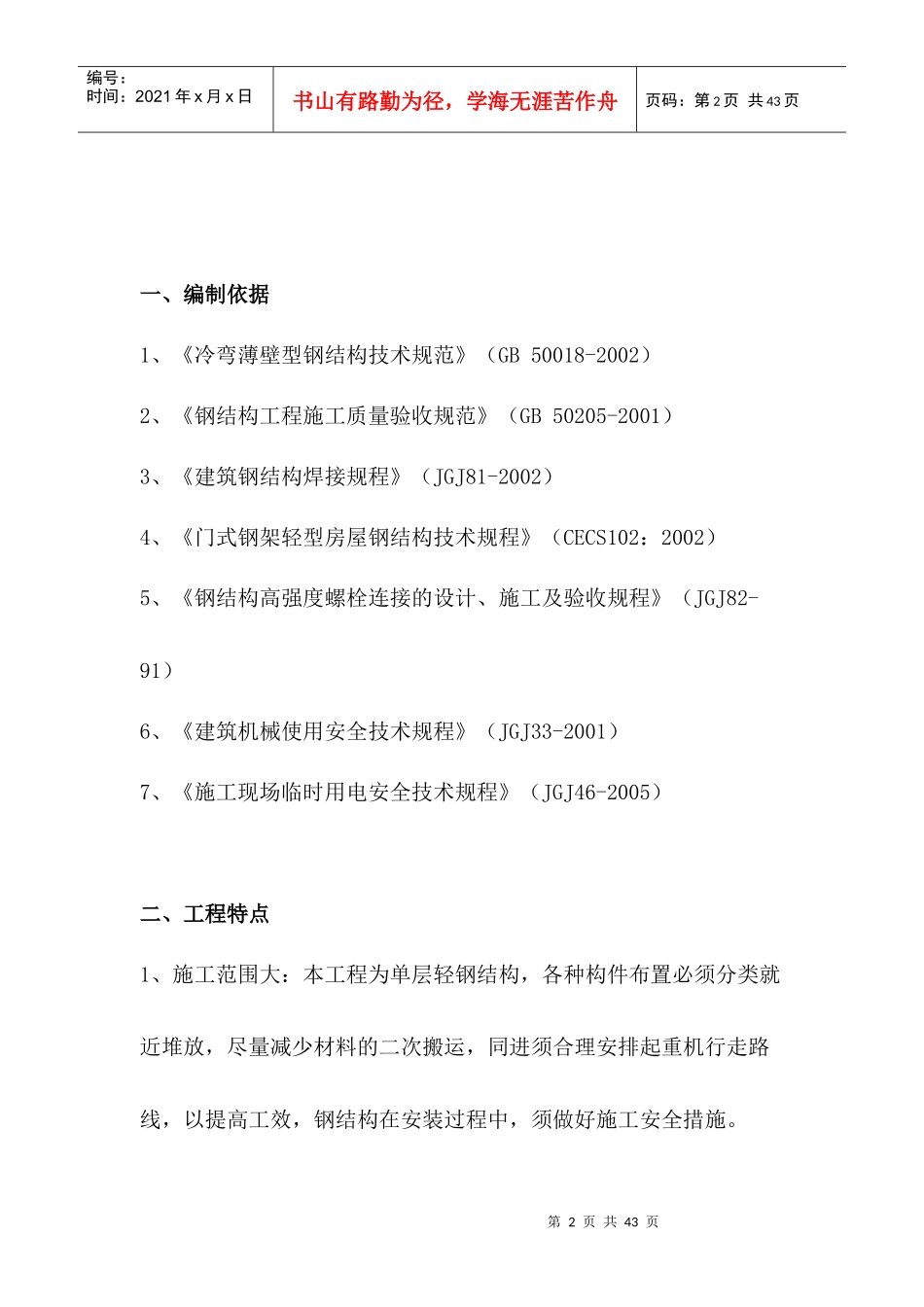

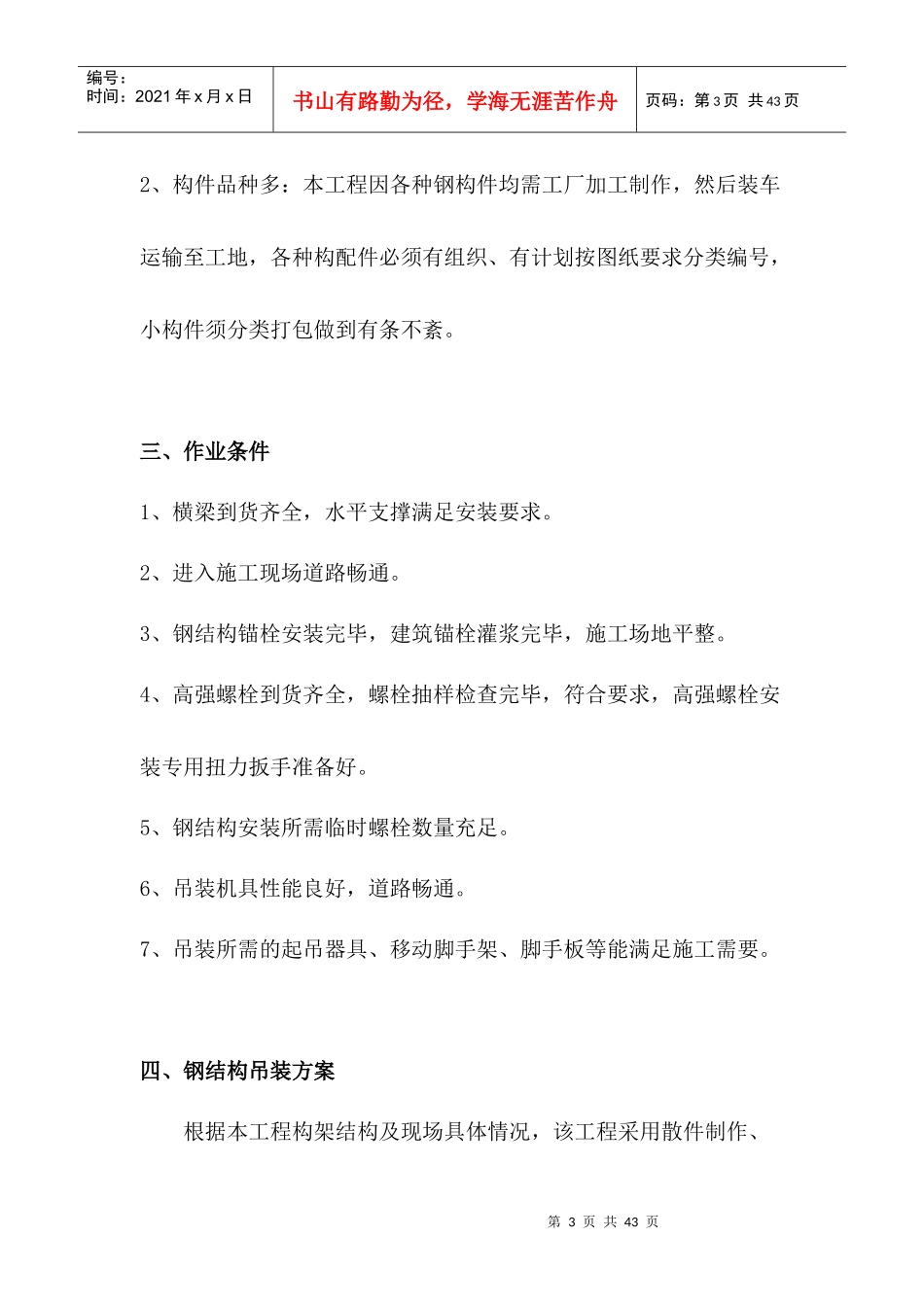

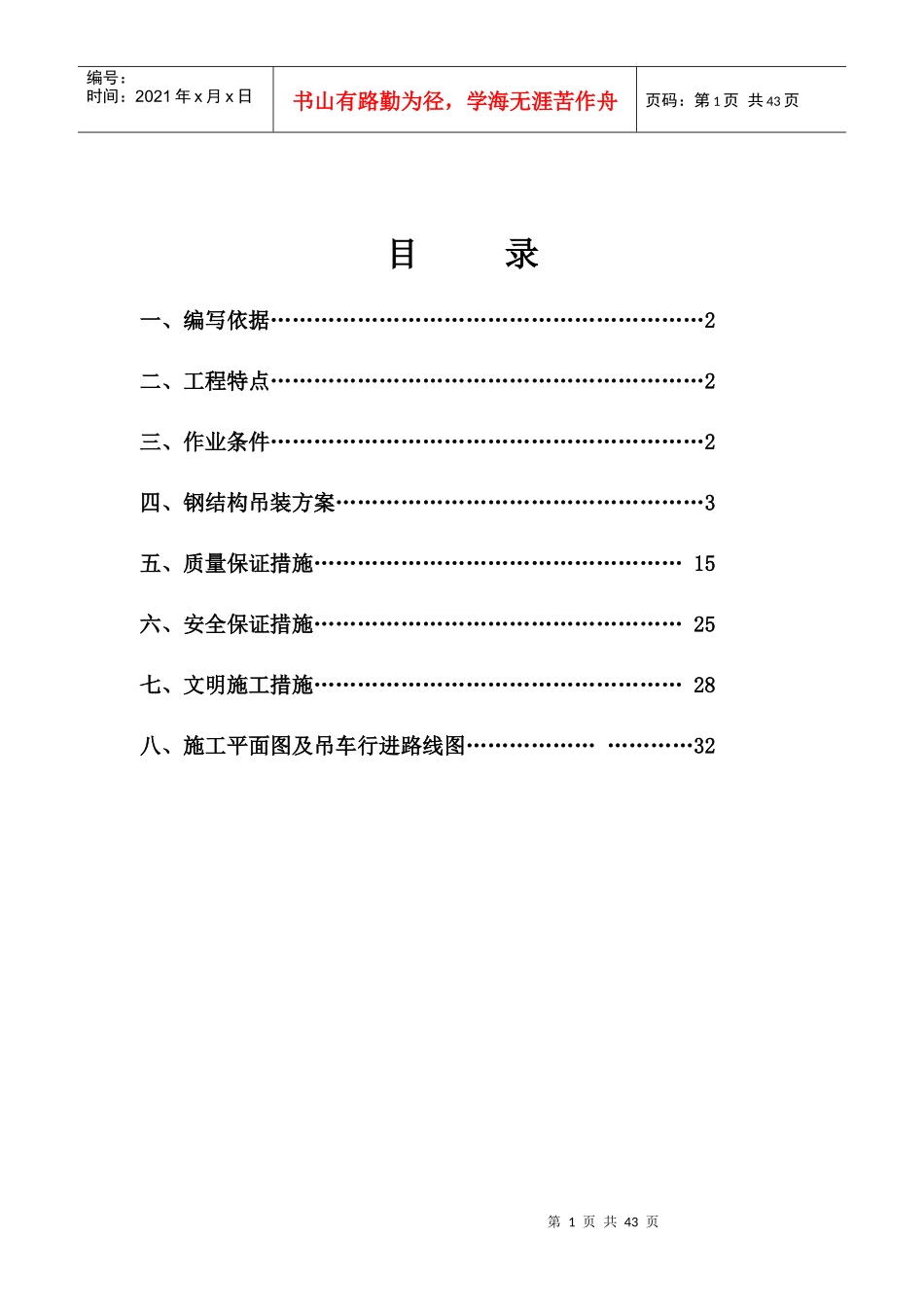

第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共43页目录一、编写依据……………………………………………………2二、工程特点……………………………………………………2三、作业条件……………………………………………………2四、钢结构吊装方案……………………………………………3五、质量保证措施……………………………………………15六、安全保证措施……………………………………………25七、文明施工措施……………………………………………28八、施工平面图及吊车行进路线图…………………………32第2页共43页第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共43页一、编制依据1、《冷弯薄壁型钢结构技术规范》（GB50018-2002）2、《钢结构工程施工质量验收规范》（GB50205-2001）3、《建筑钢结构焊接规程》（JGJ81-2002）4、《门式钢架轻型房屋钢结构技术规程》（CECS102：2002）5、《钢结构高强度螺栓连接的设计、施工及验收规程》（JGJ82-91）6、《建筑机械使用安全技术规程》（JGJ33-2001）7、《施工现场临时用电安全技术规程》（JGJ46-2005）二、工程特点1、施工范围大：本工程为单层轻钢结构，各种构件布置必须分类就近堆放，尽量减少材料的二次搬运，同进须合理安排起重机行走路线，以提高工效，钢结构在安装过程中，须做好施工安全措施。第3页共43页第2页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共43页2、构件品种多：本工程因各种钢构件均需工厂加工制作，然后装车运输至工地，各种构配件必须有组织、有计划按图纸要求分类编号，小构件须分类打包做到有条不紊。三、作业条件1、横梁到货齐全，水平支撑满足安装要求。2、进入施工现场道路畅通。3、钢结构锚栓安装完毕，建筑锚栓灌浆完毕，施工场地平整。4、高强螺栓到货齐全，螺栓抽样检查完毕，符合要求，高强螺栓安装专用扭力扳手准备好。5、钢结构安装所需临时螺栓数量充足。6、吊装机具性能良好，道路畅通。7、吊装所需的起吊器具、移动脚手架、脚手板等能满足施工需要。四、钢结构吊装方案根据本工程构架结构及现场具体情况，该工程采用散件制作、第4页共43页第3页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共43页汽车运输与工地现场拼装、安装方案，即基本为车间制作，车辆运输，现场高空组合安装。1、技术资料准备（1）将施工图纸及技术文件、施工作业指导书发放至施工班组。（2）组织有关施工人员认真熟悉图纸及施工作业指导书，学习施工规范、规程，掌握施工工艺。（3）编制设备复查记录表格及各种安装记录表格。2、施工准备（1）基础检查、划线、垫铁安装。（2）钢构架安装前必须根据验收记录进行基础复查，并应符合下列要求：符合设计和国家标准《混凝土结构工程及验收规范》的规定定位轴线应与厂房建筑标准点校核无误。基础划线允许偏差为：柱子间距：≦10m±1mm>10m±2mm第5页共43页第4页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共43页柱子相应对角线:≦20m5mm>20m8mm（3）基础表面与柱脚底板的二次灌浆间隙不得小于50mm，基础表面应全部打出麻面，放置垫铁处应凿平。（4）柱底板找正依靠底板上的调平螺丝来实现或用水平仪在调平螺丝的正下方放置一块垫铁，垫铁表面应加工平整。3、机械设备准备对参与工程施工的机械设备、工机具要提前进行检修，做好检修和保养工作，确保完好无损提前进入现场。按照施工总平面布置图要求，将各种施工机械设备就位、固定。主要吊装设备表序号机械名称规格型号性能数量（台）产地１汽车吊QAY1616T1台中国上海2载货汽车东风12T2台二汽4、劳动力配备与安全教育（1）根据工程的具体情况，我公司将挑选有丰富经验和经培训取得上岗证的施工人员配合钢结构吊装队。第6页共43页第5页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共43页序号工种人数备注1起重工1持证2吊车司机1持证3电工1持证4汽车司机2持证5.测量工1持证7.电焊工4持证8.辅助工10合计20（2）班长负责施工...
