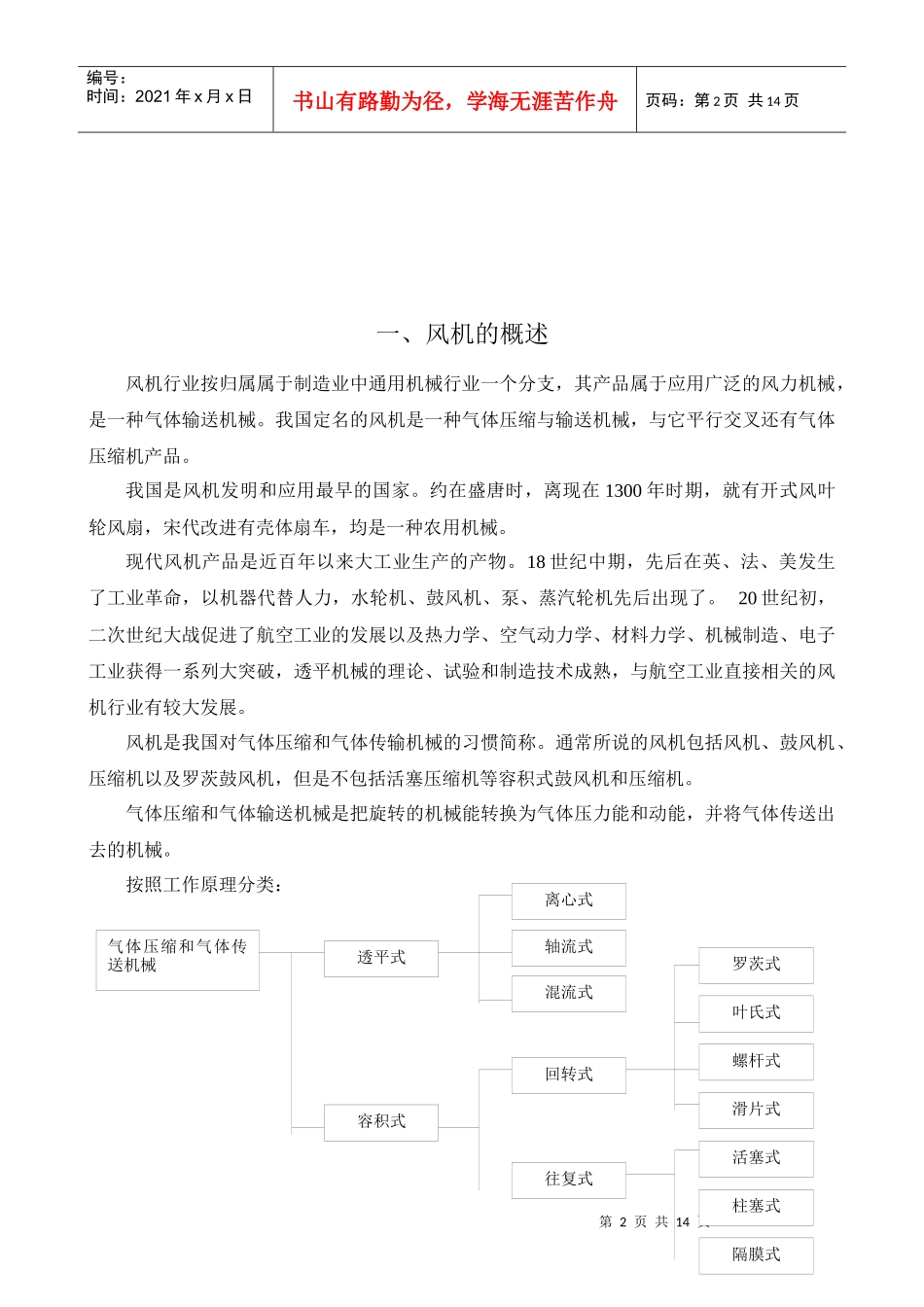

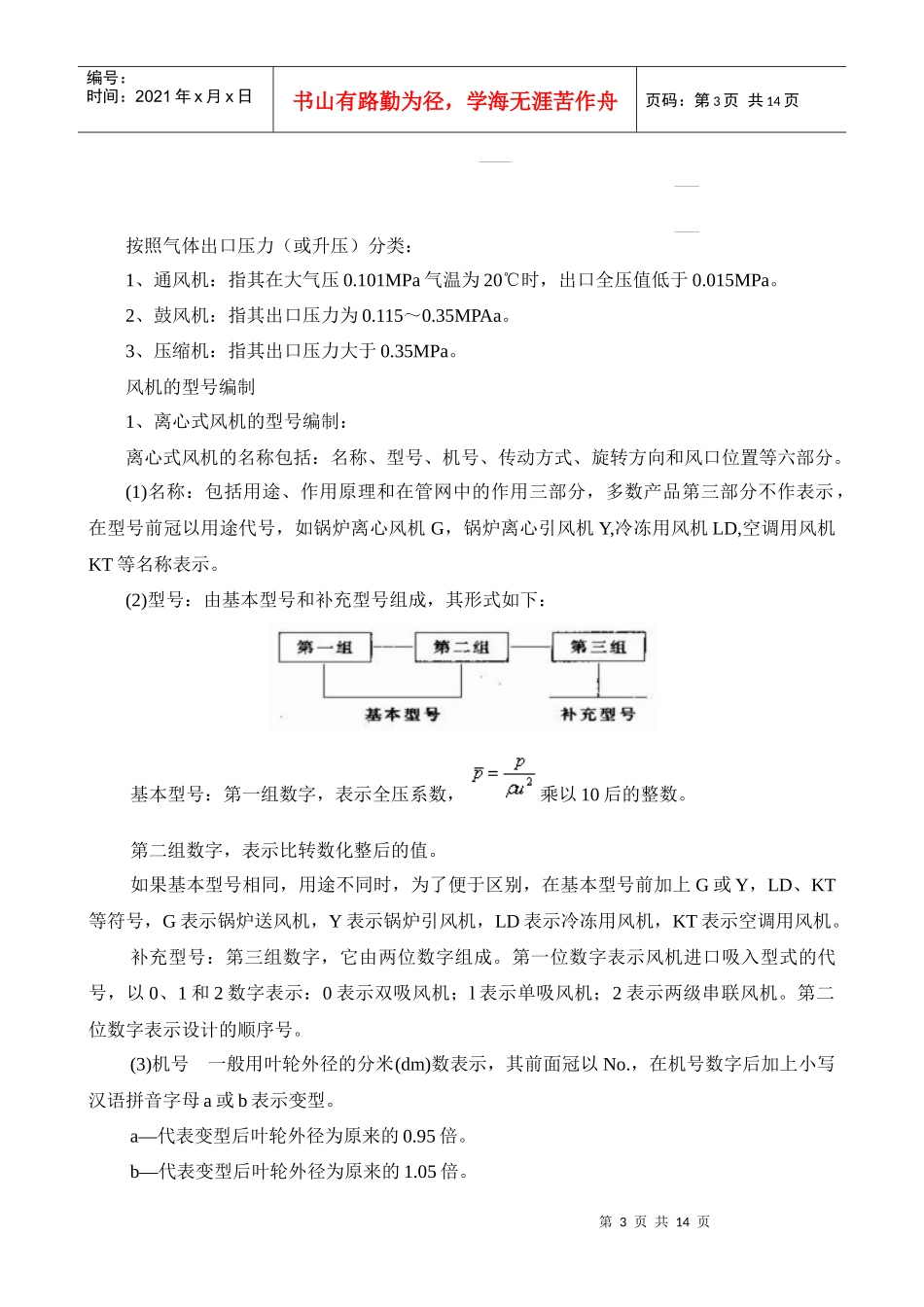

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页风机采购基础知识目录一、风机的概述……………………………………………2二、风机原理与技术参数……………………………………6三、风机的安装与验收………………………………………7四、风管……………………………………………………11第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页一、风机的概述风机行业按归属属于制造业中通用机械行业一个分支，其产品属于应用广泛的风力机械，是一种气体输送机械。我国定名的风机是一种气体压缩与输送机械，与它平行交叉还有气体压缩机产品。我国是风机发明和应用最早的国家。约在盛唐时，离现在1300年时期，就有开式风叶轮风扇，宋代改进有壳体扇车，均是一种农用机械。现代风机产品是近百年以来大工业生产的产物。18世纪中期，先后在英、法、美发生了工业革命，以机器代替人力，水轮机、鼓风机、泵、蒸汽轮机先后出现了。20世纪初，二次世纪大战促进了航空工业的发展以及热力学、空气动力学、材料力学、机械制造、电子工业获得一系列大突破，透平机械的理论、试验和制造技术成熟，与航空工业直接相关的风机行业有较大发展。风机是我国对气体压缩和气体传输机械的习惯简称。通常所说的风机包括风机、鼓风机、压缩机以及罗茨鼓风机，但是不包括活塞压缩机等容积式鼓风机和压缩机。气体压缩和气体输送机械是把旋转的机械能转换为气体压力能和动能，并将气体传送出去的机械。按照工作原理分类：气体压缩和气体传送机械透平式容积式离心式轴流式混流式回转式往复式罗茨式叶氏式螺杆式滑片式活塞式柱塞式隔膜式第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页按照气体出口压力（或升压）分类：1、通风机：指其在大气压0.101MPa气温为20℃时，出口全压值低于0.015MPa。2、鼓风机：指其出口压力为0.115～0.35MPAa。3、压缩机：指其出口压力大于0.35MPa。风机的型号编制1、离心式风机的型号编制：离心式风机的名称包括：名称、型号、机号、传动方式、旋转方向和风口位置等六部分。(1)名称：包括用途、作用原理和在管网中的作用三部分，多数产品第三部分不作表示，在型号前冠以用途代号，如锅炉离心风机G，锅炉离心引风机Y,冷冻用风机LD,空调用风机KT等名称表示。(2)型号：由基本型号和补充型号组成，其形式如下：基本型号：第一组数字，表示全压系数，乘以10后的整数。第二组数字，表示比转数化整后的值。如果基本型号相同，用途不同时，为了便于区别，在基本型号前加上G或Y，LD、KT等符号，G表示锅炉送风机，Y表示锅炉引风机，LD表示冷冻用风机，KT表示空调用风机。补充型号：第三组数字，它由两位数字组成。第一位数字表示风机进口吸入型式的代号，以0、1和2数字表示：0表示双吸风机；l表示单吸风机；2表示两级串联风机。第二位数字表示设计的顺序号。(3)机号一般用叶轮外径的分米(dm)数表示，其前面冠以No.，在机号数字后加上小写汉语拼音字母a或b表示变型。a—代表变型后叶轮外径为原来的0.95倍。b—代表变型后叶轮外径为原来的1.05倍。第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页（4）传动方式风机传动方式有六种，分别以大写字母A、B、C、D、E、F等表示。离心风机传动方式及结构特点传动方式ABCDFG结构特点单吸、单支架、无轴承，与电动机直联单吸、单支架，悬臂支承，皮带轮在两轴承之间单吸、单支架，悬臂支承，皮带轮在两轴承外侧单吸、单支架，悬臂支承，联轴器传动单吸、双支架，皮带轮轴承在外侧单吸，双支架，联轴器传动风机传动结构示意图：(5)旋转方向离心风机旋转方向有两种。右转风机以“右”字表示，左转风机以“左”字表示。左右之分是以从风机安装电动机的一端正视，叶轮作顺时针方向旋转称为右，作逆时针方向旋转称为左。以右转方向作为风机的基本旋转方向。(6)出口位置风机的出口位置基本定为八个，以角度0、45、90、135、180、225、270、315等表示。对于右转风机的出风口是...
